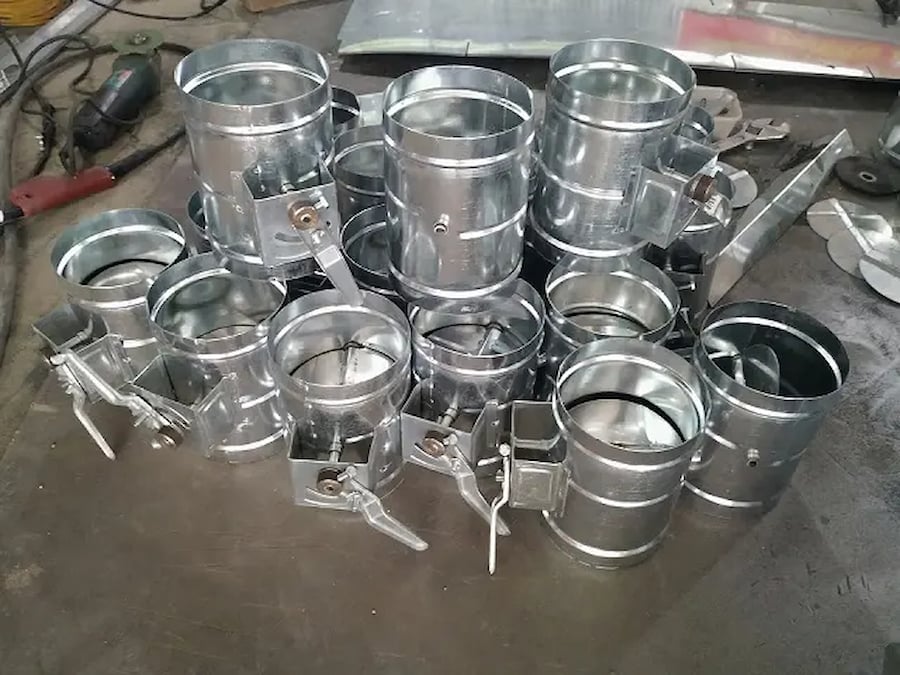

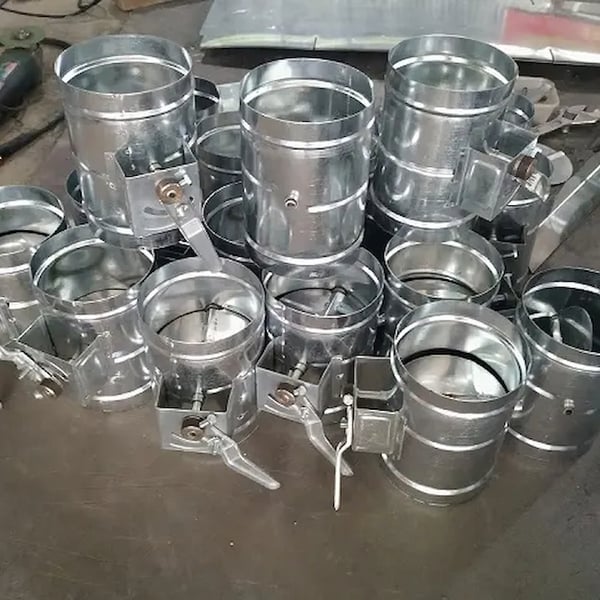

Van điều chỉnh lưu lượng gió VCD tròn

Trong các dự án thi công hệ thống điều hòa không khí và thông gió (HVAC) quy mô công nghiệp hay dân dụng, việc kiểm soát và phân bổ lưu lượng luồng khí chính xác là yếu tố mang tính quyết định đến hiệu suất vận hành của toàn bộ hệ thống. Quá trình này đòi hỏi sự hỗ trợ từ các thiết bị cơ khí chuyên dụng, trong đó van điều chỉnh lưu lượng gió đóng vai trò then chốt giúp cân bằng áp suất tĩnh, phân phối luồng khí đồng đều và giảm thiểu tổn thất năng lượng.

Tình trạng:

Còn hàng

Liên hệ

Mô tả
Bình luận

Bài viết dưới đây sẽ đi sâu phân tích cấu tạo, tiêu chuẩn ứng dụng của sản phẩm van vcd tròn, các lưu ý về kỹ thuật thi công lắp đặt, cũng như cập nhật báo giá van điều chỉnh lưu lượng gió vcd chi tiết phục vụ cho công tác lập dự toán của nhà thầu.

Van VCD loại hình tròn là gì?

Van VCD (Volume Control Damper) là thiết bị cơ khí được lắp đặt trực tiếp trên các tuyến đường ống thông gió nhằm mục đích điều chỉnh, kiểm soát hoặc ngắt hoàn toàn lưu lượng không khí lưu thông qua đó. Phân loại theo hình dáng, van VCD loại hình tròn được thiết kế chuyên biệt để tương thích hoàn hảo với mạng lưới hệ thống ống gió tròn xoắn hoặc ống gió tròn trơn.

Khác với các dòng van hình chữ nhật hay hình vuông, thiết kế không gian hình trụ tròn mang lại những ưu điểm vượt trội về mặt khí động học. Bề mặt vòm tròn giúp luồng không khí di chuyển trơn tru, giảm thiểu sức cản, hạn chế sự hình thành các dòng xoáy (quẩn gió) tại góc chết. Nhờ vậy, ma sát giữa không khí và thành ống giảm đi đáng kể, giúp triệt tiêu tiếng ồn phát sinh trong quá trình vận hành áp suất cao. Sản phẩm này thường được chế tạo từ các vật liệu có độ bền cơ học cao, điển hình là tôn mạ kẽm (Galvanized Steel) và thép không gỉ (Stainless Steel), đáp ứng môi trường làm việc khắc nghiệt.

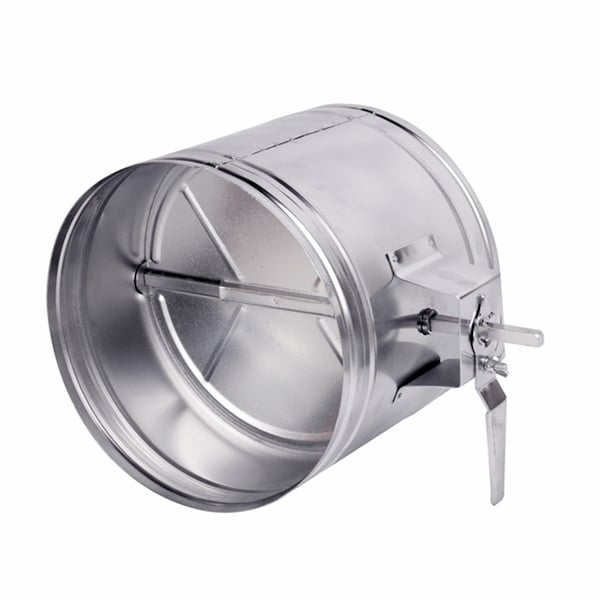

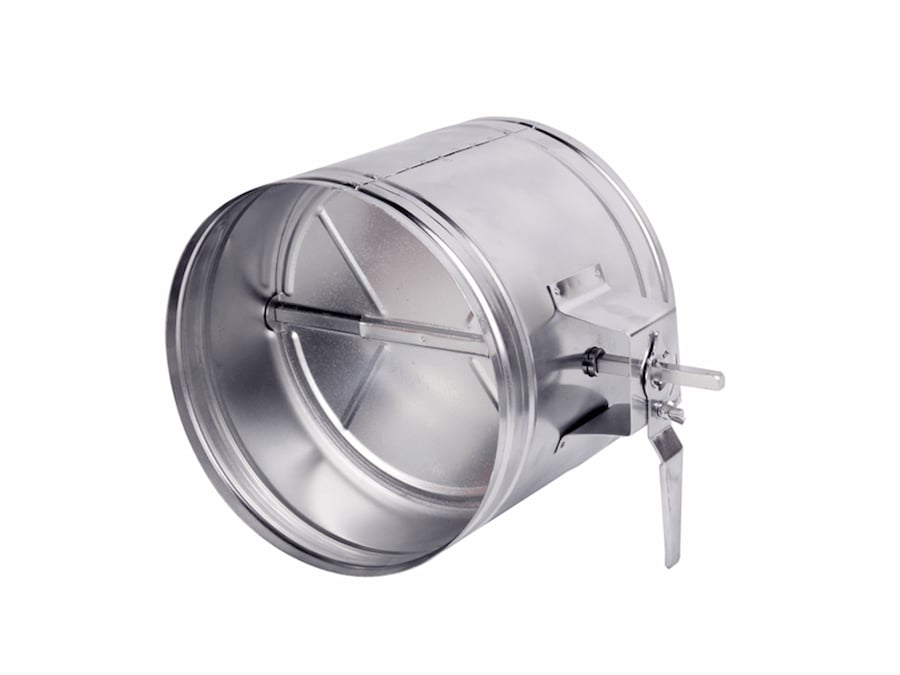

Cấu tạo chi tiết của thiết bị

Để hiểu rõ thiết bị, kỹ sư cần nắm vững các bộ phận cấu thành nên một sản phẩm tiêu chuẩn:

Thân van: Là bộ phận khung bên ngoài, có dạng hình trụ, làm bệ đỡ cho toàn bộ kết cấu. Thân van được cán gân gia cường để tăng độ cứng vững.
Cánh van (Lá van): Hình tròn dẹt, có kích thước nhỏ hơn đường kính trong của thân van một khoảng dung sai cho phép để có thể xoay góc 90 độ một cách dễ dàng.
Trục quay (Spindle): Là thanh kim loại đi xuyên tâm qua lá van, kết nối trực tiếp với bộ phận điều khiển bên ngoài. Trục quay thường làm từ thép đặc để chịu được lực cản của luồng gió.
Ổ đỡ trục (Bạc lót): Được lắp tại hai đầu thân van nơi trục đi qua. Bạc lót bằng đồng thau hoặc Teflon giúp trục xoay mượt mà, chống kẹt cơ học.

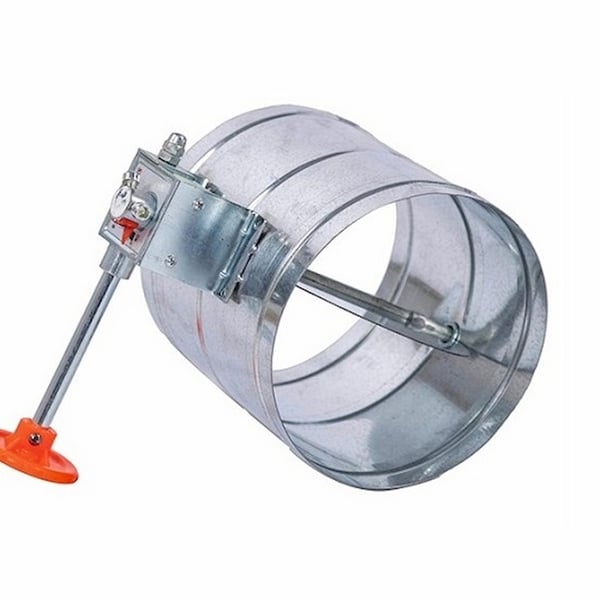

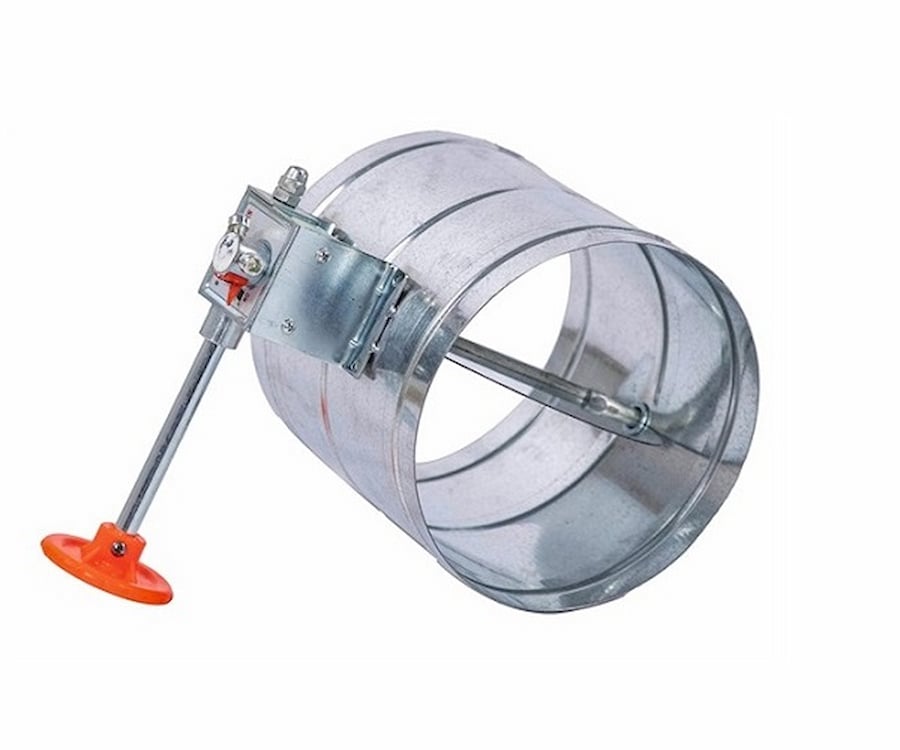

Bộ điều khiển: Có dạng tay gạt (kéo tay) với thang chia độ và khóa định vị bằng ốc vít, hoặc bệ đỡ để lắp đặt động cơ điện (Motorized Actuator).

Nguyên lý hoạt động của van điều chỉnh lưu lượng gió vcd

Cơ chế hoạt động của van điều chỉnh lưu lượng gió vcd dựa trên nguyên lý thay đổi góc nghiêng của tiết diện cản gió (lá van) bên trong đường ống. Khi kỹ thuật viên điều chỉnh lá van nằm ở góc 0 độ (song song với hướng dòng khí), tiết diện lưu thông đạt mức mở tối đa, cho phép 100% lưu lượng khí đi qua với mức cản lực thấp.

Ngược lại, khi người vận hành điều chỉnh lá van nghiêng các góc từ 15 độ đến 90 độ, tiết diện ống bị thu hẹp dần. Quá trình này tạo ra sức cản tĩnh định mức, làm giảm thể tích dòng khí truyền qua cụm van. Tại góc 90 độ (vuông góc với hướng gió), van đóng hoàn toàn, luồng khí bị ngăn chặn. Hệ thống thang chia độ trên tay gạt giúp kỹ sư vận hành dễ dàng ghi nhận và định lượng các mức cài đặt mở van, đảm bảo quá trình test và commissioning (T&C) hệ thống diễn ra đồng bộ, chính xác.

Phân tích các tiêu chí lựa chọn van điều chỉnh lưu lượng gió

Để toàn bộ hệ thống HVAC hoạt động trơn tru và đảm bảo tuổi thọ thiết kế, công đoạn lựa chọn đúng thông số vật tư van gió là không thể xem nhẹ. Các kỹ sư dự toán và cán bộ thu mua cần đánh giá dựa trên các tiêu chuẩn kỹ thuật sau đây.

Dựa trên đặc tính vật liệu sản xuất

Vật liệu gia công tác động trực tiếp đến khả năng chống ăn mòn, độ bền cơ học và chi phí tài chính của dự án.

Vật liệu tôn mạ kẽm (Galvanized Steel)

Tôn mạ kẽm là tiêu chuẩn vật liệu phổ thông và được ứng dụng rộng rãi trong các công trình thương mại, tòa nhà văn phòng, nhà xưởng công nghiệp nhẹ. Bề mặt lớp kẽm (thường sử dụng tôn Z8 trở lên) có tác dụng như một lớp khiên bảo vệ lớp thép cacbon bên trong khỏi các tác nhân oxy hóa từ môi trường có độ ẩm thông thường. Điểm mạnh của vật liệu này nằm ở chi phí sản xuất hợp lý, trọng lượng phù hợp cho công tác treo đỡ và dễ dàng chế tạo trên dây chuyền tự động hóa.

Vật liệu thép không gỉ (Inox)

Đối với các dự án có yêu cầu khắt khe về độ sạch, hoặc môi trường có hơi hóa chất ăn mòn (như nhà máy xử lý hóa chất, phòng sạch bệnh viện, xưởng sản xuất thực phẩm, dược phẩm hoặc các khu vực ven biển), Inox (SUS 304, SUS 316) là lựa chọn bắt buộc. Nhờ thành phần chứa Crom và Niken, van gió gia công từ vật liệu này có khả năng chống gỉ sét ưu việt, chịu được nhiệt độ cao và không bị biến tính. Tuy giá thành đầu tư ban đầu cao hơn so với tôn mạ kẽm, giá trị sử dụng dài hạn và chi phí bảo trì thấp bù đắp lại hoàn toàn khoản ngân sách này.

Dựa trên tiêu chuẩn độ dày và phương pháp kết nối

Yêu cầu độ dày của tôn hoặc inox phụ thuộc hoàn toàn vào đường kính định danh của van vcd tròn và áp suất thiết kế (Áp suất thấp, trung bình hay cao).

Với các đường kính nhỏ gọn (D100 - D300), độ dày thân van phổ biến là 0.58mm hoặc 0.75mm.
Với các đường kính lớn (D350 - D1000) chịu áp suất gió mạnh, độ dày bắt buộc phải đạt từ 0.95mm đến 1.15mm nhằm tránh tình trạng móp méo, rung lắc khi chạy quạt công suất lớn.
Phương thức ghép nối: Van có thể được sản xuất theo dạng kết nối măng xông trơn (trực tiếp xỏ vào ống gió xoắn và bắn vít), hoặc dạng chuẩn bích (bích V hàn hoặc bích liền) tùy thuộc vào quy định trong hồ sơ thiết kế thi công.

Cập nhật thông số sản phẩm, ứng dụng, tiêu chuẩn sản xuất - thi công

Thông số kỹ thuật chuyên ngành của van vcd tròn

Dưới đây là dải thông số kỹ thuật phổ biến được các nhà máy cơ khí áp dụng trong chế tạo đồng loạt:

Kích thước đường kính tiêu chuẩn (D): D100, D150, D200, D250, D300, D350, D400, D450, D500 và lên đến D1000 hoặc gia công ngoại cỡ.
Chiều dài tổng thể thân van (L): Thông thường từ 150mm đến 300mm.
Nhiệt độ giới hạn hoạt động: Từ -20 độ C đến +120 độ C (đối với van tiêu chuẩn không có cơ cấu ngăn cháy).
Tùy chọn nâng cấp: Gia công dán thêm lớp đệm cao su viền quanh lá van giúp tăng độ kín khít khi đóng hoàn toàn, hạn chế tối đa rò rỉ gió.

Tiêu chuẩn chế tạo và thi công lắp đặt

Quá trình gia công cơ khí đối với van điều chỉnh lưu lượng gió phải tuân thủ các quy định quản lý chất lượng ngành HVAC, tránh tình trạng sai số kích thước gây lọt khí.

Tiêu chuẩn quốc tế: Dung sai và quy cách ghép nối bám sát hệ thống tiêu chuẩn SMACNA (Sheet Metal and Air Conditioning Contractors' National Association).
Tiêu chuẩn Việt Nam: Áp dụng TCVN 5687:2010 về thiết kế thông gió - điều hòa không khí; và các TCVN về nghiệm thu lắp đặt thiết bị.
Kỹ thuật gia công mối nối: Sử dụng công nghệ hàn lăn điểm (đối với trục), hàn TIG thẩm mỹ (với thân inox) hoặc công nghệ bóp mí seam lock, đảm bảo sản phẩm không có bavia sắc nhọn, an toàn cho người thi công.

Ứng dụng thực tế của van điều chỉnh lưu lượng gió trong hệ thống

Vai trò của thiết bị này hiện diện ở hầu hết các nhánh và trục ống gió chính:

Tại nhánh cấp gió tươi (Fresh Air): Đảm bảo lượng oxy đưa vào không gian làm việc đạt thông số tiêu chuẩn, không gây lãng phí năng lượng của cụm AHU.
Tại nhánh gió hồi (Return Air): Cân bằng tỷ lệ pha trộn giữa không khí trong phòng và không khí bên ngoài.
Tại các họng cấp gió cục bộ: Lắp ngay trước ống gió mềm kết nối với hộp mbox (Plenum box) của miệng khuếch tán gió trần, giúp các kỹ sư căn chỉnh đều lưu lượng cho từng khu vực, tránh tình trạng phòng quá lạnh, phòng lại thiếu khí.

Báo giá van điều chỉnh lưu lượng gió VCD và điều kiện thương mại

Quá trình lập ngân sách BOQ đòi hỏi thông tin đơn giá phải cập nhật theo thời gian thực từ nhà sản xuất vật tư. Sự biến động của giá phôi thép, kẽm trên toàn cầu ảnh hưởng trực tiếp đến giá thành phẩm.

Bảng giá tham khảo trực tiếp từ nhà máy

Các nhà thầu dự án nên ưu tiên lấy báo giá van điều chỉnh lưu lượng gió vcd trực tiếp từ nhà sản xuất gốc nhằm tối ưu hóa chi phí trung gian. Để tra cứu chi tiết mức giá cho các kích thước van, các phụ kiện ống gió mạ kẽm, hệ tấm chống cháy và vật tư liên quan, Quý khách hàng cần truy cập trực tiếp BẢNG GIÁ chính thức tại tài liệu số hóa sau:

STT	Đường kính van (mm)	Chiều dài L (mm)	Độ dày tôn (mm)	Diện tích tôn (m²)	Giá thành bán (VNĐ)
1	D100	300	0.8	0.09	111.000
2	D150	300	0.8	0.14	131.000
3	D200	300	0.8	0.19	151.000
4	D250	300	0.8	0.24	165.000
5	D300	300	0.8	0.28	187.000
6	D350	350	0.8	0.38	227.000
7	D400	400	0.8	0.50	273.000
8	D450	500	1.0	0.71	488.000
9	D500	500	1.0	0.79	535.000
10	D550	500	1.0	0.86	582.000
11	D600	500	1.0	0.94	632.000
12	D650	700	1.0	1.43	909.000
13	D700	700	1.0	1.54	974.000
14	D750	700	1.0	1.65	1.040.000
15	D800	700	1.0	1.76	1.108.000
16	D850	850	1.2	2.27	1.613.000
17	D900	850	1.2	2.40	1.710.000
18	D950	850	1.2	2.54	1.810.000
19	D800 (Ngắn)	400	1.2	1.01	1.012.000

Điều kiện thương mại và đối tượng áp dụng

Theo tiêu chuẩn từ các nhà máy gia công cơ khí, bảng giá vật tư thường được đính kèm các điều kiện thương mại chặt chẽ:

Quy chuẩn hàng hóa: Hàng mới 100%, tuân thủ đúng yêu cầu vật liệu và dung sai bản vẽ thiết kế đã duyệt.
Cấu trúc giá: Đơn giá trên hệ thống thường là giá xuất xưởng, chưa bao gồm thuế suất Giá trị gia tăng (VAT 8% hoặc 10% tùy thời điểm), chưa bao gồm chi phí đóng gói đặc biệt và cước phí vận tải hàng hóa đến chân công trình.
Chi phí kiểm định: Không bao gồm các khoản phí liên quan đến hồ sơ nghiệm thu, đốt mẫu cấp chứng chỉ riêng lẻ do bên thứ ba thực hiện.
Thanh toán: Áp dụng linh hoạt theo quy mô, thông thường là đặt cọc tạm ứng để lên vật tư sản xuất và thanh toán số dư khi bàn giao chứng từ xuất kho.

Các câu hỏi thường gặp khi đặt hàng sản xuất van gió VCD theo yêu cầu

Khi triển khai thực tế công tác cung ứng vật tư cho các dự án phức tạp, rất nhiều vấn đề chuyên môn được đặt ra. Sau đây là một số giải đáp kỹ thuật:

Nên sử dụng van điều chỉnh tay gạt hay tích hợp động cơ điện (Motorized Actuator)?

Trả lời: Quyết định dựa trên thiết kế và vị trí thao tác. Nếu van nằm ở không gian dễ tiếp cận, có nắp thăm trần, và yêu cầu lưu lượng gió cố định không thay đổi thường xuyên, tay gạt cơ học là phương án tiết kiệm tài chính hiệu quả. Trong trường hợp van đặt ở vị trí cao, khó thao tác hoặc nằm trong hệ thống điều khiển thông minh BMS cần điều tiết lưu lượng liên tục theo cảm biến, van gắn động cơ điện (motorized vcd) là yêu cầu kỹ thuật bắt buộc.

Van VCD có khả năng chống cháy lan giữa các khoang hỏa hoạn không?

Trả lời: Van điều chỉnh lưu lượng gió thông thường không có chức năng ngăn chặn khói và ngọn lửa. Khi công trình yêu cầu phân chia khoang chống cháy theo QCVN 06:2022/BXD, bắt buộc phải sử dụng van chặn lửa (Fire Damper - FD) trang bị cầu chì nhiệt hoặc van gắn motor kết hợp cảm biến khói báo cháy tự động.

Khả năng vận hành của van VCD kích thước siêu lớn có đảm bảo không?

Trả lời: Chế tạo van phi tiêu chuẩn với kích thước siêu lớn đòi hỏi xưởng sản xuất có năng lực kỹ thuật cao. Nhà máy phải tính toán gia cường trục trung tâm bằng các vật liệu thép chịu lực có đường kính lớn hơn, gắn thêm gân trợ lực cho lá van. Điều này đảm bảo cánh van không bị uốn cong dưới áp lực khí động học của quạt hút công suất cao.

Cơ Khí Phú Hưng - Chuyên cung cấp vật tư van gió cho các công trình lớn

Việc chọn lọc nhà cung cấp vật tư cơ điện quyết định tiến độ và chất lượng nghiệm thu của toàn dự án. Cơ Khí Phú Hưng hoạt động chuyên sâu trong lĩnh vực gia công vật tư thông gió, cung ứng đa dạng các chủng loại van gió, miệng gió, phụ kiện ống gió định hình cho hàng loạt dự án công nghiệp, trung tâm thương mại và tòa nhà trên cả nước.

Năng lực gia công cơ khí chính xác

Sở hữu hệ thống máy móc CNC tự động hiện đại, Cơ Khí Phú Hưng đáp ứng được các đơn hàng số lượng lớn trong thời gian ngắn. Quy trình sản xuất khép kín từ khâu xả cuộn tôn, cắt laser, đột dập, đến hàn mí và lắp ráp hoàn thiện giúp kiểm soát sai số ở mức cực thấp. Tất cả sản phẩm van vcd tròn đều trải qua quá trình kiểm tra (KCS) vận hành trơn tru trước khi đóng gói xuất xưởng.

Số liệu tham khảo: Bảng so sánh thông số vật liệu

Để minh họa cụ thể cho năng lực tư vấn, dưới đây là bảng đối chiếu đặc tính vật liệu phổ biến dùng trong chế tạo van, giúp các kỹ sư ra quyết định phù hợp:

Hạng mục so sánh	Thép mạ kẽm (Galvanized - Z8)	Thép không gỉ (Inox 304)
Mức độ chống oxy hóa	Phù hợp môi trường khô ráo, nhiệt độ thường	Chống ăn mòn ưu việt, chịu độ ẩm cao
Hiệu quả chi phí (Giá thành)	Phù hợp ngân sách đại trà, tối ưu	Chi phí đầu tư vật liệu cao hơn
Trọng lượng trên cùng độ dày	Tương đối nhẹ, thuận lợi treo giá đỡ	Nặng hơn, cấu trúc cứng vững
Ứng dụng phổ biến	Khách sạn, trường học, chung cư, tầng hầm	Dược phẩm, thực phẩm, hóa chất

Lưu ý quan trọng khi đặt hàng sản xuất theo yêu cầu

Để quá trình sản xuất diễn ra nhanh chóng, chính xác, nhà thầu khi gửi yêu cầu đặt hàng cần cung cấp đầy đủ thông số kỹ thuật bao gồm:

Tên vật tư (Van vcd, van 1 chiều, hay van xả áp).
Kích thước đường kính trong (D) tương ứng bản vẽ.
Yêu cầu độ dày tôn hoặc inox.
Phương thức kết nối (măng xông nối mềm hay bích kết nối).
Chỉ định dạng điều khiển (bố trí tay gạt cơ hay trục kéo dài để gắn motor).

Tóm lại, việc đầu tư và lựa chọn chuẩn xác van điều chỉnh lưu lượng gió không chỉ mang lại hiệu năng thiết kế mà còn giảm thiểu tối đa các rủi ro phát sinh trong công tác vận hành hệ thống thông gió tòa nhà. Nhà thầu cần phối hợp chặt chẽ cùng các đơn vị gia công uy tín để hiện thực hóa bản vẽ thành các sản phẩm chất lượng, đồng bộ.
