Báo giá máng cáp 200x100 phân loại review chi tiết

Máng cáp 200x100 là một trong những quy cách máng cáp điện được sử dụng phổ biến nhất trong các công trình dân dụng và công nghiệp tại Việt Nam. Điều này là nhờ vào khả năng chứa được nhiều tuyến cáp trong một không gian vừa phải. Bài viết dưới đây phân tích cấu tạo, thông số kỹ thuật, tiêu chuẩn áp dụng và cách lựa chọn đơn vị gia công máng cáp điện 200x100 phù hợp. Hãy cùng theo dõi nhé!

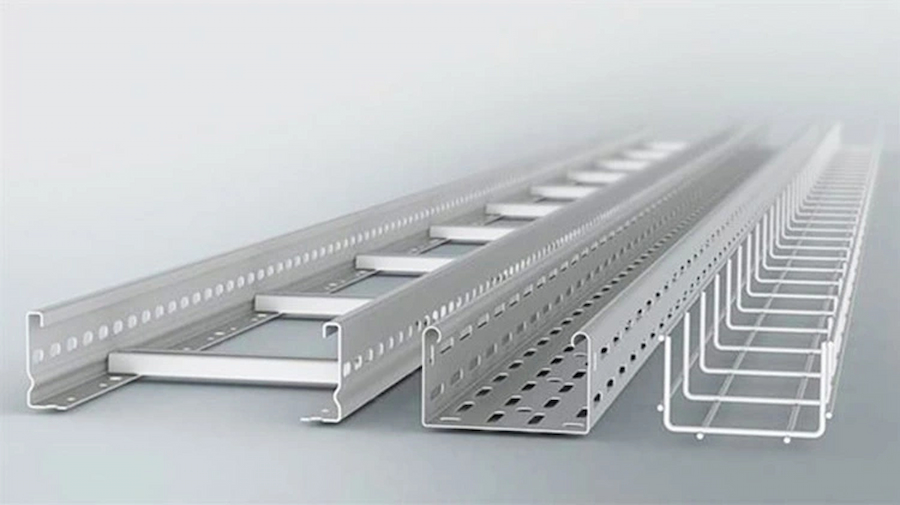

Máng cáp điện là gì?

Máng cáp (cable trunking) là cấu kiện kim loại hoặc phi kim dạng hộp chữ nhật hở nắp hoặc có nắp đậy. Sản phẩm được ứng dụng để nâng đỡ, cố định và bảo vệ hệ thống dây cáp điện lực, cáp điều khiển, cáp tín hiệu chạy dọc theo trần, tường hoặc trong hộp kỹ thuật của công trình. So với thang cáp (cable ladder) có kết cấu hở dạng bậc thang thì máng cáp kín hơn. Vì vậy phù hợp với các tuyến cáp cần chống bụi, chống côn trùng và tăng tính thẩm mỹ.

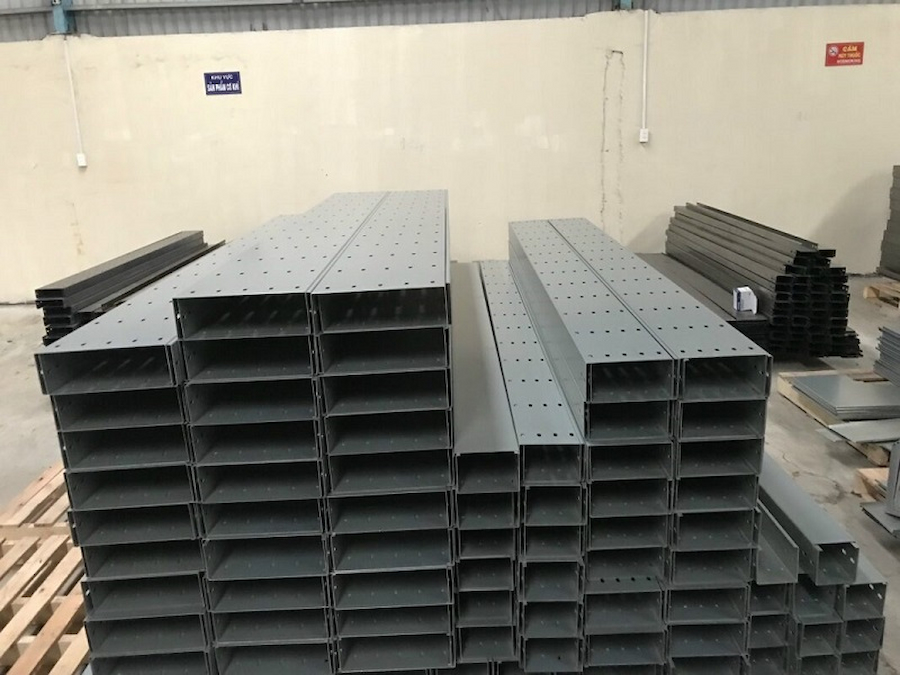

Cấu tạo máng cáp 200x100

Máng điện 200x100 được tạo hình từ tấm tôn (hoặc thép không gỉ) dập chấn theo tiết diện chữ C hoặc chữ U. Cùng với đó là hai mép biên được gấp gân để tăng độ cứng vững và làm điểm liên kết bát nối, ke treo. Bộ sản phẩm hoàn chỉnh thường gồm: thân máng, nắp đậy, bát nối (splice plate), ke đỡ/giá treo, và các phụ kiện rẽ nhánh (tê, chữ thập, cút góc).

Thông số kỹ thuật máng cáp 200x100

Thông số	Giá trị tiêu chuẩn
Chiều rộng (W)	200 mm
Chiều cao thành máng (H)	100 mm
Chiều dài tiêu chuẩn (L)	2.500 mm hoặc 3.000 mm/cây
Độ dày vật liệu phổ biến	0,8mm – 1,0mm – 1,2mm – 1,5mm – 2,0mm
Vật liệu	Tôn đen, tôn mạ kẽm, tôn mạ kẽm nhúng nóng, inox 201/304, nhựa PVC/composite
Bề mặt hoàn thiện	Sơn tĩnh điện, mạ kẽm điện phân, mạ kẽm nhúng nóng
Khẩu độ treo đỡ khuyến nghị	1,5m – 3m tùy tải trọng cáp thực tế

Việc lựa chọn độ dày cho máng cáp 200x100 cần dựa trên tải trọng cáp thực tế. Với tuyến cáp nhẹ (chiếu sáng, tín hiệu) độ dày 0,8–1,0mm là đủ. Với tuyến cáp lực nặng hoặc máng lắp ngoài trời, nên chọn 1,5mm trở lên để tránh võng, cong vênh theo thời gian.

Xem thêm: Thang Cáp 200x100: Thông Số, Ứng Dụng, Báo Giá

Tiêu chí lựa chọn đơn vị sản xuất máng cáp 200x100 phù hợp

1. Kiểm tra nguồn gốc vật liệu và độ dày thực tế

Chất lượng máng cáp phụ thuộc lớn vào loại tôn và độ dày vật liệu sử dụng. Khách hàng nên yêu cầu đơn vị sản xuất cung cấp CO/CQ của cuộn tôn. Đồng thời kiểm tra hoặc đo thử mẫu thực tế để tránh tình trạng báo một độ dày nhưng gia công bằng vật liệu mỏng hơn nhằm giảm giá thành.

2. Đánh giá công nghệ tạo hình và độ chính xác kích thước

Máng cáp được sản xuất bằng dây chuyền cán tạo hình tự động thường có kích thước đồng đều, đường gân rõ nét và độ chính xác cao hơn so với phương pháp chấn thủ công. Điều này đặc biệt quan trọng đối với các tuyến cáp dài. Bởi sản phẩm cần bảo đảm khả năng ăn khớp tốt giữa các đoạn máng và phụ kiện nối.

3. Ưu tiên sản phẩm tuân thủ tiêu chuẩn kỹ thuật

Hệ thống máng cáp nên được sản xuất theo TCVN 10688:2015, tương đương IEC 61537:2006, nhằm đáp ứng các yêu cầu về thiết kế, độ bền cơ học và an toàn điện. Nhà sản xuất cần công bố rõ tải trọng làm việc an toàn, khả năng chịu lực và điện trở tiếp xúc tại các vị trí khớp nối trong hồ sơ kỹ thuật sản phẩm.

4. Xem xét năng lực giao hàng và khả năng gia công theo yêu cầu

Đối với các công trình có tiến độ gấp, khách hàng nên kiểm tra công suất sản xuất theo mét dài mỗi ngày và thời gian giao hàng dự kiến. Đơn vị phù hợp cần có khả năng cung cấp đồng bộ máng cáp cùng các phụ kiện như bát nối, ke treo, co, tê và đoạn rẽ nhánh để tránh gián đoạn quá trình thi công.

5. Quan tâm đến dịch vụ tư vấn kỹ thuật và bảo hành

Nên ưu tiên nhà sản xuất có thể hỗ trợ triển khai bản vẽ shopdrawing, bóc tách khối lượng BOQ và tư vấn lựa chọn vật liệu theo môi trường sử dụng. Chính sách bảo hành cũng cần được quy định rõ bằng văn bản. Trong đó nêu cụ thể thời hạn, phạm vi bảo hành và trách nhiệm xử lý khi sản phẩm phát sinh lỗi.

Ứng dụng và tiêu chuẩn kỹ thuật của thang máng cáp

Ứng dụng thực tế

Máng cáp 200x100 thường được lắp đặt tại: hành lang kỹ thuật tòa nhà văn phòng, tầng hầm để xe, nhà xưởng sản xuất, phòng máy biến áp và tuyến cáp trung thế/hạ thế đi ngoài trời (khi dùng loại mạ kẽm nhúng nóng).

Các tiêu chuẩn cần biết

• TCVN 10688 về hệ thống quản lý cáp, máng cáp và thang cáp, tương đương với tiêu chuẩn quốc tế IEC 61537, do Tổng cục Tiêu chuẩn Đo lường Chất lượng ban hành.

• IEC 61537 là tiêu chuẩn kỹ thuật quốc tế dành cho hệ thống máng cáp và thang cáp, được nhiều nhà sản xuất tham chiếu trong quá trình thiết kế và gia công sản phẩm.

• TCVN 9208:2012 quy định các yêu cầu về thiết kế và lắp đặt hệ thống thang máng cáp trong công trình xây dựng tại Việt Nam.

• Đối với các dự án áp dụng tiêu chuẩn Mỹ, hệ thống máng cáp có thể tham chiếu NEMA VE1 về yêu cầu kỹ thuật sản phẩm và NEMA VE2 về hướng dẫn lắp đặt.

Lưu ý khi thi công lắp đặt

Khoảng cách giữa máng cáp và các hệ thống kỹ thuật khác như đường ống chữa cháy, ống gió hoặc ống nước cần tuân thủ yêu cầu của từng hệ thống liên quan. Khi bố trí, cần bảo đảm máng cáp không cản trở lối thoát hiểm và hoạt động bảo trì công trình. Bên cạnh đó, khoảng cách giữa các điểm treo đỡ không nên quá lớn vì có thể khiến máng cáp bị võng. Đặc biệt khi sử dụng thép mỏng hoặc chứa tải trọng cáp lớn.

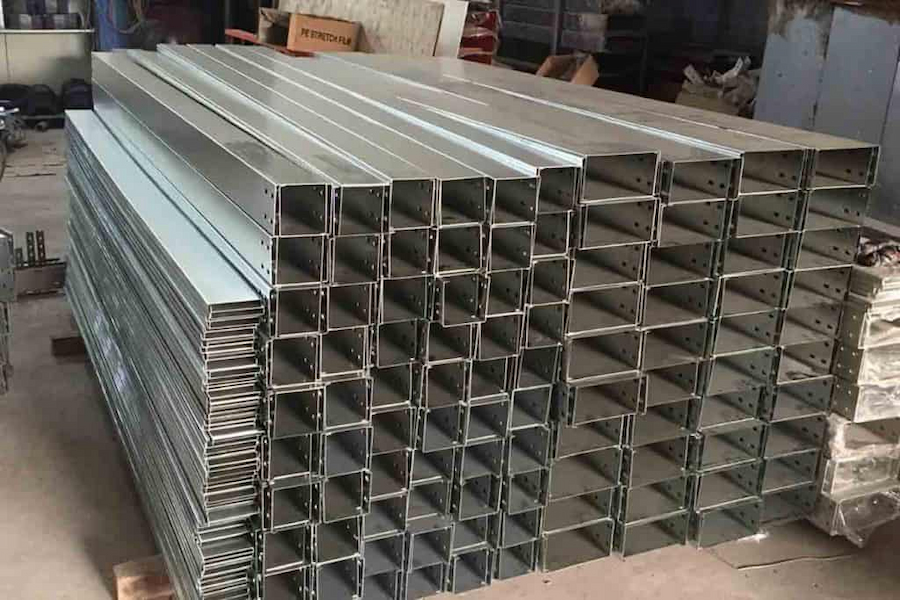

So sánh vật liệu máng cáp 200x100

Vật liệu	Ưu điểm	Hạn chế	Ứng dụng phù hợp
Tôn sơn tĩnh điện	Giá thành hợp lý, đa dạng màu sắc, thẩm mỹ cao	Chỉ phù hợp môi trường trong nhà, khô ráo	Văn phòng, chung cư, trung tâm thương mại
Tôn mạ kẽm điện phân	Chống gỉ cơ bản, giá trung bình	Lớp mạ mỏng, kém bền hơn mạ nhúng nóng	Nhà xưởng thông thường, môi trường ít ẩm
Tôn mạ kẽm nhúng nóng	Chống ăn mòn vượt trội, tuổi thọ cao ngoài trời	Giá cao hơn 30–50% so với sơn tĩnh điện	Công trình ngoài trời, khu công nghiệp, ven biển
Inox 201/304	Chống gỉ, chống hóa chất, không cần sơn phủ	Chi phí cao nhất trong các loại	Nhà máy thực phẩm, dược phẩm, phòng sạch
Máng cáp nhựa 200x100 (PVC/composite)	Nhẹ, cách điện, không gỉ, thi công nhanh	Chịu lực và chịu nhiệt kém hơn kim loại, ít phổ biến ở size lớn	Hệ thống cáp tín hiệu, viễn thông, dân dụng nhẹ

Bảng giá máng cáp 200x100 tham khảo

Đơn giá máng cáp 200x100 trên thị trường hiện dao động theo độ dày và bề mặt hoàn thiện như sau:

STT	Tên sản phẩm	Rộng	Cao	ĐVT	Giá 0,8 mm	Giá 1,0 mm	Giá 1,2 mm	Giá 1,5 mm
1	Thang cáp 200x100	200	100	m	72.000	83.000	92.000	112.000
2	Nắp thang cáp 200x100	200	10	m	47.000	54.000	60.000	73.000
3	Co ngang L thang cáp 200x100	200	100	cái	79.000	91.000	101.000	123.000
4	Nắp co ngang L thang cáp 200x100	200	100	cái	52.000	59.000	66.000	80.000
5	Co lên thang cáp 200x100	200	100	cái	83.000	95.000	106.000	129.000
6	Nắp co lên thang cáp 200x100	200	100	cái	54.000	62.000	69.000	84.000
7	Co xuống thang cáp 200x100	200	100	cái	83.000	95.000	106.000	129.000
8	Nắp co lên thang cáp 200x100	200	100	cái	54.000	62.000	69.000	84.000
9	Ngã ba T thang cáp 200x100	200	100	cái	86.000	100.000	110.000	134.000
10	Nắp ngã ba T thang cáp 200x100	200	100	cái	56.000	65.000	72.000	88.000
11	Chữ thập X thang cáp 200x100	200	100	cái	90.000	104.000	115.000	140.000
12	Nắp chữ thập X thang cáp 200x100	200	100	cái	59.000	68.000	75.000	91.000

Lưu ý: Đây là bảng giá tham khảo tổng hợp mức phổ biến trên thị trường tại thời điểm khảo sát, chưa bao gồm VAT, phụ kiện (bát nối, ke treo), vận chuyển và lắp đặt. Đơn giá thực tế phụ thuộc vào biến động giá tôn nguyên liệu, số lượng đặt hàng và yêu cầu kỹ thuật riêng của từng công trình. Để nhận báo giá máng cáp 200x100 chính xác và cập nhật nhất theo khối lượng dự án của bạn, vui lòng liên hệ trực tiếp Cơ Khí Phú Hưng qua hotline bên dưới.

Lưu ý khi đặt hàng máng cáp theo yêu cầu

1. Xác định rõ tải trọng cáp thực tế: số lượng, tiết diện và trọng lượng cáp trên mỗi mét dài để chọn độ dày tôn phù hợp. Tránh chọn dư gây lãng phí hoặc chọn thiếu gây võng máng.

2. Xác định môi trường lắp đặt: trong nhà hay ngoài trời, có tiếp xúc hóa chất/độ ẩm cao không, để chọn đúng loại bề mặt hoàn thiện (sơn tĩnh điện, mạ kẽm nhúng nóng hay inox).

3. Cung cấp bản vẽ tuyến đi dây: giúp nhà sản xuất tính toán chính xác số lượng phụ kiện rẽ nhánh, giảm phát sinh khi thi công.

4. Thống nhất phương án đóng gói – vận chuyển: máng cáp có chiều dài 2,5–3m cần xe tải phù hợp, đặc biệt với công trình trong ngõ nhỏ hoặc tầng hầm.

5. Kiểm tra hàng khi nghiệm thu: đo lại kích thước thực tế, kiểm tra độ phẳng, độ đồng đều lớp sơn/mạ trước khi lắp đặt đại trà.

6. Thỏa thuận rõ thời gian bảo hành bằng văn bản hợp đồng, thông thường 12–36 tháng tùy vật liệu.

Câu hỏi thường gặp (FAQ)

1. Máng cáp 200x100 chịu được tối đa bao nhiêu dây cáp?

Không có con số cố định vì phụ thuộc vào tiết diện và trọng lượng từng loại cáp. Nguyên tắc chung là tổng diện tích mặt cắt cáp không nên vượt quá 50–60% diện tích lòng máng để đảm bảo tản nhiệt và dễ bảo trì sau này. Với công trình quan trọng nên tính toán theo hệ số tải trọng an toàn SWL ≥ 1,7 theo IEC 61537.

2. Nên chọn máng cáp sơn tĩnh điện hay mạ kẽm nhúng nóng?

Nếu lắp trong nhà, môi trường khô ráo, sơn tĩnh điện đã đủ bền và có ưu thế về thẩm mỹ, giá thành. Nếu lắp ngoài trời, tầng hầm ẩm ướt hoặc khu vực gần biển, nên chọn mạ kẽm nhúng nóng. Mặc dù chi phí cao hơn nhưng khả năng chống ăn mòn vượt trội và tuổi thọ dài hơn.

3. Có thể đặt gia công máng cáp nhựa 200x100 không?

Máng cáp nhựa (PVC/composite) ở size lớn như 200x100 ít phổ biến hơn so với kim loại do hạn chế về khả năng chịu tải và chịu nhiệt. Tuy nhiên, vẫn có thể đặt gia công theo yêu cầu cho các tuyến cáp tín hiệu, viễn thông nhẹ. Nên trao đổi trực tiếp với nhà sản xuất về khả năng đáp ứng và thời gian sản xuất.

4. Thời gian sản xuất và giao hàng máng cáp theo yêu cầu mất bao lâu?

Đơn hàng tiêu chuẩn thường mất 3–7 ngày. Với đơn hàng lớn hoặc vật liệu đặc biệt (inox, mạ kẽm nhúng nóng), thời gian có thể kéo dài 10–15 ngày do phải đặt lịch mạ/nhúng theo lô.

5. Chi phí lắp đặt có bao gồm trong báo giá sản xuất không?

Không. Báo giá sản xuất chỉ tính vật tư gia công tại xưởng; chi phí vận chuyển, ke treo, nhân công thi công lắp đặt tại công trình được tính riêng theo khối lượng thực tế và điều kiện mặt bằng.

PHÚ HƯNG – Đặt hàng thang máng cáp giao nhanh, số lượng lớn, giá ưu đãi

Phú Hưng nhận sản xuất và gia công thang máng cáp theo kích thước, độ dày và vật liệu yêu cầu, phù hợp cho nhà xưởng, tòa nhà, trung tâm thương mại và các công trình cơ điện. Với năng lực đáp ứng đơn hàng số lượng lớn, quy trình sản xuất chủ động và kiểm soát kích thước chặt chẽ. Chúng tôi hỗ trợ rút ngắn thời gian giao hàng mà vẫn bảo đảm chất lượng sản phẩm.

Khách hàng có thể đặt đồng bộ thang cáp, máng cáp, nắp, co, tê, chữ thập, bát nối và phụ kiện treo đỡ theo hồ sơ kỹ thuật của công trình. Phú Hưng hỗ trợ tư vấn vật liệu, bóc tách khối lượng, báo giá minh bạch và áp dụng mức giá ưu đãi cho đơn hàng lớn. Từ đó giúp nhà thầu tối ưu chi phí và hạn chế gián đoạn tiến độ thi công. Liên hệ ngay với Phú Hưng để được tư vấn và báo giá miễn phí!
