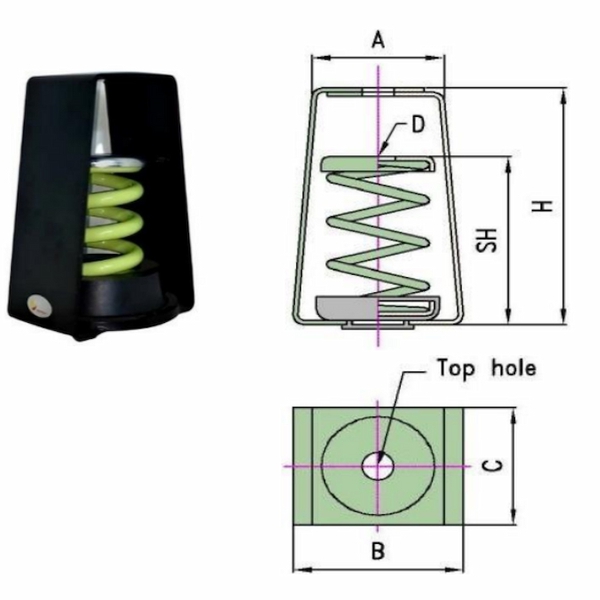

Bộ Giảm Chấn Lò Xo Treo (Spring Hanger)

Bộ giảm chấn lò xo treo (Spring Hanger) là giải pháp chống rung, giảm chấn và cách âm hiệu quả cho các hệ thống cơ điện như đường ống, ống gió, quạt và thiết bị HVAC. Sản phẩm giúp hạn chế truyền rung động sang kết cấu công trình, giảm tiếng ồn và tăng tuổi thọ cho toàn bộ hệ thống. Thiết kế chắc chắn, chịu tải đa dạng, phù hợp lắp đặt trong nhiều công trình dân dụng và công nghiệp.

Tình trạng:

Còn hàng

Liên hệ

Mô tả
Bình luận

Bộ Giảm Chấn Lò Xo Treo (Spring Hanger) – Giải Pháp Chống Rung, Cách Âm Hiệu Quả Cho Hệ Thống Cơ Điện

1. Spring Hanger là gì và vì sao cần thiết trong hệ thống cơ điện?

Trong các công trình dân dụng và công nghiệp hiện đại, hệ thống cơ điện (M&E) như quạt thông gió, AHU, FCU, đường ống nước, ống gió... khi vận hành đều phát sinh rung động và tiếng ồn. Nếu không được xử lý, những rung động này sẽ truyền qua kết cấu treo (trần, dầm, sàn) gây ra hiện tượng ồn lan truyền trong toàn bộ tòa nhà – ảnh hưởng trực tiếp đến trải nghiệm người sử dụng, đặc biệt tại các khu vực yêu cầu yên tĩnh như văn phòng, bệnh viện, khách sạn, phòng học, phòng thu âm...

Bộ giảm chấn lò xo treo (Spring Hanger) ra đời để giải quyết bài toán này. Đây là thiết bị cơ khí sử dụng nguyên lý đàn hồi của lò xo thép kết hợp với lớp đệm cao su, đóng vai trò như một "bộ lọc rung động" đặt giữa thiết bị cơ điện và kết cấu treo, giúp cách ly và triệt tiêu rung động truyền qua kết cấu (structure-borne vibration & noise) trước khi nó lan ra các khu vực xung quanh.

Xem thêm: Bộ Giảm Chấn Lò Xo Treo (Spring Hanger) – SHA

2. Đặc điểm thiết kế nổi bật

Hiệu suất giảm chấn cao: Nhờ cấu tạo lò xo thép có độ đàn hồi lớn kết hợp đệm cao su, sản phẩm có khả năng hấp thụ dao động ở nhiều dải tần số khác nhau, từ đó triệt tiêu hiệu quả cả rung động cơ học lẫn tiếng ồn truyền qua kết cấu.
Cấu tạo dạng module, dễ lắp đặt: Thiết kế dạng treo (hanger) cho phép lắp đặt nhanh chóng vào hệ thống ty treo (threaded rod) sẵn có mà không cần gia công phức tạp.
Đa dạng kích thước: Từ SHA 16 đến SHA 1000, đáp ứng được hầu hết tải trọng từ thiết bị nhẹ (đường ống nhỏ) đến thiết bị nặng (AHU công suất lớn).
Phân loại bằng màu sắc: Mỗi dải tải trọng được mã hóa bằng một màu riêng (Đỏ, Cam, Vàng, Xanh lá) giúp kỹ sư và thợ lắp đặt dễ dàng nhận diện, tránh nhầm lẫn khi thi công thực tế trên công trường.

3. Ứng dụng thực tế

Spring Hanger được sử dụng rộng rãi trong các hệ thống sau:

Ứng dụng	Vai trò của Spring Hanger
Quạt thông gió (Fan)	Giảm rung động cơ học từ motor và cánh quạt khi vận hành
AHU – Air Handling Unit	Cách ly rung động từ dàn quạt, motor công suất lớn treo trên trần kỹ thuật
FCU – Fan Coil Unit	Giảm tiếng ồn lan truyền vào không gian sử dụng (phòng làm việc, phòng ngủ...)
Hệ thống đường ống (Piping)	Hấp thụ dao động do dòng chảy, áp lực nước, sốc thủy lực
Hệ thống ống gió (Ducting)	Ngăn rung động truyền từ quạt/AHU lan theo đường ống gió ra toàn hệ thống
Các ứng dụng cơ điện khác	Máy bơm, thiết bị treo có nguồn rung động cơ học

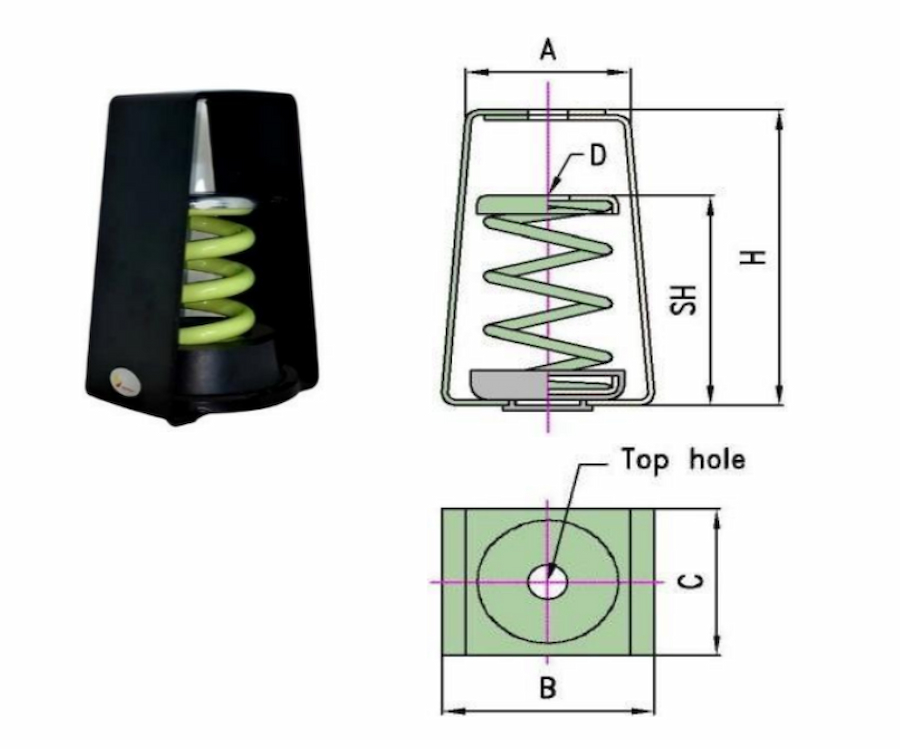

4. Cấu tạo và vật liệu chi tiết

Một bộ Spring Hanger hoàn chỉnh gồm 4 thành phần chính, mỗi bộ phận được lựa chọn vật liệu phù hợp với chức năng chịu lực và độ bền:

Bộ phận	Chất liệu	Vai trò
Lò xo (Spring)	Thép lò xo (Spring steel)	Thành phần đàn hồi chính, hấp thụ và triệt tiêu năng lượng rung động
Vỏ treo (Hanger housing)	Thép sơn tĩnh điện (Steel powder coating)	Bảo vệ lò xo, chống ăn mòn, tăng tuổi thọ sản phẩm trong môi trường lắp đặt
Nắp lò xo (Spring cap)	Thép mạ kẽm nhúng nóng (GI)	Cố định và bảo vệ đầu lò xo, chống oxy hóa
Đệm cố định vỏ (Housing fixture)	Cao su (Rubber)	Tăng khả năng hấp thụ dao động tần số cao, giảm ma sát và tiếng ồn phụ

Tiêu chuẩn áp dụng: Lò xo được thiết kế và sản xuất theo tiêu chuẩn quốc tế BS 1726 (Part 1): 2002 – tiêu chuẩn của Anh quy định về thiết kế, kích thước và đặc tính kỹ thuật của lò xo trụ chịu nén dùng trong công nghiệp, đảm bảo độ tin cậy và tính đồng nhất về chất lượng.

5. Lưu ý quan trọng khi lắp đặt và sử dụng

Để sản phẩm phát huy tối đa hiệu quả cách ly rung động, cần tuân thủ các nguyên tắc sau:

Dung sai kích thước: Kích thước sản phẩm có dung sai cho phép ±5mm – kỹ sư thi công cần lưu ý khi tính toán khoảng cách lắp đặt để đảm bảo hệ thống treo không bị lệch hoặc căng quá mức.
Không vượt tải trọng cho phép: Đây là yếu tố quan trọng nhất. Mỗi model Spring Hanger được thiết kế cho một dải tải trọng nhất định (thể hiện qua kích thước và màu sắc). Nếu lắp đặt vượt tải, lò xo sẽ bị nén quá mức thiết kế (hoặc "đóng cứng"), làm mất hoàn toàn khả năng đàn hồi – dẫn đến việc rung động không được cách ly như mong muốn, thậm chí gây hư hỏng thiết bị.
Lựa chọn đúng model theo tải trọng thực tế của thiết bị cần treo, không chỉ dựa vào kích thước đường ống/thiết bị mà cần tính toán tải trọng tĩnh và tải trọng động thực tế.

6. Bảng giá tham khảo Spring Hanger

STT	Model	Màu	Kích thước (mm)	Đơn giá (VNĐ)
1	SHA 16	Đỏ	16	158,000
2	SHA 20	Đỏ	20	160,000
3	SHA 25	Đỏ	25	162,000
4	SHA 32	Đỏ	32	164,000
5	SHA 40	Đỏ	40	166,000
6	SHA 50	Đỏ	50	168,000
7	SHA 63	Đỏ	63	170,000
8	SHA 80	Đỏ	80	172,500
9	SHA 100	Cam	100	212,500
10	SHA 125	Cam	125	232,500
11	SHA 160	Vàng	160	252,500
12	SHA 200	Vàng	250	272,500
13	SHA 250	Xanh lá	250	292,500
14	SHA 300	Xanh lá	300	312,500
15	SHA 350	Xanh lá	350	332,500
16	SHA 400	Xanh lá	400	352,500
17	SHA 450	Xanh lá	450	372,500
18	SHA 500	Xanh lá	500	425,000
19	SHA 550	Xanh lá	550	435,000
20	SHA 600	Xanh lá	600	445,000
21	SHA 650	Xanh lá	650	455,000
22	SHA 700	Xanh lá	700	465,000
23	SHA 750	Xanh lá	750	475,000
24	SHA 800	Xanh lá	800	485,000
25	SHA 900	Xanh lá	900	495,000
26	SHA 1000	Xanh lá	1,000	505,000

Ghi chú: Giá trên chưa bao gồm VAT (nếu có) và có thể thay đổi theo thời điểm hoặc số lượng đặt hàng.

7. Kết luận

Spring Hanger là giải pháp cơ điện không thể thiếu trong các công trình hiện đại có yêu cầu cao về kiểm soát tiếng ồn và rung động. Việc lựa chọn đúng model dựa trên tải trọng thực tế, kết hợp lắp đặt đúng kỹ thuật (đảm bảo dung sai, không vượt tải), sẽ giúp hệ thống HVAC và cơ điện vận hành êm ái, bền bỉ, đồng thời tuân thủ các tiêu chuẩn kỹ thuật quốc tế như BS 1726 (Part 1): 2002.

Nếu bạn cần tư vấn chọn model phù hợp với tải trọng cụ thể của thiết bị (Fan, AHU, FCU, đường ống...), có thể cung cấp thêm thông tin về công suất, trọng lượng thiết bị hoặc đường kính ống để Phú Hưng hỗ trợ tính toán chính xác hơn.
