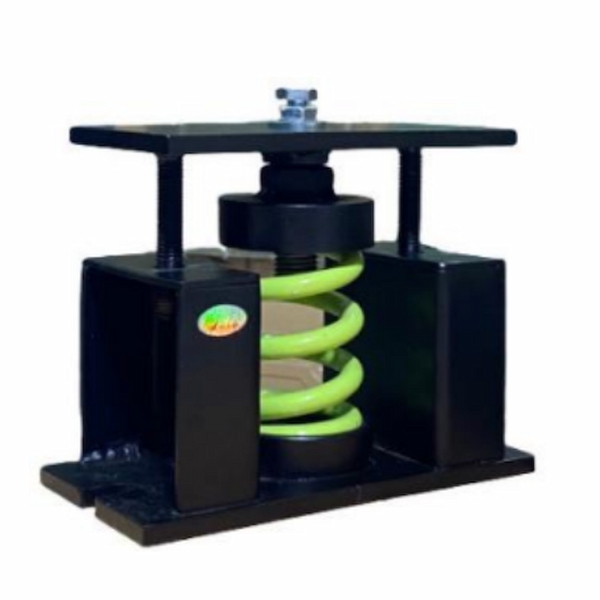

Bộ Đế Lò Xo Chống Rung Có Giới Hạn Chuyển Vị – RSI (Restrained Spring Mount)

Bộ đế lò xo chống rung có giới hạn chuyển vị RSI (Restrained Spring Mount) được thiết kế nhằm kiểm soát rung động và hạn chế chuyển động quá mức của thiết bị trong quá trình vận hành. Cấu tạo lò xo kết hợp cơ cấu giới hạn hành trình giúp tăng độ ổn định, đảm bảo an toàn cho hệ thống khi xảy ra tải trọng động hoặc sự cố bất thường. Sản phẩm thích hợp sử dụng cho các thiết bị HVAC, máy bơm, quạt, chiller và hệ thống cơ điện yêu cầu khả năng chống rung cao.

Tình trạng:

Còn hàng

Liên hệ

Mô tả
Bình luận

Bộ Đế Lò Xo Chống Rung Có Giới Hạn Chuyển Vị – RSI (Restrained Spring Mount)

1. Giới thiệu chung

RSI (Restrained Spring Mount) là dòng sản phẩm chống rung chuyên biệt, khác biệt căn bản so với các dòng SBA/SMC/SMC II/SMC IV đã đề cập trước đó. Trong khi các dòng SMC tập trung vào việc tối ưu hiệu quả cách ly rung động và cách âm, RSI giải quyết một bài toán kỹ thuật khác: kiểm soát và giới hạn biên độ chuyển động của thiết bị trên hệ lò xo – đặc biệt quan trọng với các thiết bị đặt ngoài trời hoặc trên kết cấu cao, nơi có thể phát sinh chuyển vị lớn do gió, rung lắc khi khởi động/dừng đột ngột, hoặc các lực bất thường khác.

Đây là giải pháp thường được yêu cầu bởi tư vấn kết cấu hoặc trong các tiêu chuẩn thiết kế kháng chấn/kháng gió, nhằm đảm bảo thiết bị không bị dịch chuyển quá mức cho phép, gây nguy hiểm cho hệ thống đường ống kết nối, cáp điện, hoặc chính bản thân thiết bị.

Xem thêm: Bộ Đế Lò Xo Chống Rung Có Giới Hạn Chuyển Vị – RSI

2. Đặc điểm thiết kế nổi bật

Lò xo chống rung có giới hạn chuyển vị (Restrained spring mount): Khác với lò xo tự do (free-standing spring) ở các dòng SBA/SMC, RSI được trang bị thêm cơ cấu giới hạn hành trình – thường là các bu lông/thanh chặn (retainer bolt) bố trí xung quanh lò xo. Cơ cấu này cho phép lò xo vẫn hoạt động bình thường trong điều kiện vận hành thông thường, nhưng sẽ "khóa" lại khi chuyển vị vượt quá một ngưỡng định trước, ngăn thiết bị dịch chuyển quá xa khỏi vị trí lắp đặt ban đầu.
Giới hạn biên độ chuyển động theo phương thẳng đứng (Limited vertical movement): Đặc tính này đặc biệt quan trọng khi thiết bị chịu tải trọng gió lớn (uplift force) có xu hướng "nhấc" thiết bị lên khỏi đế lò xo. Cơ cấu giới hạn theo phương thẳng đứng giúp ngăn ngừa hiện tượng lò xo bị kéo giãn quá mức hoặc thiết bị bị nhấc bổng trong điều kiện gió bão, đảm bảo an toàn vận hành lâu dài.

3. Ứng dụng thực tế

RSI được chỉ định cho các thiết bị đặt ở vị trí có nguy cơ chịu tải trọng ngang/gió lớn, hoặc yêu cầu kiểm soát chuyển vị nghiêm ngặt:

Ứng dụng	Lý do cần giới hạn chuyển vị
Máy làm lạnh nước (Chiller)	Đặc biệt là chiller đặt trên mái hoặc sân thượng, chịu tải trọng gió
Máy phát điện (Generator)	Rung động mạnh và đột ngột khi khởi động, cần kiểm soát chuyển vị để bảo vệ hệ thống ống xả, cáp điện kết nối
Tháp giải nhiệt (Cooling Tower)	Thường đặt trên mái, chịu tải trọng gió lớn và có kết cấu cao, trọng tâm cao – nguy cơ lật/dịch chuyển cao
Các ứng dụng cơ điện khác	Thiết bị ngoài trời, trên kết cấu cao, hoặc theo yêu cầu riêng của tư vấn kết cấu công trình

4. Cấu tạo và vật liệu chi tiết

Bộ phận	Chất liệu	Vai trò
Lò xo (Spring)	Thép lò xo (Spring steel)	Thành phần đàn hồi chính, cách ly rung động trong giới hạn chuyển vị cho phép
Bu lông cân chỉnh, vít nắp (Level bolt, cap screw)	Mạ kẽm nhúng nóng HDGS (tiêu chuẩn) / Inox SS 304 (tùy chọn)	Cân chỉnh, cố định; lưu ý mức tiêu chuẩn của RSI là HDGS (cao hơn GI thông thường của SBA/SMC), phù hợp với môi trường ngoài trời
Nắp lò xo dưới (Lower spring cap)	Thép sơn tĩnh điện (PC), bọc cao su dày 6 ÷ 8 mm	Truyền tải trọng, hấp thụ dao động tần số cao, chống ăn mòn nhờ lớp sơn tĩnh điện
Nắp lò xo trên (Upper spring cap)	Thép sơn tĩnh điện (PC)	Kết nối với thiết bị, đồng thời tích hợp cơ cấu giới hạn chuyển vị

Điểm đáng chú ý về vật liệu: RSI sử dụng mạ kẽm nhúng nóng HDGS làm tiêu chuẩn mặc định (thay vì mạ kẽm GI như các dòng SBA/SMC), cùng với lớp sơn tĩnh điện (PC) trên cả nắp trên và nắp dưới. Điều này phản ánh đúng đặc thù ứng dụng của RSI – chủ yếu lắp đặt ngoài trời (mái, sân thượng) cho các thiết bị như tháp giải nhiệt, chiller, generator – nơi yêu cầu khả năng chống ăn mòn cao hơn so với thiết bị lắp đặt trong nhà.

Tiêu chuẩn áp dụng: Lò xo được thiết kế theo tiêu chuẩn quốc tế BS 1726 (Part 1): 2002.

5. Lưu ý khi lắp đặt và sử dụng

Dung sai kích thước ±5mm: Cần đối chiếu với bản vẽ thi công, đặc biệt là vị trí các bu lông giới hạn chuyển vị để đảm bảo hoạt động đúng chức năng.
Không lắp đặt vượt tải trọng cho phép: Tương tự các dòng khác, cần tính toán chính xác tải trọng phân bổ trên mỗi đế dựa trên trọng lượng vận hành thực tế của thiết bị.
Kiểm tra khe hở giới hạn chuyển vị sau lắp đặt: Đây là bước quan trọng riêng có của RSI – cần đảm bảo khe hở giữa cơ cấu giới hạn và bộ phận chuyển động được thiết lập đúng theo khuyến nghị của nhà sản xuất, để lò xo vẫn hoạt động đàn hồi bình thường trong điều kiện vận hành thông thường (không bị "khóa cứng" ngay từ đầu), nhưng vẫn đảm bảo an toàn khi có tải trọng bất thường (gió lớn, địa chấn nhẹ...).
Phù hợp với yêu cầu thiết kế kháng gió/kháng chấn: Với các thiết bị đặt trên mái cao tầng hoặc khu vực có tải trọng gió lớn theo tiêu chuẩn thiết kế công trình, cần tham khảo ý kiến kỹ sư kết cấu để xác định model RSI và số lượng điểm chân đế phù hợp.

6. Bảng thông số kích thước và giá tham khảo RSI

Đơn vị kích thước: mm (trừ D là ký hiệu ren bu lông) | Tải trọng: kgf

STT	Model	Màu	Tải trọng	A	B	C	L	D	d	FH	Đơn giá (VNĐ)
1	RSI 400	Xanh lá	400	190	100	170	200	M12	14	156	720,000
2	RSI 450	Xanh lá	450	190	100	170	200	M12	14	156	738,000
3	RSI 500	Xanh lá	500	190	100	170	200	M12	14	156	756,000
4	RSI 550	Xanh lá	550	190	100	170	200	M12	14	156	774,000
5	RSI 600	Xanh lá	600	190	100	170	200	M12	14	156	792,000
6	RSI 650	Xanh lá	650	190	100	170	200	M12	14	156	810,000
7	RSI 700	Xanh lá	700	190	100	170	200	M12	14	156	828,000
8	RSI 750	Xanh lá	750	190	100	170	200	M12	14	156	846,000
9	RSI 800	Xanh lá	800	190	100	170	200	M12	14	156	864,000
10	RSI 900	Xanh lá	900	190	100	170	200	M12	14	156	882,000
11	RSI 1000	Xanh lá	1,000	190	100	170	200	M12	14	156	900,000
12	RSI 1200	Xanh lá	1,200	190	100	170	200	M12	14	156	918,000

Ghi chú: Giá trên chưa bao gồm VAT (nếu có) và có thể thay đổi theo thời điểm hoặc số lượng đặt hàng.

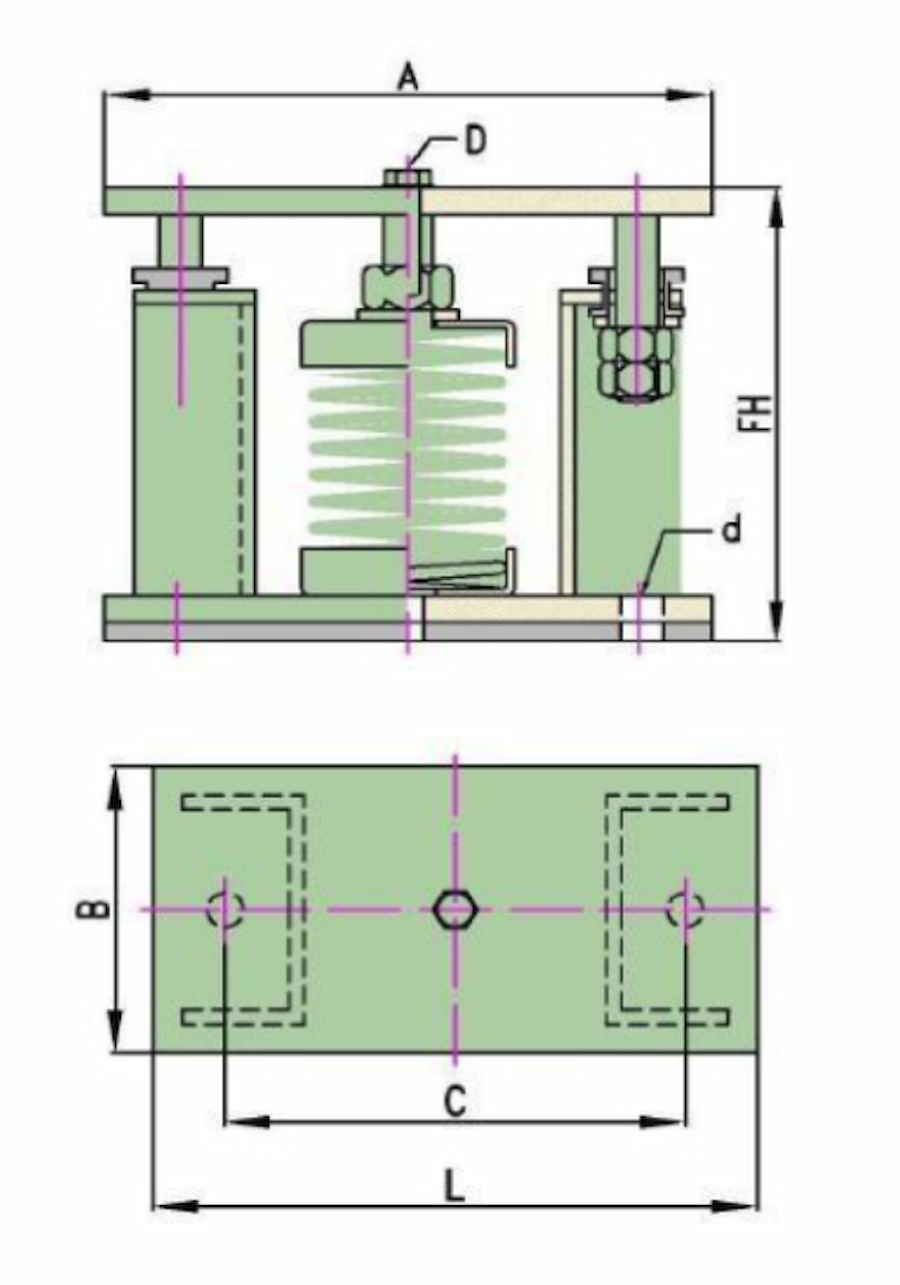

Chú thích ký hiệu kích thước: A – chiều dài đế; B – chiều rộng đế; C – khoảng cách tâm lỗ bắt vít; L – chiều dài tổng thể; D – kích thước ren bu lông (M12); d – đường kính lỗ bắt vít; FH – chiều cao tự do (Free Height) của bộ đế.

Nhận xét về dải tải trọng và giá: Toàn bộ 12 model RSI dùng chung một kích thước khung đế (190×100×170×200mm, bu lông M12), chỉ khác nhau về đặc tính lò xo bên trong để đạt tải trọng từ 400 đến 1.200 kgf. Đơn giá tăng gần như tuyến tính theo tải trọng (khoảng 18.000 VNĐ cho mỗi bước tăng tải trọng), phản ánh chi phí vật liệu lò xo tỷ lệ thuận với khả năng chịu tải.

7. So sánh RSI với các dòng đế lò xo khác

Tiêu chí	SBA / SMC / SMC II / SMC IV	RSI
Chức năng chính	Cách ly rung động và tiếng ồn	Cách ly rung động kèm giới hạn chuyển vị
Kiểu chuyển động	Tự do theo phương đứng (trong giới hạn hành trình lò xo)	Bị giới hạn chủ động bởi cơ cấu chặn (retainer)
Vật liệu bu lông tiêu chuẩn	Mạ kẽm GI	Mạ kẽm nhúng nóng HDGS
Môi trường lắp đặt điển hình	Trong nhà, phòng máy, sàn kỹ thuật	Ngoài trời: mái, sân thượng, khu vực chịu gió lớn
Ứng dụng đặc trưng	AHU, bơm, quạt, chiller, máy phát điện (đặt trong nhà)	Chiller/generator đặt mái, tháp giải nhiệt

Điểm khác biệt cốt lõi là RSI được thiết kế cho các tình huống có rủi ro chuyển vị bất thường (do gió, do lực uplift, do rung lắc mạnh khi khởi động thiết bị lớn) – điều mà các dòng đế lò xo tự do (free-standing) như SBA hay SMC không được trang bị để xử lý.

8. Kết luận

RSI – Restrained Spring Mount là giải pháp chống rung chuyên biệt dành cho các thiết bị cơ điện đặt ở vị trí có nguy cơ chịu chuyển vị bất thường, đặc biệt là các thiết bị đặt ngoài trời trên mái hoặc sân thượng như chiller, máy phát điện, tháp giải nhiệt. Nhờ cơ cấu giới hạn chuyển vị theo phương thẳng đứng kết hợp với vật liệu chống ăn mòn cao cấp (HDGS, sơn tĩnh điện), RSI không chỉ cách ly rung động hiệu quả mà còn đảm bảo an toàn kết cấu trong điều kiện tải trọng gió lớn hoặc rung lắc mạnh – yếu tố mà tư vấn kết cấu công trình thường yêu cầu bắt buộc đối với các thiết bị lắp đặt trên cao.

Nếu bạn cần tư vấn lựa chọn model RSI phù hợp theo yêu cầu thiết kế kháng gió/kháng chấn của công trình cụ thể, có thể cung cấp thêm thông tin về vị trí lắp đặt (độ cao, khu vực địa lý), trọng lượng thiết bị và yêu cầu kỹ thuật từ đơn vị thiết kế kết cấu để mình hỗ trợ tính toán chính xác hơn.
