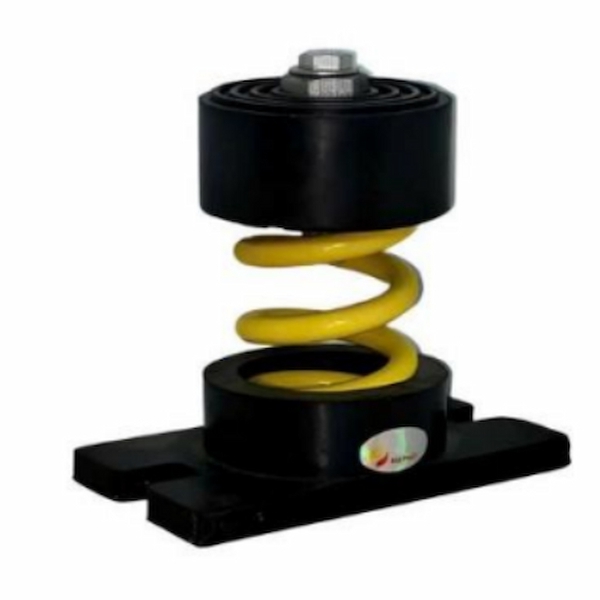

Bộ Đế Lò Xo Chống Rung Kiểu Hở – SBA (Open Spring Base Type A)

Bộ đế lò xo chống rung kiểu hở SBA (Open Spring Base Type A) được ứng dụng để kiểm soát rung động cho các thiết bị có tải trọng lớn trong hệ thống cơ điện. Thiết kế lò xo hở kết hợp đế thép chắc chắn giúp giảm truyền rung, hạn chế tiếng ồn và tăng độ ổn định khi thiết bị vận hành. Sản phẩm phù hợp lắp đặt cho quạt công nghiệp, máy bơm, máy nén và các thiết bị HVAC.

Tình trạng:

Còn hàng

Liên hệ

Mô tả
Bình luận

Bộ Đế Lò Xo Chống Rung Kiểu Hở – SBA (Open Spring Base Type A)

1. Giới thiệu chung

Bộ Đế Lò Xo Chống Rung Kiểu Hở – SBA (Open Spring Base Type A) được thiết kế để đặt dưới thiết bị, đóng vai trò như một hệ chân đế đàn hồi giúp cách ly rung động truyền từ thiết bị xuống nền/sàn nhà. Đây là giải pháp phổ biến cho các thiết bị cơ điện có khối lượng lớn, tải trọng tĩnh cao và nguồn rung động mạnh, cần được cố định chắc chắn nhưng vẫn đảm bảo khả năng hấp thụ dao động hiệu quả.

Tên gọi "kiểu hở" (Open type) xuất phát từ cấu tạo lò xo được để lộ, không bọc kín trong vỏ hộp như dòng Spring Hanger, giúp dễ dàng quan sát, kiểm tra và bảo trì trong quá trình vận hành.

Xem thêm: Bộ Đế Lò Xo Chống Rung Kiểu Hở – SBA (Open Spring Base Type A)

2. Đặc điểm thiết kế nổi bật

Lò xo ổn định theo phương ngang (Laterally stable springs): Đây là điểm khác biệt cốt lõi so với các loại đế lò xo thông thường. Nhờ thiết kế đặc biệt, lò xo không chỉ chịu lực nén theo phương thẳng đứng mà còn duy trì được sự ổn định khi có lực tác động ngang (do rung lắc, khởi động/dừng đột ngột của động cơ...), giúp chống lật, chống trượt ngay cả khi thiết bị chịu tải trọng động lớn.
Đế chống trượt, bắt vít cố định xuống nền (Non-skid bolt down base): Phần đế dưới được thiết kế để bắt vít trực tiếp xuống nền bê tông hoặc kết cấu chịu lực, đảm bảo toàn bộ hệ thống không bị xê dịch trong suốt quá trình vận hành – đặc biệt quan trọng với các thiết bị công suất lớn như AHU, bơm, động cơ.
Bu lông định vị/khóa mạ chống gỉ (Plated leveling/lock bolt): Cho phép cân chỉnh độ cao và độ thăng bằng của thiết bị sau khi lắp đặt, đồng thời lớp mạ giúp chống ăn mòn, tăng tuổi thọ trong môi trường ẩm hoặc ngoài trời.

3. Ứng dụng thực tế

SBA được sử dụng chủ yếu cho các thiết bị có tải trọng lớn, đặt trực tiếp trên nền hoặc bệ móng:

Ứng dụng	Vai trò của SBA
AHU – Air Handling Unit	Cách ly rung động từ quạt, motor công suất lớn khi đặt trên sàn kỹ thuật
Bơm (Pump)	Giảm rung động do dao động cơ học của cánh bơm và động cơ
Quạt ly tâm & quạt hướng trục	Hấp thụ rung động từ cánh quạt quay tốc độ cao
Bệ quán tính (Inertia Base)	Kết hợp với bệ bê tông/thép để tăng khối lượng quán tính, giảm biên độ dao động
Động cơ đốt trong	Cách ly rung động mạnh và tần số thấp phát sinh từ quá trình đốt cháy nhiên liệu
Các ứng dụng cơ điện khác	Máy nén khí, tổ máy phát điện, thiết bị công nghiệp có tải trọng lớn

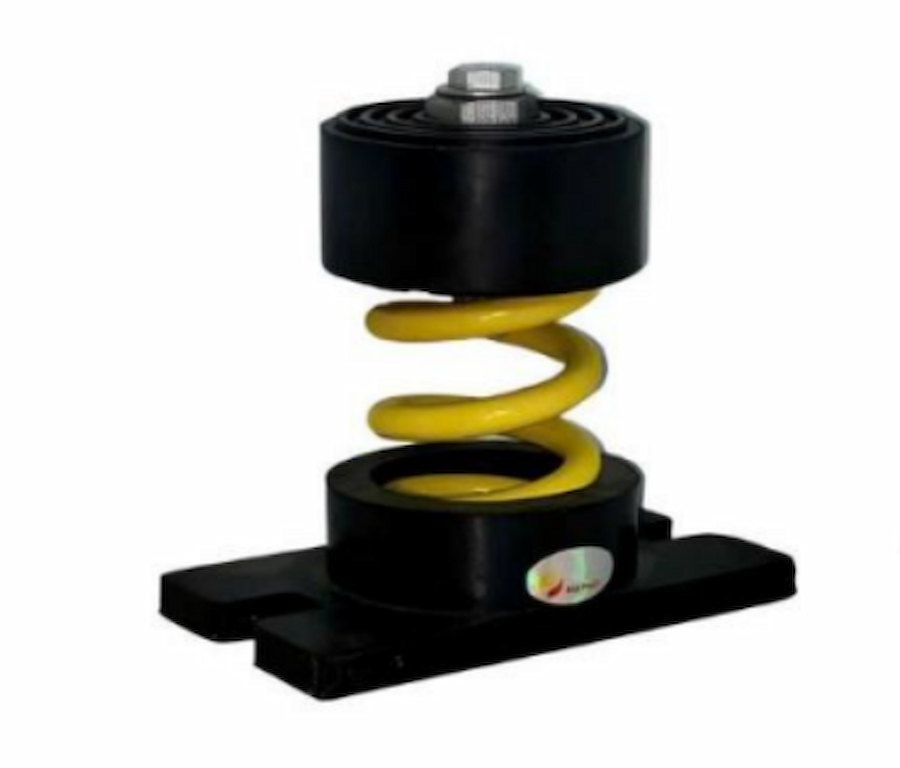

4. Cấu tạo và vật liệu chi tiết

Bộ phận	Chất liệu	Vai trò
Lò xo (Spring)	Thép lò xo (Spring steel)	Thành phần đàn hồi chính, chịu tải trọng tĩnh của thiết bị và hấp thụ rung động
Bu lông cân chỉnh, vít nắp (Level bolt, cap screw)	Mạ kẽm GI (tiêu chuẩn) / Mạ kẽm nhúng nóng HDGS (tùy chọn) / Inox SS 304 (tùy chọn)	Cân chỉnh độ cao, cố định lò xo; có 3 mức chống ăn mòn tùy môi trường lắp đặt
Nắp lò xo dưới (Lower spring cap)	Cao su lõi thép, dày 10 ÷ 12 mm	Truyền tải trọng xuống nền, hấp thụ dao động tần số cao, chống trượt
Nắp lò xo trên (Upper spring cap)	Cao su lõi thép	Tiếp xúc trực tiếp với thiết bị, giảm truyền rung động và tiếng ồn tần số cao

Về 3 tùy chọn vật liệu bu lông:

Mạ kẽm GI (tiêu chuẩn): Phù hợp môi trường lắp đặt trong nhà, chi phí hợp lý.
Mạ kẽm nhúng nóng HDGS (tùy chọn): Khả năng chống ăn mòn cao hơn, phù hợp môi trường ẩm, ngoài trời hoặc gần khu vực hóa chất.
Inox SS 304 (tùy chọn): Chống ăn mòn tối đa, phù hợp môi trường khắc nghiệt, yêu cầu độ bền cao và thẩm mỹ (khu vực dễ nhìn thấy).

Tiêu chuẩn áp dụng: Lò xo được thiết kế theo tiêu chuẩn quốc tế BS 1726 (Part 1): 2002, đảm bảo tính đồng nhất về đặc tính đàn hồi và độ tin cậy trong tính toán tải trọng.

5. Lưu ý khi lắp đặt và sử dụng

Dung sai kích thước ±5mm: Cần tính toán trước khi thi công để đảm bảo các lỗ bắt vít, khoảng cách chân đế khớp với bản vẽ lắp đặt thực tế.
Không vượt tải trọng cho phép: Mỗi model SBA ứng với một mức tải trọng (kgf) cụ thể. Việc chọn sai tải trọng (đặc biệt là lắp thiếu số lượng đế hoặc chọn model có tải trọng thấp hơn tải thực tế) sẽ khiến lò xo bị nén hết hành trình, mất khả năng đàn hồi, dẫn đến rung động truyền thẳng xuống nền mà không được cách ly.
Bắt vít cố định đúng kỹ thuật: Đế cần được bắt vít chắc chắn xuống nền để tránh trượt ngang khi thiết bị vận hành, đặc biệt với các thiết bị có mô-men xoắn lớn như động cơ, bơm.
Cân chỉnh thăng bằng sau lắp đặt: Sử dụng bu lông cân chỉnh (leveling bolt) để đảm bảo tất cả các đế cùng chịu tải đồng đều, tránh tình trạng nghiêng lệch gây mất ổn định hệ thống.

6. Bảng thông số kích thước và giá tham khảo SBA

Đơn vị kích thước: mm | Tải trọng: kgf

STT	Model	Màu	Tải trọng	A	B	C	D	d	FH	Đơn giá (VNĐ)
1	SBA 16	Đỏ	16	105	58	80	8	10	95	180,000
2	SBA 20	Đỏ	20	105	58	80	8	10	95	190,000
3	SBA 25	Đỏ	25	105	58	80	8	10	95	200,000
4	SBA 32	Đỏ	32	105	58	80	8	10	95	210,000
5	SBA 40	Đỏ	40	105	58	80	8	10	95	225,000
6	SBA 50	Đỏ	50	105	58	80	8	10	95	230,000
7	SBA 63	Đỏ	63	105	58	80	8	10	95	240,000
8	SBA 80	Đỏ	80	105	58	80	8	10	95	250,000
9	SBA 100	Cam	100	120	70	100	10	12	130	260,000
10	SBA 125	Cam	125	120	70	100	10	12	130	270,000
11	SBA 160	Vàng	160	120	70	100	10	12	130	280,000
12	SBA 200	Vàng	250	120	70	100	10	12	130	290,000
13	SBA 250	Xanh lá	250	120	70	100	10	12	130	300,000
14	SBA 300	Xanh lá	300	120	70	100	10	12	130	310,000
15	SBA 350	Xanh lá	350	120	70	100	10	12	130	325,000
16	SBA 400	Xanh lá	400	120	70	100	10	12	130	330,000
17	SBA 450	Xanh lá	450	120	70	100	10	12	130	340,000
18	SBA 500	Xanh lá	500	132	82	110	12	14	150	500,000
19	SBA 550	Xanh lá	550	132	82	110	12	14	150	530,000
20	SBA 600	Xanh lá	600	132	82	110	12	14	150	540,000
21	SBA 650	Xanh lá	650	132	82	110	12	14	150	550,000
22	SBA 700	Xanh lá	700	132	82	110	12	14	150	560,000
23	SBA 750	Xanh lá	750	132	82	110	12	14	150	570,000
24	SBA 800	Xanh lá	800	132	82	110	12	14	150	580,000
25	SBA 900	Xanh lá	900	132	82	110	12	14	150	590,000
26	SBA 1000	Xanh lá	1,000	132	82	110	12	14	150	600,000

Ghi chú: Giá trên chưa bao gồm VAT (nếu có) và có thể thay đổi theo thời điểm hoặc số lượng đặt hàng.

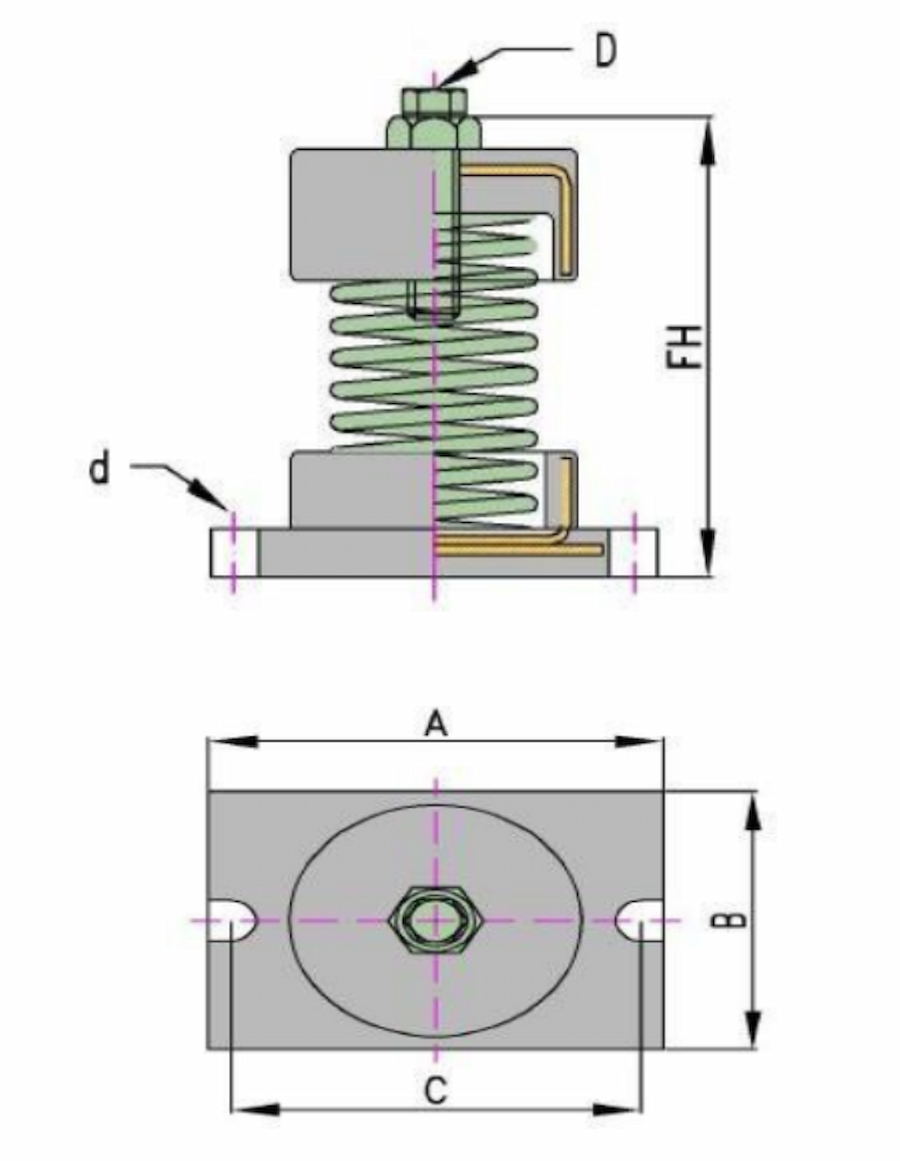

Chú thích ký hiệu kích thước: A – chiều dài đế; B – chiều rộng đế; C – khoảng cách tâm lỗ bắt vít; D – đường kính lỗ bắt vít; d – đường kính bu lông cân chỉnh; FH – chiều cao tự do (Free Height) của bộ đế lò xo.

7. So sánh nhanh SBA và Spring Hanger

Tiêu chí	Spring Hanger	SBA – Open Spring Base
Vị trí lắp đặt	Treo trên trần/kết cấu (ty treo)	Đặt dưới thiết bị, trên nền/sàn
Cấu tạo lò xo	Bọc kín trong vỏ hộp	Để hở, dễ quan sát và bảo trì
Khả năng chống trượt ngang	Không cần (do treo)	Có (đế bắt vít, lò xo ổn định ngang)
Đối tượng phù hợp	Fan, AHU, FCU treo trần, ống gió, đường ống	AHU, bơm, quạt ly tâm/hướng trục đặt sàn, bệ quán tính, động cơ đốt trong

8. Kết luận

SBA – Open Spring Base Type A là giải pháp chống rung tối ưu cho các thiết bị cơ điện có tải trọng lớn, đặt trực tiếp trên nền/sàn công trình. Nhờ thiết kế lò xo ổn định theo phương ngang kết hợp đế chống trượt bắt vít cố định, sản phẩm đảm bảo vừa cách ly rung động hiệu quả, vừa giữ được sự ổn định và an toàn cho thiết bị trong suốt quá trình vận hành, đặc biệt phù hợp với các nguồn rung động mạnh như bơm, động cơ, quạt công suất lớn.

Nếu bạn cần tư vấn chọn model SBA phù hợp theo tải trọng thực tế của thiết bị (bơm, AHU, quạt...), có thể cung cấp thêm thông tin về khối lượng thiết bị, số lượng chân đế dự kiến để Phú Hưng tính toán tải trọng phân bổ chính xác trên mỗi đế.
