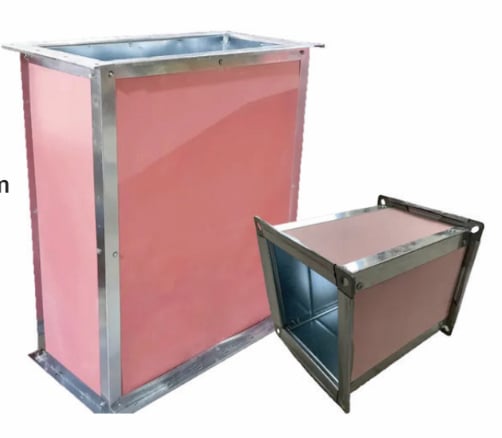

Ống gió chống cháy tấm Knauf
Ống gió chống cháy tấm Knauf là hệ thống ống gió được chế tạo từ tấm Knauf FireShield kết hợp với lớp tôn mạ kẽm, hướng đến yêu cầu cách nhiệt và hạn chế sự lan truyền của lửa trong hệ thống thông gió, điều hòa không khí của công trình.
Tại Phú Hưng, ống gió chống cháy tấm Knauf được gia công theo kích thước và yêu cầu kỹ thuật của từng công trình. Cấu tạo gồm lớp tấm chống cháy Knauf và lớp tôn bảo vệ bên ngoài, tạo thành hệ thống ống gió có kết cấu chắc chắn, phù hợp với các công trình yêu cầu giải pháp chống cháy cho hệ thống MEP.
- Tấm Knauf có độ dày phù hợp giúp giảm khối lượng kết cấu so với một số giải pháp ống gió chống cháy truyền thống, đồng thời thuận tiện cho quá trình gia công và lắp đặt.
- Bề mặt tấm phẳng, kết hợp lớp tôn bên ngoài giúp hệ thống có kết cấu gọn, phù hợp với không gian kỹ thuật của công trình.
- Có thể gia công theo kích thước ống, chiều dài và yêu cầu kỹ thuật của từng dự án.
Ống gió chống cháy tấm Knauf là gì?
Ống gió chống cháy tấm Knauf là loại ống gió được thiết kế với lớp vật liệu chống cháy bao bọc bên ngoài thân ống, kết hợp với lớp tôn mạ kẽm tạo thành kết cấu hoàn chỉnh.
Khác với ống gió tôn thông thường, hệ thống ống gió chống cháy được thiết kế nhằm đáp ứng yêu cầu về khả năng chịu nhiệt và duy trì chức năng của hệ thống trong điều kiện hỏa hoạn theo yêu cầu thiết kế và hồ sơ kỹ thuật của công trình.
Đây là giải pháp thường được xem xét cho các hệ thống thông gió, hút khói và điều hòa không khí tại những khu vực công trình có yêu cầu kiểm soát cháy lan và bảo vệ đường ống kỹ thuật.
Cấu tạo ống gió chống cháy bọc tấm Knauf
Theo cấu tạo thể hiện trong hồ sơ sản phẩm, hệ thống ống gió gồm hai lớp chính. Mỗi lớp đảm nhiệm một chức năng riêng trong việc tạo nên kết cấu và khả năng bảo vệ của hệ thống.
Lớp tấm cách nhiệt chống cháy Knauf
Sử dụng tấm Knauf FireShield với các chiều dày khác nhau tùy theo cấp độ chống cháy và cấu hình hệ thống.
Tấm Knauf là thành phần chính tạo nên lớp bảo vệ chống cháy và cách nhiệt cho thân ống.
Lớp tôn mạ kẽm
Sử dụng tôn mạ kẽm có độ dày tối thiểu 0,75 mm theo cấu hình được thể hiện trong thông tin sản phẩm.
Lớp tôn giúp tạo hình thân ống, tăng độ cứng và bảo vệ lớp tấm bên trong trong quá trình vận chuyển, lắp đặt và sử dụng.
Các vị trí góc ống sử dụng tôn mạ kẽm V40x40x0.75 chạy dọc theo 4 cạnh của ống. Hai đầu ống sử dụng la tôn kích thước 35x0.58 theo cấu hình sản phẩm.
Kích thước, cấu tạo khung, phương án liên kết và vật liệu sử dụng cần được đối chiếu với bản vẽ thiết kế, hồ sơ kỹ thuật và yêu cầu chống cháy cụ thể của từng dự án trước khi sản xuất.
Thông số kỹ thuật ống gió chống cháy Knauf
Một số cấu hình sản phẩm được thể hiện trong bảng dưới đây. Thông số thực tế có thể được lựa chọn theo yêu cầu thiết kế và cấp độ chống cháy của hệ thống.
| STT | GHCL | Mã sản phẩm | Độ dày tôn (mm) |
Tấm Knauf | Cấu tạo bích TDC |
Tỷ trọng (kg/m²) |
Độ dày thành phẩm (mm) |
Chiều dài đoạn ống tiêu chuẩn (L) |
|---|---|---|---|---|---|---|---|---|
| 1 | EI30-45 | PH-KN30-45 | 0.75 | 9.5mm | TDC | 13.4 | 10.25 | 1110 |
| 2 | EI60 | PH-KN60 | 0.75 | 15.9mm | TDC | 21 | 16.65 | 1110 |
| 3 | EI90-120 | PH-KN90-120 | 0.95 | 15.9x2mm | TDC | 36.9 | 32.75 | 1110 |
Ý nghĩa cấp độ EI30, EI45, EI60, EI90 và EI120
Ký hiệu EI thường được sử dụng để thể hiện các yêu cầu về khả năng chịu lửa của kết cấu hoặc hệ thống. Trong đó, khả năng duy trì tính toàn vẹn và cách nhiệt được đánh giá trong một khoảng thời gian xác định.
Lưu ý: Không nên chỉ căn cứ vào chiều dày tấm để xác định cấp độ EI. Khả năng chịu lửa của hệ thống còn phụ thuộc vào cấu tạo tổng thể, kích thước ống, liên kết, bích, phương án treo đỡ, mối nối và cấu hình đã được kiểm chứng.
Ưu điểm của ống gió chống cháy tấm Knauf
Giải pháp chống cháy cho hệ thống MEP
Phù hợp để xem xét cho các hệ thống ống gió có yêu cầu về khả năng chịu lửa và hạn chế ảnh hưởng của nhiệt trong trường hợp xảy ra sự cố cháy.
Kết cấu gồm tấm Knauf và tôn mạ kẽm
Sự kết hợp giữa lớp tấm chống cháy và lớp tôn tạo thành hệ thống có kết cấu rõ ràng, thuận tiện cho việc gia công và lắp đặt theo hồ sơ kỹ thuật.
Gia công theo yêu cầu công trình
Có thể triển khai các đoạn ống và phụ kiện theo kích thước, tuyến ống và yêu cầu kỹ thuật của từng dự án.
Ứng dụng ống gió chống cháy Knauf
Ống gió chống cháy được sử dụng trong các công trình có hệ thống thông gió, điều hòa không khí hoặc hút khói cần xem xét yêu cầu bảo vệ đường ống trước tác động của nhiệt và cháy.
Gia công và lắp đặt ống gió chống cháy tấm Knauf
Để hệ thống hoạt động đúng theo thiết kế, quá trình sản xuất không chỉ phụ thuộc vào vật liệu tấm Knauf mà cần kiểm soát đồng bộ từ thân ống, bích, mối nối, góc ống đến hệ thống treo đỡ.
- Tiếp nhận bản vẽ và thông số kỹ thuật của công trình.
- Xác định kích thước, chiều dài và cấu hình từng tuyến ống.
- Lựa chọn loại tấm Knauf và chiều dày tôn theo yêu cầu thiết kế.
- Gia công thân ống, bích TDC, góc bảo vệ và các vị trí liên kết.
- Kiểm tra kích thước, độ kín và chất lượng hoàn thiện trước khi bàn giao.
- Phối hợp với đơn vị MEP và đơn vị thi công để xử lý các vị trí giao cắt, chuyển hướng và kết nối với hệ thống khác.
Khi đặt hàng ống gió chống cháy Knauf cần cung cấp thông tin gì?
Để Phú Hưng tư vấn cấu hình và báo giá chính xác hơn, khách hàng nên cung cấp bản vẽ hoặc các thông tin cơ bản của hệ thống ống gió.
- Bản vẽ shop drawing hoặc bản vẽ thiết kế MEP
- Kích thước rộng x cao của ống
- Chiều dài và số lượng đoạn ống
- Cấp độ chống cháy yêu cầu
- Vị trí lắp đặt và điều kiện môi trường
- Yêu cầu về bích và phương án liên kết
- Yêu cầu về hệ thống treo đỡ
- Danh sách co, cút, chạc, chuyển tiết diện và phụ kiện
- Tiến độ cần giao hàng
- Địa điểm công trình
Câu hỏi thường gặp về ống gió chống cháy Knauf
1. Ống gió chống cháy Knauf có những cấp độ nào?
Theo bảng cấu hình sản phẩm, Phú Hưng cung cấp các cấu hình tương ứng với nhóm yêu cầu EI30-45, EI60 và EI90-120. Cấu hình cụ thể cần được lựa chọn theo hồ sơ thiết kế và yêu cầu chống cháy của từng công trình.
2. Tấm Knauf sử dụng cho ống gió có những độ dày nào?
Theo thông tin sản phẩm, các cấu hình gồm tấm Knauf 9,5 mm, 15,9 mm và cấu hình 15,9 x 2 mm. Việc lựa chọn chiều dày cần căn cứ vào cấp độ chống cháy và cấu tạo hệ thống.
3. Tôn sử dụng để chế tạo ống gió chống cháy dày bao nhiêu?
Bảng thông số thể hiện cấu hình sử dụng tôn mạ kẽm dày 0,75 mm và 0,95 mm tùy từng cấp độ. Đây là thông số cần được xác nhận theo cấu hình đặt hàng cụ thể.
4. Phú Hưng có gia công ống theo bản vẽ không?
Phú Hưng có thể tiếp nhận bản vẽ và thông tin kỹ thuật của công trình để kiểm tra kích thước, số lượng, cấu hình và lập phương án gia công phù hợp.
5. Có thể báo giá ống gió chống cháy theo m² không?
Giá thành phụ thuộc vào cấp độ chống cháy, chiều dày tấm, chiều dày tôn, kích thước ống, số lượng, phụ kiện, phương án treo đỡ, yêu cầu gia công và địa điểm giao hàng. Vì vậy, khách hàng nên gửi bản vẽ hoặc bảng khối lượng để được báo giá sát với thực tế.
Nhận báo giá ống gió chống cháy tấm Knauf
Gửi bản vẽ MEP, bảng khối lượng hoặc kích thước hệ thống cho Phú Hưng. Đội ngũ kỹ thuật sẽ kiểm tra cấu hình, khối lượng và tư vấn phương án phù hợp với yêu cầu của công trình.
