Tấm BA
Ống gió chống cháy tấm BA là hệ thống ống gió sử dụng thân ống tôn mạ kẽm kết hợp với tấm cách nhiệt chống cháy BA bao bọc bên ngoài. Giải pháp được sử dụng cho các tuyến ống HVAC, thông gió và hút khói tại những công trình có yêu cầu về khả năng chịu lửa.
Phú Hưng gia công ống gió chống cháy tấm BA theo kích thước, bản vẽ và cấu hình kỹ thuật của từng dự án. Cấp chịu lửa và cấu tạo sản phẩm cần được xác định theo hồ sơ thiết kế và yêu cầu PCCC của công trình.
- Thân ống sử dụng tôn mạ kẽm, tạo kết cấu chịu lực và hình thành tiết diện đường ống.
- Bao bọc bằng tấm BA với chiều dày lựa chọn theo cấp chịu lửa của cấu hình.
- Có thể gia công theo bản vẽ HVAC và shop drawing của từng dự án.
- Phù hợp với nhiều loại công trình dân dụng, thương mại và công nghiệp.
Ống gió chống cháy tấm BA là gì?
Ống gió chống cháy tấm BA là loại ống gió được thiết kế với thân ống bằng tôn mạ kẽm và lớp vật liệu cách nhiệt chống cháy BA bao phủ bên ngoài. Cấu tạo này hướng đến việc hạn chế truyền nhiệt và duy trì tính toàn vẹn của hệ thống đường ống trong điều kiện cháy theo thời gian thiết kế.
Khác với ống gió thông thường, ống gió chống cháy phải được xem xét như một hệ thống hoàn chỉnh. Ngoài vật liệu bao bọc, cần đồng thời kiểm tra thân ống, mối nối, bích, chi tiết gia cường, hệ thống treo đỡ và các vị trí xuyên tường hoặc xuyên sàn.
Cấp EI không chỉ phụ thuộc vào riêng tấm BA.
Cấu hình đạt EI30, EI45, EI60 hoặc EI120 cần được xác định theo đúng cấu tạo đã được thử nghiệm, đánh giá hoặc chứng nhận tương ứng. Khi sử dụng cho dự án có yêu cầu nghiệm thu PCCC, cần đối chiếu hồ sơ kỹ thuật của đúng cấu hình sản phẩm.
Tấm BA dùng trong ống gió chống cháy
Tấm BA được sử dụng làm lớp cách nhiệt và bảo vệ chống cháy bên ngoài thân ống. Tùy theo cấp chịu lửa yêu cầu, chiều dày tấm BA có thể thay đổi.
Dùng cho cấu hình EI30–EI60
Sử dụng tấm Bình An (BA) dày 5 mm kết hợp với thân ống tôn mạ kẽm dày 0,75 mm theo cấu hình sản phẩm được cung cấp.
Dùng cho cấu hình EI120
Sử dụng tấm Bình An (BA) dày 20 mm kết hợp với thân ống tôn mạ kẽm dày 0,75 mm theo cấu hình kỹ thuật tương ứng.

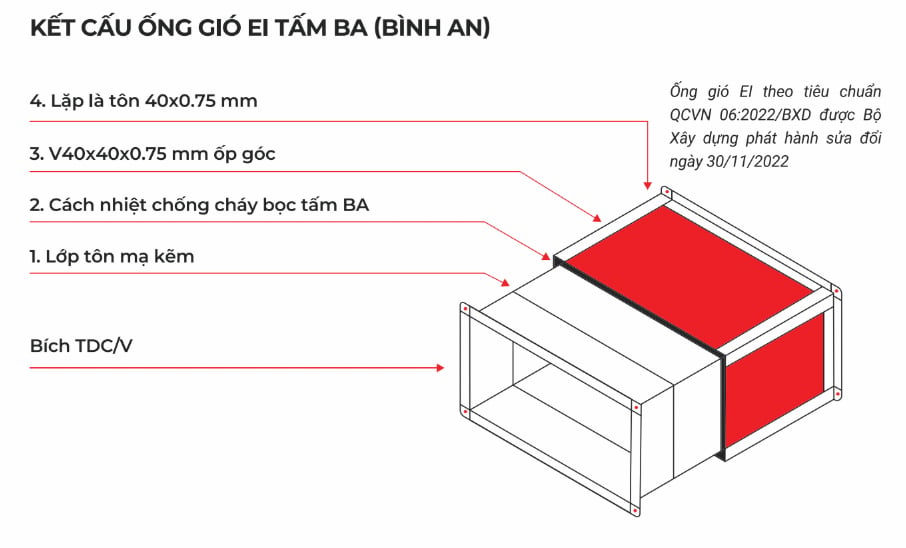

Cấu tạo ống gió chống cháy tấm BA
Một hệ thống ống gió chống cháy tấm BA thường bao gồm thân ống tôn, lớp vật liệu chống cháy, hệ thống gia cường và các chi tiết liên kết.
Thân ống tôn mạ kẽm
Tôn mạ kẽm tạo thành thân ống và là bộ phận chịu lực chính của đường ống. Độ dày tôn được lựa chọn theo cấu hình thiết kế.
Tấm cách nhiệt chống cháy BA
Tấm BA bao phủ bên ngoài thân ống nhằm tăng khả năng cách nhiệt và hạn chế truyền nhiệt trong điều kiện cháy theo cấu hình thiết kế.
V40x40x0.75 mm
V40x40x0.75 mm được sử dụng tại các góc ống theo cấu tạo kỹ thuật, hỗ trợ tăng độ cứng và ổn định của kết cấu.
La tôn 40x0.75 mm
La tôn được bố trí theo yêu cầu cấu tạo để hỗ trợ gia cường thân ống, hạn chế biến dạng trong quá trình vận chuyển và lắp đặt.
Bích TDC / V
Bích dùng để liên kết các đoạn ống với nhau, tạo thành tuyến ống hoàn chỉnh và thuận tiện cho quá trình lắp đặt.
Các vị trí mối nối
Mối nối, góc ống và vị trí tiếp giáp cần được xử lý theo đúng cấu hình kỹ thuật để đảm bảo tính liên tục của lớp bảo vệ chống cháy.
Ống gió chống cháy EI là gì?
Ký hiệu EI được sử dụng để thể hiện khả năng chịu lửa của cấu kiện dựa trên hai yêu cầu chính là tính toàn vẹn và khả năng cách nhiệt.
Integrity – Tính toàn vẹn
Thể hiện khả năng của cấu kiện trong việc duy trì tính toàn vẹn, hạn chế ngọn lửa và khí nóng xuyên qua trong khoảng thời gian quy định.
Insulation – Cách nhiệt
Thể hiện khả năng hạn chế sự gia tăng nhiệt độ ở phía không tiếp xúc trực tiếp với lửa trong khoảng thời gian quy định.
Ví dụ: EI60
Ký hiệu EI60 thể hiện yêu cầu duy trì đồng thời tính toàn vẹn và khả năng cách nhiệt trong thời gian 60 phút theo phương pháp thử và điều kiện áp dụng của cấu hình tương ứng.
Thông số kỹ thuật ống gió chống cháy tấm BA
Các cấu hình dưới đây được tổng hợp theo thông tin kỹ thuật sản phẩm. Khi triển khai thực tế cần đối chiếu với bản vẽ, yêu cầu PCCC và hồ sơ kỹ thuật của từng dự án.
| STT | Cấp chịu lửa | Mã sản phẩm | Độ dày tôn (mm) |
Tấm cách nhiệt | Cấu tạo bích | Tỷ trọng (kg/m²) |
Độ dày thành phẩm (mm) |
Chiều dài đoạn ống tiêu chuẩn (mm) |
|---|---|---|---|---|---|---|---|---|
| 1 | EI30–EI60 | PH-BA60 | 0.75 | Tấm Bình An (BA) 5 mm | TDC | 11.95 | 5.75 | 1110 |
| 2 | EI120 | PH-BA120 | 0.75 | Tấm Bình An (BA) 20 mm | TDC | 27.50 | 20.75 | 1110 |
| 3 | EI30–EI45 | PH-MK45 | 0.75 | Tấm Maku Protec 3 mm, lớp bông thủy tinh 25 mm | TDC | 10.30 | 23.75 | 1110 |
| 4 | EI60 | PH-MK60 | 0.75 | Tấm Maku Protec 5 mm, lớp bông thủy tinh 25 mm | TDC | 12.20 | 25.75 | 1110 |
Tiêu chuẩn và yêu cầu kỹ thuật
Ống gió chống cháy là một cấu kiện thuộc hệ thống cơ điện có liên quan trực tiếp đến yêu cầu an toàn cháy của công trình. Vì vậy, việc lựa chọn sản phẩm cần dựa trên hồ sơ thiết kế, yêu cầu kỹ thuật và phương án nghiệm thu của từng dự án.
Khi triển khai, cần kiểm tra đồng thời các yếu tố như cấp chịu lửa, vật liệu chống cháy, chiều dày tôn, kích thước tiết diện, mối nối, bích, gia cường, khoảng cách treo đỡ và các vị trí xuyên tường hoặc xuyên sàn.
Đối với công trình có yêu cầu thẩm duyệt, kiểm tra hoặc nghiệm thu PCCC, cấu hình sử dụng cần được đối chiếu với hồ sơ thử nghiệm, đánh giá hoặc chứng nhận phù hợp.
Ưu điểm của ống gió chống cháy tấm BA
Cấu tạo nhiều lớp
Thân ống tôn kết hợp lớp tấm BA giúp tạo thành hệ thống vừa đảm bảo kết cấu đường ống vừa tăng khả năng cách nhiệt theo cấu hình thiết kế.
Có nhiều cấp chịu lửa
Có thể lựa chọn cấu hình tương ứng với yêu cầu EI của từng hạng mục, từ cấu hình BA 5 mm đến cấu hình BA 20 mm.
Gia công theo bản vẽ
Kích thước và hình dạng ống được triển khai theo bản vẽ HVAC, shop drawing và điều kiện không gian thực tế.
Kết cấu có gia cường
Các chi tiết V và la tôn được bố trí theo cấu hình nhằm hỗ trợ độ cứng và ổn định của thân ống.
Phù hợp hệ thống HVAC
Có thể sử dụng trong các tuyến thông gió, điều hòa và hút khói khi phù hợp với yêu cầu thiết kế của công trình.
Thuận tiện bóc tách khối lượng
Có thể tính toán khối lượng theo m² và lập báo giá dựa trên bản vẽ, kích thước, cấp EI và cấu hình vật liệu cụ thể.
Ứng dụng ống gió chống cháy tấm BA
Ống gió chống cháy được sử dụng tại những khu vực mà hệ thống HVAC cần đáp ứng yêu cầu về an toàn cháy, hạn chế truyền nhiệt hoặc duy trì chức năng của đường ống trong khoảng thời gian thiết kế.
Quy trình gia công ống gió chống cháy tấm BA
Phú Hưng có thể triển khai sản xuất theo bản vẽ và bảng khối lượng của từng dự án. Quy trình cơ bản gồm:
Kiểm tra kích thước và yêu cầu kỹ thuật.
Kiểm tra cấp EI và vật liệu.
Cắt, chấn và lắp ghép tôn.
Lắp lớp chống cháy theo cấu hình.
Kiểm tra trước khi bàn giao.
Cần cung cấp thông tin gì để báo giá ống gió BA?
Để hạn chế chênh lệch giữa báo giá sơ bộ và khối lượng thực tế, khách hàng nên gửi bản vẽ hoặc các thông tin kỹ thuật sau:
- Bản vẽ HVAC hoặc shop drawing
- Kích thước rộng × cao của từng tuyến ống
- Chiều dài từng đoạn ống
- Tổng khối lượng ống gió
- Cấp chịu lửa yêu cầu
- Loại và chiều dày tấm chống cháy
- Chiều dày tôn
- Kiểu bích TDC hoặc V
- Yêu cầu gia cường
- Co, cút, chạc và chuyển tiết diện
- Phương án treo đỡ
- Địa điểm và tiến độ giao hàng
Lựa chọn cấu hình ống gió chống cháy tấm BA
Không nên lựa chọn tấm chống cháy chỉ dựa trên giá thành. Cấu hình cần được xác định từ cấp EI yêu cầu, kích thước đường ống, điều kiện lắp đặt và hồ sơ kỹ thuật của dự án.
Cấu hình PH-BA60
Tôn mạ kẽm 0,75 mm + tấm Bình An BA 5 mm, theo thông tin cấu hình sản phẩm có cấp chịu lửa tham chiếu EI30–EI60.
Cấu hình PH-BA120
Tôn mạ kẽm 0,75 mm + tấm Bình An BA 20 mm, theo thông tin cấu hình sản phẩm có cấp chịu lửa tham chiếu EI120.
Câu hỏi thường gặp về ống gió chống cháy tấm BA
1. Ống gió chống cháy tấm BA là gì?
Đây là loại ống gió có thân bằng tôn mạ kẽm, bên ngoài được bao phủ bằng tấm cách nhiệt chống cháy BA theo cấu hình kỹ thuật của hệ thống.
2. Tấm BA 5 mm có thể sử dụng cho cấp EI nào?
Theo cấu hình sản phẩm được cung cấp, tấm BA 5 mm thuộc mã PH-BA60 với cấp chịu lửa tham chiếu EI30–EI60. Việc xác nhận cấp EI cho công trình cần căn cứ đúng cấu hình và hồ sơ kỹ thuật tương ứng.
3. Tấm BA 20 mm dùng cho cấu hình nào?
Tấm BA 20 mm được sử dụng trong cấu hình PH-BA120 theo thông tin sản phẩm, với cấp chịu lửa tham chiếu EI120.
4. Độ dày tôn tối thiểu là bao nhiêu?
Cấu hình sản phẩm hiện tại sử dụng tôn mạ kẽm dày 0,75 mm. Đối với từng dự án, độ dày tôn có thể được xác định theo yêu cầu thiết kế và điều kiện kỹ thuật.
5. Ống gió BA có dùng cho hệ thống hút khói không?
Có thể sử dụng trong các hệ thống hút khói khi cấu hình sản phẩm đáp ứng yêu cầu của thiết kế HVAC/PCCC và hồ sơ kỹ thuật của công trình.
6. Phú Hưng có gia công theo bản vẽ không?
Có thể tiếp nhận bản vẽ HVAC, shop drawing hoặc bảng khối lượng để kiểm tra kích thước, cấu hình, khối lượng và lập phương án báo giá.
7. Giá ống gió chống cháy được tính như thế nào?
Đơn giá thường phụ thuộc vào chiều dày tôn, loại và chiều dày tấm chống cháy, kích thước ống, cấp EI, số lượng phụ kiện, yêu cầu gia cường, vận chuyển và phạm vi cung cấp.
8. Cần hồ sơ gì khi mua ống gió chống cháy?
Tùy yêu cầu của dự án, hồ sơ có thể bao gồm thông số kỹ thuật vật liệu, bản vẽ cấu tạo, tài liệu thử nghiệm/đánh giá hoặc các hồ sơ chất lượng liên quan. Khách hàng nên xác định yêu cầu hồ sơ ngay từ giai đoạn báo giá.
Báo giá ống gió chống cháy tấm BA theo bản vẽ
Phú Hưng nhận gia công ống gió chống cháy tấm BA theo kích thước, cấp chịu lửa và cấu hình kỹ thuật của từng công trình.
Gửi bản vẽ HVAC, shop drawing hoặc bảng khối lượng để được kiểm tra cấu hình và lập báo giá phù hợp.
