Khớp Nối Mềm Ống Gió Là Gì?
Khớp nối mềm ống gió, hay còn được gọi phổ biến là ống gió mềm connect, là phụ kiện dùng để kết nối giữa hai đoạn ống gió, hoặc giữa ống gió với các thiết bị cơ khí như quạt công nghiệp, quạt hút, máy làm mát, cụm điều hòa trung tâm. Về bản chất, đây là loại ống nối mềm thông gió không có khả năng chống cháy như tên gọi dân dụng thường dùng — khác với các loại vải chống cháy chuyên dụng cho hệ thống PCCC. Sản phẩm còn được biết đến với nhiều tên gọi khác nhau tùy theo vùng miền và thói quen gọi tên trong ngành, phổ biến nhất là cổ bạt mềm, cổ bạt mềm ống gió hoặc cổ bạt nối mềm.
Vai Trò Kỹ Thuật Của Nối Mềm Ống Gió
Chức năng chính là làm giảm tiếng ồn, cách ly rung chấn và khử sai số lắp đặt giữa các đoạn ống hoặc giữa ống với thiết bị quạt. Khi cánh quạt quay trong quá trình vận hành sẽ sinh ra tiếng ồn và sóng rung động; nếu không có lớp đệm mềm trung gian, sóng rung này sẽ tác động trực tiếp lên hệ thống đường ống, khiến ống bị rung lắc, sai lệch vị trí và làm giảm tuổi thọ toàn hệ thống. Nhờ đặc tính đàn hồi, nối mềm ống gió giúp hấp thụ dao động cơ học, đồng thời cho phép bù trừ sai số nhỏ khi hai đầu ống không hoàn toàn thẳng hàng trong quá trình thi công thực tế.
Cấu Tạo Và Thông Số Kỹ Thuật
Vật Liệu Chế Tạo

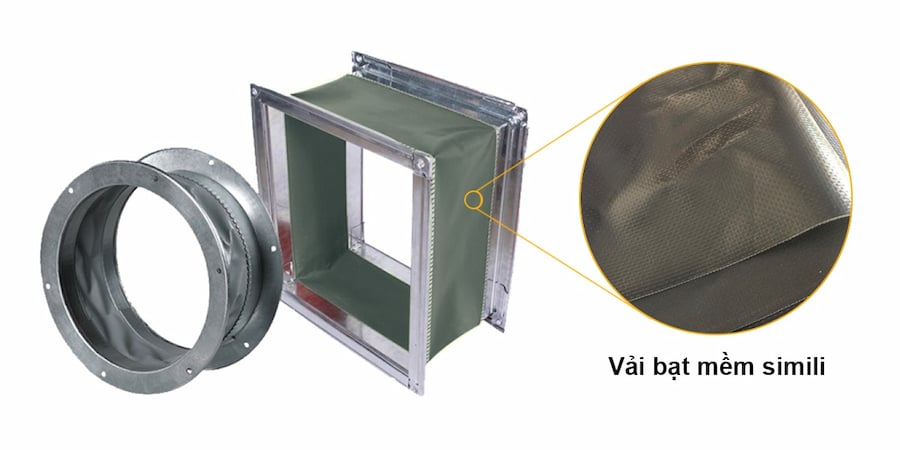

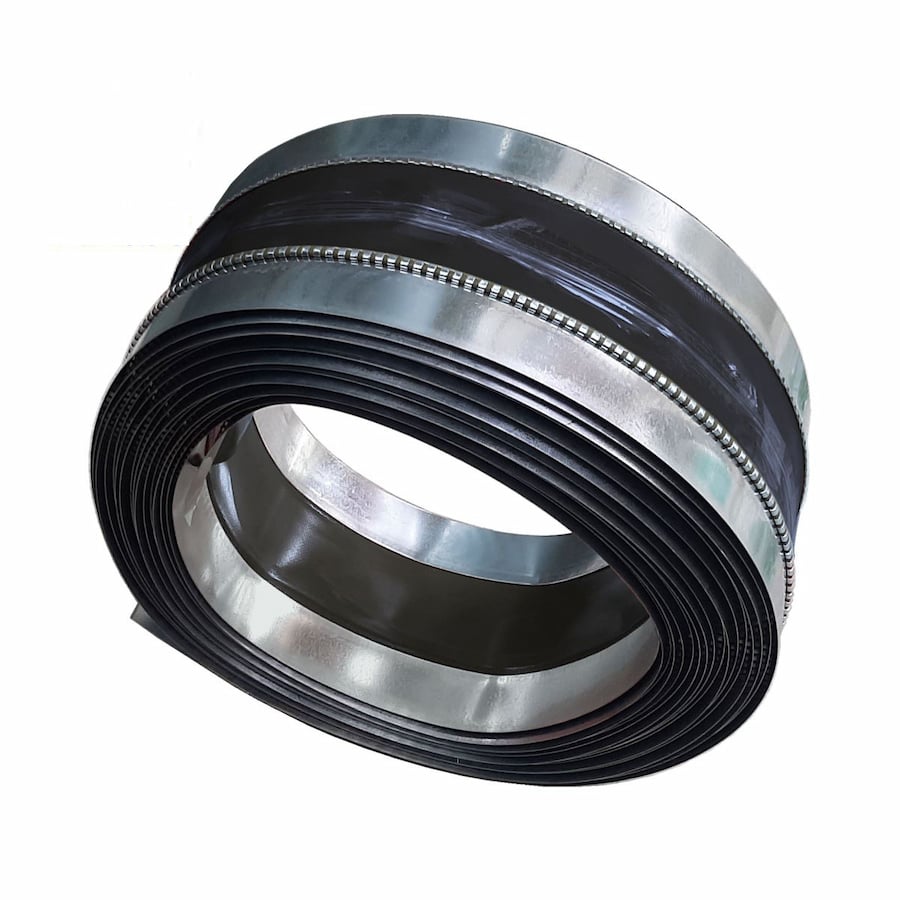

Cấu trúc phổ biến của khớp nối mềm ống gió gồm hai đầu kết nối bằng tôn mạ kẽm hoặc thép không gỉ, ở giữa là lớp vải bạt mềm đóng vai trò như một khớp đàn hồi. Tùy vào yêu cầu công trình, chất liệu vải có thể thay đổi để đáp ứng điều kiện nhiệt độ và môi trường khác nhau.
|
Loại vải |
Khả năng chịu nhiệt |
Độ dày phổ biến |
Đặc điểm |
|
Vải simili (canvas thường) |
Trung bình |
Mỏng, linh hoạt |
Giá thành thấp, dùng cho công trình dân dụng |
|
Vải canvas/polyester |
80°C – 280°C |
Trung bình |
Bền, chống mài mòn, chống nấm mốc |
|
Vải bạt sợi thủy tinh |
Chịu nhiệt cao |
Khoảng 0,5 mm |
Độ bền cơ học cao, chống ăn mòn |
|
Vải bạt silicone |
Chịu nhiệt cao, chuyên biệt |
Khoảng 1,0 mm |
Chống cháy tốt hơn, thường có màu đỏ đặc trưng |
|
Lớp tôn kẽm hai đầu |
– |
Khoảng 0,4 mm |
Tăng cứng vững, chống rung cho mối nối |
Kiểu Kết Nối Và Hình Dạng

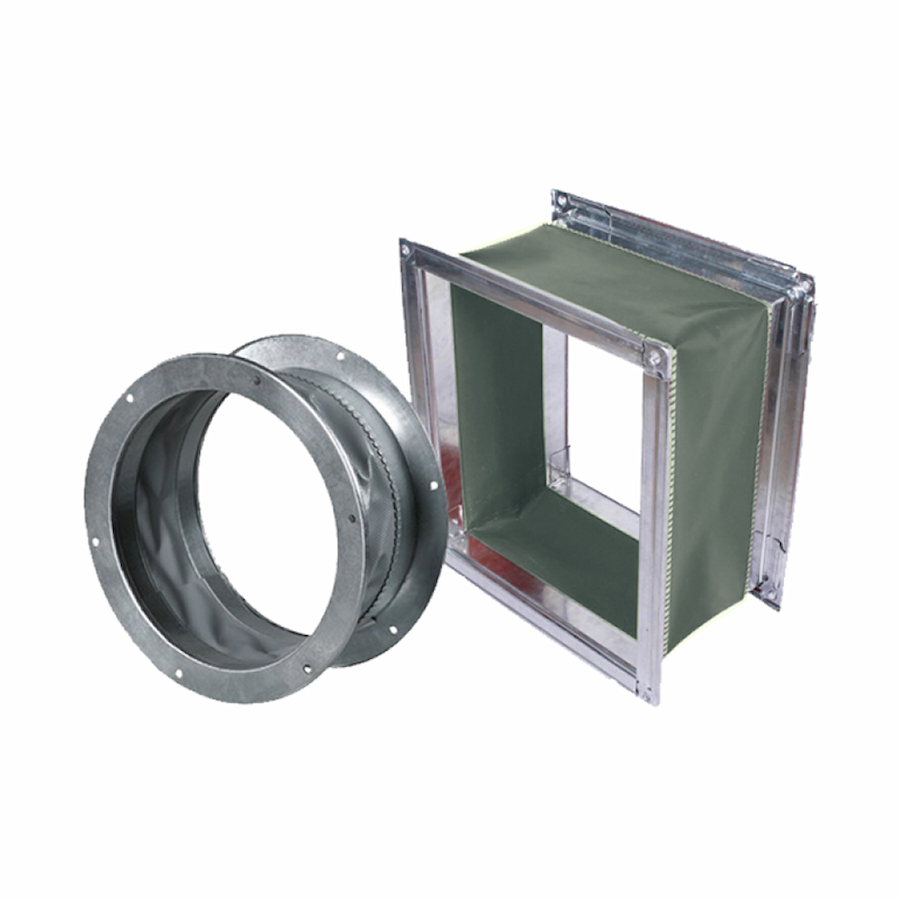

Về kiểu kết nối, cổ bạt mềm ống gió thường được liên kết vào hệ thống bằng các kiểu mặt bích khác nhau như bích nẹp trơn, bích C, bích TDC, bích TDF hoặc bích V, tùy theo tiêu chuẩn thi công của từng công trình. Xét theo cấu tạo tiết diện, sản phẩm được chia thành ba nhóm chính: khớp nối mềm tiết diện tròn, tiết diện vuông và tiết diện vuông – tròn (dùng khi cần chuyển đổi giữa ống vuông và cửa hút quạt tròn hoặc ngược lại).
Kích Thước Thi Công Thực Tế
Kích thước của khớp nối mềm ống gió rất đa dạng, phụ thuộc vào kích thước quạt và ống gió tại vị trí cần kết nối, phổ biến ở các cỡ nhỏ như 45 mm, 75 mm, 100 mm, 140 mm cho hệ tròn, hoặc theo kích thước tùy chỉnh cho hệ ống vuông lớn trong công trình công nghiệp.
Tiêu Chí Lựa Chọn Khớp Nối Mềm Ống Gió Phù Hợp
Xác Định Vị Trí Lắp Đặt Trong Hệ Thống
Cần phân biệt rõ vị trí sử dụng: khớp nối mềm đầu quạt, khớp nối mềm đầu máy điều hòa, hay khớp nối mềm giữa hai đoạn ống gió thông thường. Mỗi vị trí có yêu cầu về độ bền kéo và tần suất rung động khác nhau, ảnh hưởng trực tiếp đến việc chọn chất liệu vải phù hợp.
Kiểm Tra Khả Năng Chịu Nhiệt Của Vải Bạt
Với các hệ thống thông gió nhà bếp công nghiệp, phòng máy hoặc khu vực có nhiệt độ khí thải cao, cần chọn loại vải có ngưỡng chịu nhiệt phù hợp thay vì dùng vải simili thông thường, tránh tình trạng vải bị chai cứng, rách hoặc mất khả năng đàn hồi sau thời gian ngắn vận hành.
Đồng Bộ Kiểu Mặt Bích Với Hệ Thống Ống Hiện Hữu
Việc chọn sai kiểu bích kết nối (bích C, bích TDC hay bích V) sẽ gây khó khăn khi lắp ráp và có thể làm giảm độ kín khí tại mối nối, ảnh hưởng đến hiệu suất lưu thông không khí toàn hệ thống.
Chọn Đơn Vị Gia Công Có Khả Năng Tùy Biến Kích Thước
Vì kích thước quạt và tiết diện ống gió trong thực tế rất đa dạng, nên ưu tiên nhà cung cấp có thể sản xuất theo kích thước đặt hàng riêng thay vì chỉ bán các quy cách sẵn có, đảm bảo mối nối khít hoàn toàn với hệ thống thi công.
Bảng Giá Khớp Nối Mềm Ống Gió Tham Khảo
Giá cổ bạt mềm phụ thuộc vào loại vải sử dụng (simili, canvas, sợi thủy tinh hay silicone), kích thước, kiểu mặt bích và số lượng đặt hàng. Vì vậy, đơn giá công bố sẵn chỉ mang tính tham khảo ban đầu.
|
Sản phẩm |
Quy cách |
Đơn vị |
Số lượng |
Đơn giá |
Thành tiền |
|

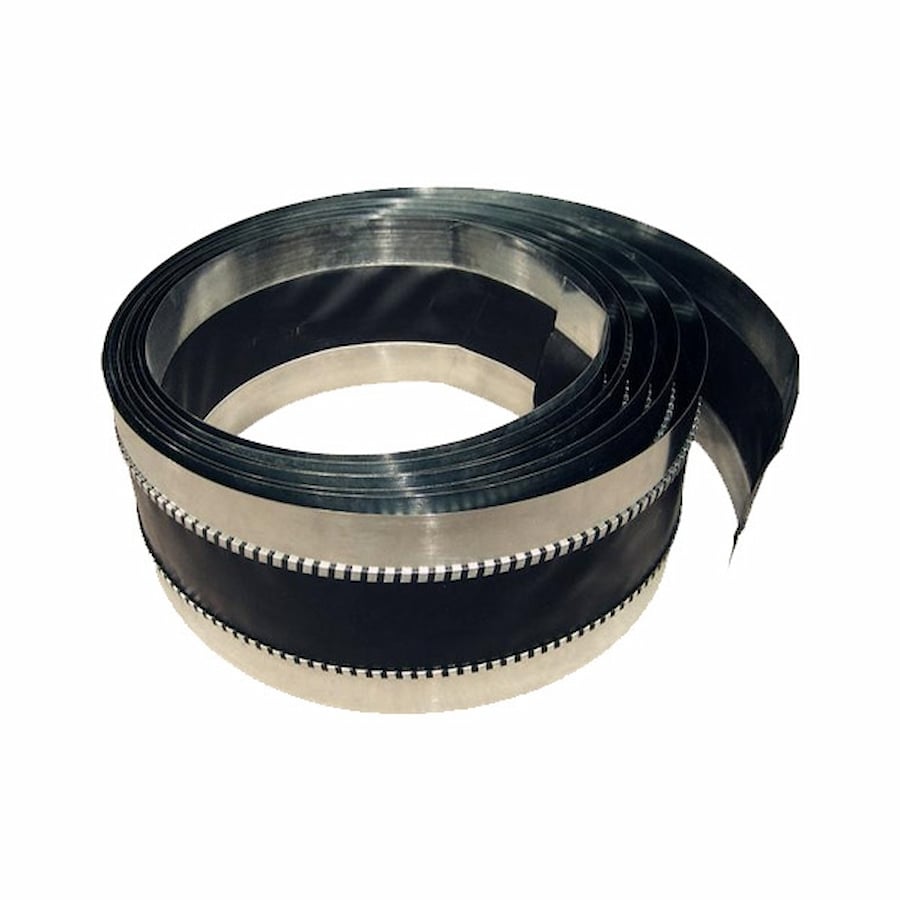

Nối mềm thường 45x100x45 |
Cuộn 25m |
Cuộn |
1 |
1.450.000 |
1.450.000 |
Để có báo giá chính xác theo từng hạng mục công trình, quý khách nên cung cấp kích thước, loại vải mong muốn và số lượng dự kiến để bộ phận kỹ thuật tư vấn và lập báo giá phù hợp nhất.
Ứng Dụng Thực Tế Trong Công Trình
Nối ống gió mềm được ứng dụng rộng rãi trong nhiều loại công trình và hệ thống khác nhau:
-
Kết nối đầu ra/vào của quạt hút công nghiệp, quạt thông gió nhà xưởng.
-
Kết nối cụm dàn lạnh, dàn nóng điều hòa trung tâm với hệ thống ống gió.
-
Hệ thống hút bụi công nghiệp, hút khói nhà bếp thương mại.
-
Các vị trí ống gió đi qua khe co giãn công trình, cần bù trừ chuyển vị kết cấu.
Lưu Ý Khi Đặt Hàng Sản Xuất Khớp Nối Mềm Ống Gió Theo Yêu Cầu
Thông Tin Cần Chuẩn Bị Trước Khi Đặt Hàng
-
Tiết diện và kích thước ống hoặc miệng quạt cần kết nối (tròn, vuông, hoặc chuyển đổi vuông – tròn).
-
Loại vải mong muốn theo điều kiện nhiệt độ vận hành thực tế.
-
Kiểu mặt bích cần đồng bộ với hệ thống ống hiện có.
-
Số lượng và tiến độ giao hàng theo kế hoạch thi công.
Kiểm Tra Trước Khi Lắp Đặt
Trước khi lắp, cần kiểm tra độ căng vừa phải của lớp vải bạt — không nên căng quá mức vì sẽ làm mất tác dụng giảm rung, cũng không nên để chùng quá gây võng và cản trở luồng khí lưu thông bên trong ống.
Câu Hỏi Thường Gặp
Khớp nối mềm ống gió có chống cháy được không?
Loại phổ biến bằng vải simili hoặc canvas thông thường không có khả năng chống cháy đạt chuẩn PCCC. Nếu công trình yêu cầu chống cháy, cần chọn riêng dòng vải chuyên dụng có chứng nhận thử nghiệm chống cháy, không dùng chung với loại cổ bạt tiêu chuẩn.
Cổ bạt mềm ống gió dùng được cho cả ống tròn và ống vuông không?
Có. Sản phẩm được sản xuất theo cả hai dạng tiết diện tròn và vuông, thậm chí có loại chuyển tiếp vuông – tròn để lắp giữa quạt tròn và ống gió vuông.
Tuổi thọ trung bình của khớp nối mềm là bao lâu?
Tuổi thọ phụ thuộc vào chất liệu vải, tần suất rung động của quạt và điều kiện môi trường (nhiệt độ, độ ẩm, hóa chất). Vải canvas hoặc sợi thủy tinh chất lượng tốt thường bền hơn đáng kể so với vải simili giá rẻ trong cùng điều kiện vận hành.
Có thể đặt sản xuất khớp nối mềm theo kích thước riêng không?
Hoàn toàn có thể. Đây là loại vật tư thường được gia công theo kích thước thực tế của từng công trình thay vì chỉ có sẵn theo quy cách cố định.
Kết Luận
Khớp nối mềm ống gió tuy là một chi tiết nhỏ trong toàn bộ hệ thống thông gió nhưng lại giữ vai trò quan trọng trong việc giảm rung, giảm ồn và bảo vệ tuổi thọ đường ống. Việc lựa chọn đúng chất liệu vải, kiểu mặt bích và kích thước phù hợp sẽ giúp hệ thống vận hành ổn định, hạn chế chi phí bảo trì phát sinh về sau.
PHÚ HƯNG – TƯ VẤN ĐẶT HÀNG VẬT TƯ ỐNG GIÓ – NỐI ỐNG GIÓ GIAO NHANH, SỐ LƯỢNG LỚN, GIÁ ƯU ĐÃI
Cơ Khí Phú Hưng chuyên cung cấp vật tư ống gió, khớp nối mềm, cổ bạt và các phụ kiện thông gió cho công trình lớn, nhận đặt hàng sản xuất theo kích thước và bản vẽ riêng của từng dự án. Với năng lực sản xuất tại nhà máy, Phú Hưng cam kết đồng hành cùng chủ đầu tư và nhà thầu cơ điện trong việc cung ứng vật tư đúng tiến độ, đúng thông số kỹ thuật.
