Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, tiêu chuẩn kỹ thuật và cách lựa chọn đúng loại cổ bạt chống cháy cho từng vị trí lắp đặt.

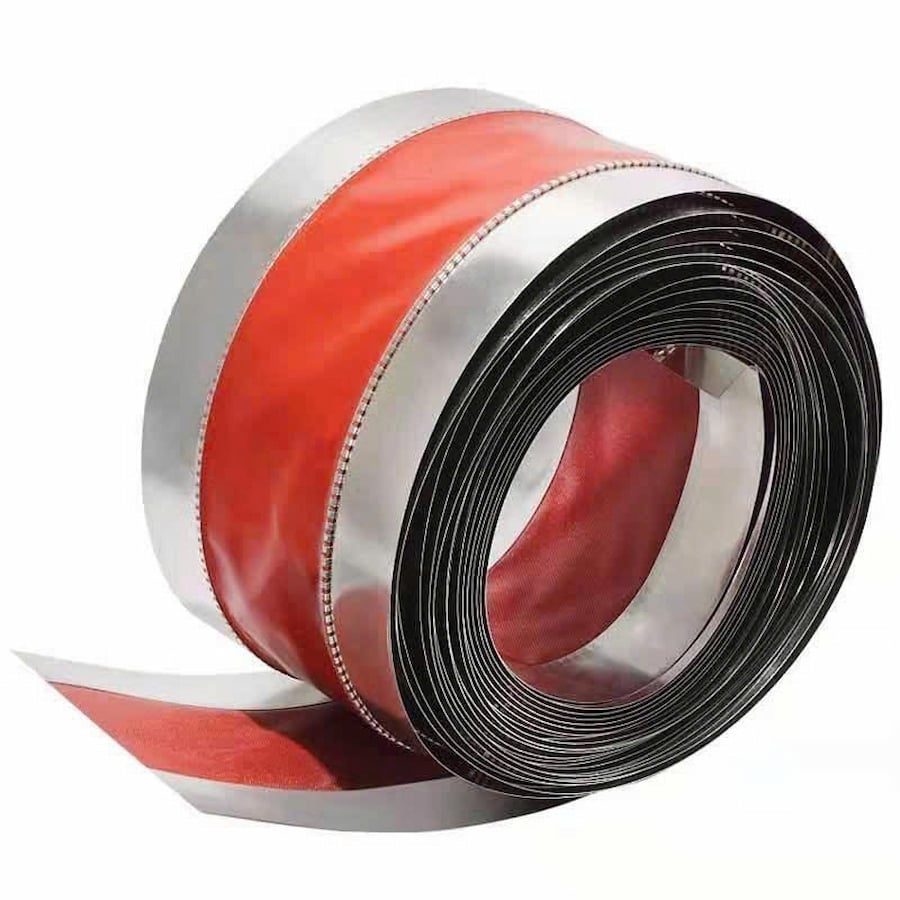

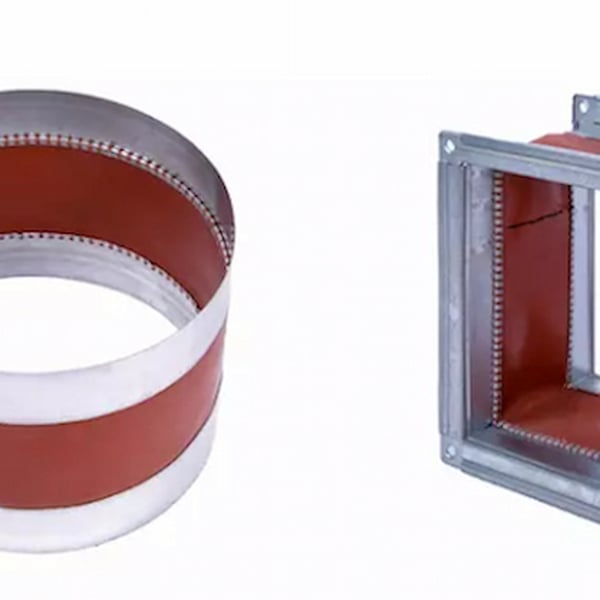

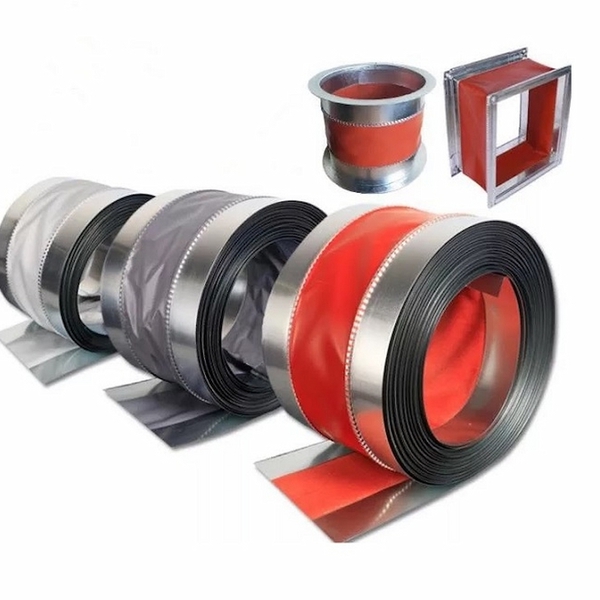

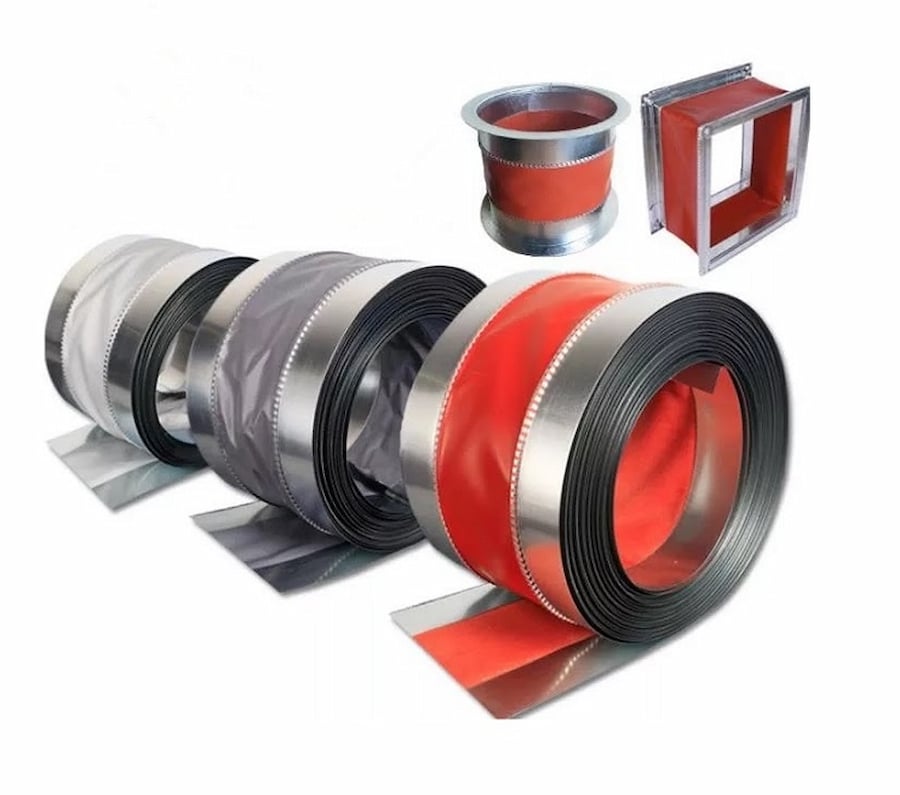

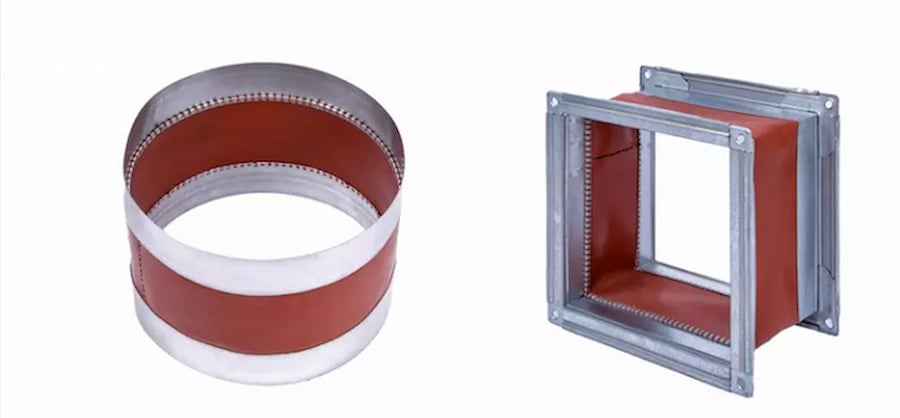

Khớp Nối Mềm Chống Cháy Là Gì?
Khớp nối mềm ống gió hiện có hai nhóm chính khác nhau về cấu tạo và mục đích sử dụng: khớp nối mềm canvas thông thường và khớp nối mềm chống cháy — hai loại sản phẩm được cấu thành từ nguyên vật liệu, cấu tạo và chức năng khác nhau tùy thuộc vào vị trí lắp đặt và mức độ an toàn yêu cầu của công trình.
Riêng với dòng canvas chống cháy, sản phẩm còn được gọi bằng tên khác là cổ bạt chống cháy, đóng vai trò đảm bảo an toàn phòng chống cháy nổ tại các vị trí kết nối nhạy cảm của hệ thống thông gió. Về nguyên lý hoạt động, sản phẩm mang tính năng tương tự các loại cửa cuốn chống cháy: ngăn khói, ngăn cháy và ngăn nhiệt lan truyền qua đường ống trong thời gian nhất định khi sự cố xảy ra.
Vì Sao Cần Phân Biệt Rõ Với Khớp Nối Mềm Thông Thường
Nhiều đơn vị thi công vẫn nhầm lẫn giữa hai dòng sản phẩm này vì hình dáng bên ngoài khá tương đồng. Tuy nhiên, khớp nối mềm canvas thông thường (làm từ vải canvas, polyester hoặc sợi thủy tinh) chỉ chịu nhiệt trong khoảng 80°C đến 280°C và không được thiết kế để đáp ứng thời gian chịu lửa theo quy chuẩn PCCC. Trong khi đó, nối mềm chống cháy phải trải qua kiểm định nhiệt độ làm việc thực tế và thường được yêu cầu bắt buộc tại các vị trí đấu nối với quạt hút khói, AHU, FCU trong hệ thống tăng áp cầu thang hoặc hút khói hành lang.
Cấu Tạo Và Thông Số Kỹ Thuật Của Khớp Nối Mềm Canvas Chống Cháy
Cấu Trúc Nhiều Lớp Của Cổ Bạt Chống Cháy
Một khớp nối mềm canvas chống cháy đạt chuẩn thường có cấu trúc gồm ba lớp chính:
-
Lớp ngoài: mạ thép hoặc tôn kẽm, tăng độ cứng vững và bảo vệ cơ học cho mối nối.
-
Lớp giữa: sợi thủy tinh cách nhiệt, đóng vai trò chính trong khả năng chịu nhiệt và chống cháy.
-
Lớp phủ: vải polyester tráng PVC, tăng khả năng chống nước, chống ẩm và chịu thời tiết khắc nghiệt.
Thông Số Kỹ Thuật Tham Khảo
|
Thông số |
Giá trị phổ biến |
|
Độ dày lớp mạ thép |
0,6 – 1,0 mm |
|
Mật độ phủ nhựa PVC hai mặt |
Khoảng 130 g/m² |
|
Khả năng chịu nhiệt, chống cháy |
Khoảng 310°C |
|
Quy cách cuộn vải |
25 mét/cuộn |
|
Kiểu kết nối |
Mặt bích, hàn, ren hoặc rắc co |
Với các công trình có yêu cầu khắt khe hơn về hút khói sự cố, thị trường còn có dòng vải chịu nhiệt chuyên biệt với ngưỡng chịu lửa lên đến trên 260°C, thậm chí một số dòng đặc chủng có thể vượt mốc 500°C — thường bắt buộc áp dụng cho hệ thống hút khói hành lang, tăng áp cầu thang tòa nhà cao tầng và lò sấy công nghiệp nhiệt độ cao.
Độ Bền Cơ Học Và Khả Năng Chịu Rung
Ngoài khả năng chịu nhiệt, khớp nối mềm canvas chống cháy còn được đánh giá cao về độ dai và độ bền cơ học, chịu được rung động mạnh — đây là lý do sản phẩm được ứng dụng phổ biến trong nối mềm quạt hút khói công suất lớn tại nhà xưởng, nơi vừa có rung động cao vừa đòi hỏi tiêu chuẩn an toàn PCCC nghiêm ngặt.
Tiêu Chí Lựa Chọn Khớp Nối Mềm Canvas Chống Cháy Phù Hợp
Xác Định Đúng Ngưỡng Chịu Nhiệt Theo Vị Trí Lắp Đặt
Không phải vị trí nào trong hệ thống cũng cần cùng một ngưỡng chịu nhiệt. Với hệ thống thông gió hầm giữ xe hoặc nhà cao tầng ở mức tiêu chuẩn cơ bản, dòng canvas chịu nhiệt khoảng 150 – 320°C thường là đủ đáp ứng. Riêng các vị trí hút khói sự cố, tăng áp cầu thang thoát hiểm cần được tính toán riêng theo yêu cầu của đơn vị thiết kế PCCC và hồ sơ thẩm duyệt.
Kiểm Tra Cấu Trúc Lớp Vải Và Nguồn Gốc Vật Liệu
Nên yêu cầu nhà cung cấp công bố rõ cấu trúc các lớp vật liệu (số lớp sợi thủy tinh, độ dày lớp mạ thép, mật độ phủ PVC) thay vì chỉ nhận thông tin chung chung "chống cháy". Vật liệu có nguồn gốc rõ ràng và đã qua kiểm định nhiệt độ làm việc sẽ đảm bảo tính an toàn thực tế khi sự cố xảy ra, không chỉ mang tính hình thức trên hồ sơ.
Đồng Bộ Kiểu Kết Nối Với Hệ Thống Hiện Hữu
Nối mềm chống cháy có nhiều kiểu kết nối khác nhau như mặt bích, hàn, ren hoặc rắc co, cho phép lắp đặt, tháo dỡ và bảo trì tương đối dễ dàng. Cần chọn kiểu kết nối tương thích với hệ thống ống gió và thiết bị hiện có để đảm bảo độ kín khí tại mối nối.
Chọn Đơn Vị Sản Xuất Có Năng Lực Tùy Biến Kích Thước
Vì tiết diện ống gió và vị trí đấu nối quạt, AHU, FCU của mỗi công trình khác nhau, nên ưu tiên nhà cung cấp có khả năng gia công theo kích thước và bản vẽ riêng, thay vì chỉ bán các quy cách có sẵn.
Bảng Giá Khớp Nối Mềm Chống Cháy Tham Khảo
Giá khớp nối mềm chống cháy phụ thuộc vào loại vải (canvas chịu nhiệt tiêu chuẩn hay dòng đặc chủng chịu nhiệt cực cao), độ dày lớp mạ thép, kích thước và số lượng đặt hàng. Vì vậy, đơn giá công bố sẵn chỉ mang tính tham khảo ban đầu.
|
Sản phẩm |
Quy cách |
Đơn vị |
Số lượng |
Đơn giá |
Thành tiền |
|
Nối mềm chống cháy 45x100x45 |
Cuộn 25m |
Cuộn |
1 |
2.100.000 |
2.100.000 |
|
Nối mềm chống cháy 75x100x75 |
Cuộn 25m |
Cuộn |
1 |
2.450.000 |
2.450.000 |
Để nhận báo giá chính xác nhất theo hạng mục công trình, quý khách vui lòng cung cấp các thông tin sau để bộ phận kỹ thuật tư vấn và lập báo giá phù hợp:
-
Kích thước cần lắp đặt
-
Ngưỡng chịu nhiệt yêu cầu
-
Số lượng dự kiến
Ứng Dụng Thực Tế Của Cổ Bạt Chống Cháy Trong Công Trình
-
Kết nối quạt hút khói sự cố với hệ thống ống gió tại hành lang, cầu thang thoát hiểm.
-
Đấu nối AHU, FCU trong hệ thống điều hòa trung tâm tại các tòa nhà cao tầng, khách sạn, trung tâm thương mại.
-
Hệ thống thông gió hầm giữ xe – nơi bắt buộc áp dụng tiêu chuẩn chống cháy cơ bản.
-
Nhà máy, nhà xưởng có quạt công suất lớn, môi trường rung động mạnh kèm yêu cầu an toàn PCCC cao.
Lưu Ý Khi Đặt Hàng Sản Xuất Khớp Nối Mềm Canvas Theo Yêu Cầu
Thông Tin Cần Chuẩn Bị Trước Khi Đặt Hàng
-
Kích thước và tiết diện ống gió hoặc thiết bị cần kết nối (tròn, vuông).
-
Ngưỡng chịu nhiệt yêu cầu theo hồ sơ thiết kế PCCC đã thẩm duyệt.
-
Kiểu kết nối: mặt bích, hàn, ren hay rắc co.
-
Số lượng và tiến độ giao hàng theo kế hoạch thi công.
Kiểm Tra Trước Khi Lắp Đặt Và Nghiệm Thu
Trước khi lắp, cần kiểm tra độ căng vừa phải của lớp vải — không kéo căng quá mức vì sẽ làm giảm khả năng co giãn hấp thụ rung động. Sau khi lắp đặt, nên đối chiếu thông số chịu nhiệt trên nhãn sản phẩm với yêu cầu trong hồ sơ thiết kế trước khi đưa vào biên bản nghiệm thu hệ thống cơ điện, đặc biệt tại các vị trí liên quan trực tiếp đến hệ thống PCCC của tòa nhà.
Câu Hỏi Thường Gặp
Khớp nối mềm canvas thông thường có thay thế được cho khớp nối mềm chống cháy không?
Không nên thay thế. Hai dòng sản phẩm có cấu tạo lớp vật liệu và ngưỡng chịu nhiệt khác nhau; dùng sai loại tại các vị trí bắt buộc theo hồ sơ PCCC có thể khiến công trình không đạt yêu cầu khi nghiệm thu hoặc kiểm tra định kỳ.
Cổ bạt chống cháy có thời hạn sử dụng bao lâu?
Tuổi thọ phụ thuộc vào tần suất rung động, điều kiện môi trường và chất lượng vật liệu ban đầu. Nên kiểm tra định kỳ độ đàn hồi và tình trạng lớp vải để kịp thời thay thế trước khi vật liệu bị chai cứng hoặc rạn nứt.
Có cần giấy kiểm định riêng cho khớp nối mềm chống cháy không?
Với các công trình yêu cầu nghiệm thu PCCC, nên yêu cầu nhà cung cấp cung cấp tài liệu kỹ thuật hoặc kết quả test nhiệt độ làm việc của sản phẩm để lưu hồ sơ, thay vì chỉ dựa vào mô tả thương mại chung chung.
Có thể đặt sản xuất khớp nối mềm chống cháy theo kích thước riêng không?
Hoàn toàn có thể. Đây là loại vật tư thường được gia công theo kích thước thực tế và bản vẽ của từng công trình, đảm bảo khớp chính xác với vị trí đấu nối quạt hoặc thiết bị.
PHÚ HƯNG – TƯ VẤN ĐẶT HÀNG VẬT TƯ ỐNG GIÓ – NỐI ỐNG GIÓ CHỐNG CHÁY GIAO NHANH, SỐ LƯỢNG LỚN, GIÁ ƯU ĐÃI
Khớp nối mềm chống cháy không chỉ đơn thuần là phụ kiện giảm rung, giảm ồn như khớp nối mềm thông thường, mà còn là một mắt xích an toàn quan trọng trong hệ thống PCCC của công trình. Việc hiểu rõ cấu tạo, thông số chịu nhiệt và lựa chọn đúng loại canvas chống cháy cho từng vị trí sẽ giúp hệ thống thông gió vừa vận hành ổn định, vừa đảm bảo an toàn khi có sự cố cháy nổ xảy ra.
Cơ Khí Phú Hưng chuyên cung cấp vật tư ống gió, khớp nối mềm canvas, cổ bạt chống cháy và các phụ kiện thông gió cho công trình lớn, nhận đặt hàng sản xuất theo kích thước và bản vẽ riêng của từng dự án. Với năng lực sản xuất tại nhà máy, Phú Hưng cam kết đồng hành cùng chủ đầu tư và nhà thầu cơ điện trong việc cung ứng vật tư đúng tiến độ, đúng thông số kỹ thuật.
