Van MFD Là Gì? Cấu tạo & Báo giá van chặn lửa MFD

Van gió MFD là thiết bị không thể thiếu trong hệ thống thông gió của các công trình lớn, đóng vai trò quan trọng trong công tác phòng cháy chữa cháy (PCCC). Bài viết dưới đây, Cơ Khí Phú Hưng sẽ giúp bạn hiểu rõ van MFD là gì, cấu tạo, nguyên lý hoạt động, các tiêu chí sản xuất đạt chuẩn cũng như những câu hỏi thường gặp khi trao đổi, đặt hàng với nhà sản xuất.

1. Van MFD Là Gì?

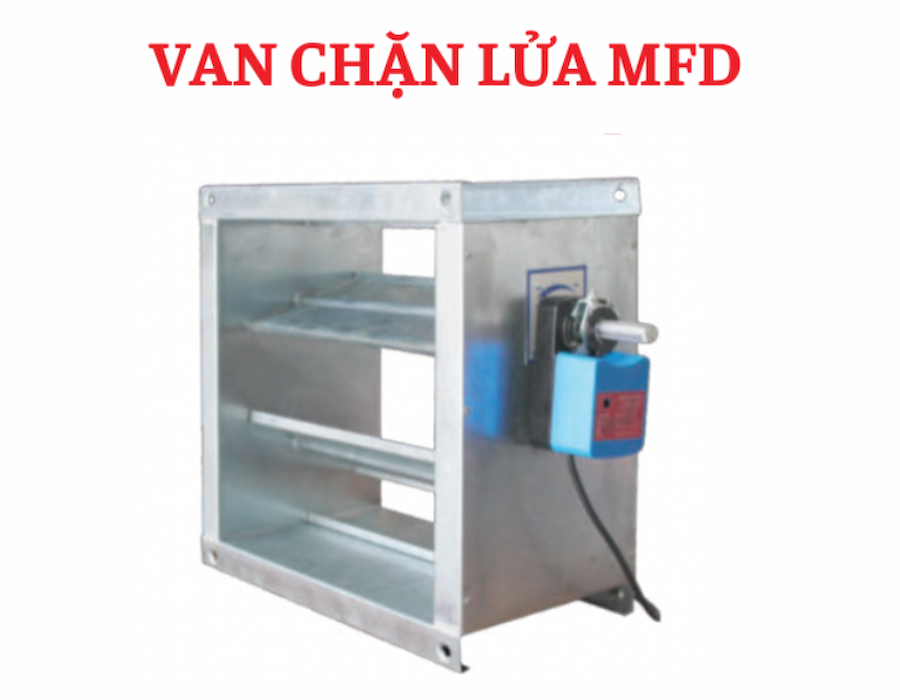

Van gió MFD (Motorized Fire Damper) — hay còn gọi là van chặn lửa, van gió chống cháy điều khiển động cơ — là loại van được lắp đặt trong hệ thống đường ống thông gió, có nhiệm vụ tự động đóng lại khi phát hiện cháy nhằm ngăn khói và lửa lan truyền qua các khu vực khác của tòa nhà.

Khác với van FD truyền thống (đóng bằng cầu chì nhiệt thuần túy), van MFD được tích hợp thêm động cơ điện, cho phép:

• Đóng/mở van tự động khi kết nối với hệ thống báo cháy trung tâm.

• Giám sát trạng thái van từ xa qua tủ điều khiển PCCC.

• Phản hồi tín hiệu nhanh hơn, phù hợp với các công trình yêu cầu tiêu chuẩn PCCC cao như bệnh viện, trung tâm thương mại, nhà máy sản xuất.

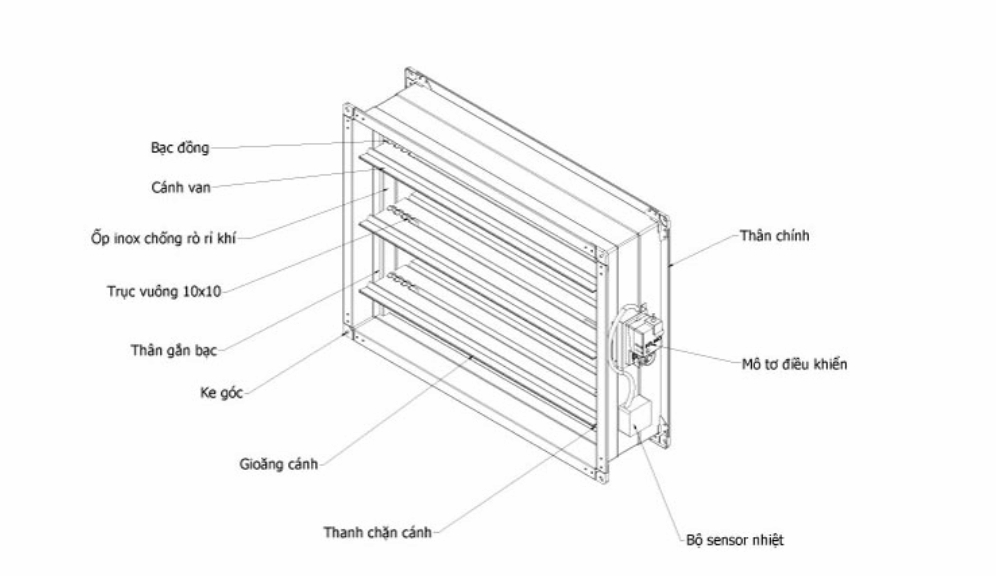

2. Cấu Tạo Van Gió MFD

Van MFD gồm 3 bộ phận chính:

Bộ phận	Chức năng	Vật liệu phổ biến
Thân van	Khung bao bọc, cố định vào đường ống gió	Thép mạ kẽm, inox
Lá van (cánh van)	Đóng/mở dòng khí, ngăn lửa và khói khi đóng	Tôn mạ kẽm hoặc thép dày 0.8–2mm
Cầu chì nhiệt/động cơ điện	Kích hoạt đóng van khi nhiệt độ tăng đột ngột hoặc nhận tín hiệu báo cháy	Hợp kim chảy ở 70–80°C, motor điện 24V/220V

Ngoài ra, van MFD thường được trang bị thêm:

• Công tắc hành trình (limit switch): báo trạng thái đóng/mở về trung tâm điều khiển.

• Tay quay cơ khí dự phòng: cho phép vận hành thủ công khi mất điện.

• Van đo áp/lỗ kiểm tra: phục vụ công tác bảo trì, kiểm định định kỳ.

3. Nguyên Lý Hoạt Động

Van MFD hoạt động dựa trên chênh lệch nhiệt độ giữa bên trong đường ống và môi trường xung quanh:

1. Trong điều kiện bình thường, lá van mở, không khí lưu thông tự do.

2. Khi nhiệt độ trong ống tăng đột ngột lên khoảng 70–80°C (do cháy), cầu chì nhiệt nóng chảy và đứt, hoặc động cơ điện nhận tín hiệu từ hệ thống báo cháy.

3. Lá van tự động đóng kín, ngăn lửa và khói lan sang khu vực khác.

4. Tín hiệu trạng thái đóng được gửi về phòng điều khiển trung tâm để cảnh báo và điều phối xử lý sự cố.

4. Thông Số Kỹ Thuật Van MFD

• Tên sản phẩm: Van chặn lửa MFD (Motorized Fire Damper)

• Cơ chế hoạt động: Điều khiển bằng động cơ điện, tích hợp hệ thống báo cháy trung tâm

• Chất liệu: Thép mạ kẽm tiêu chuẩn hoặc inox, chống gỉ, chống biến dạng

• Độ dày: 0.8mm – 2.0mm tùy yêu cầu thiết kế

• Kích thước: Sản xuất theo yêu cầu, các size phổ biến: 200x200, 300x300, 500x500, 800x800mm và các kích thước lớn theo dự án

• Tiêu chuẩn chịu lửa: EI60, EI90, EI120 (tùy cấu hình sản phẩm)

• Điện áp điều khiển: 24V DC hoặc 220V AC (tùy thiết kế hệ thống)

• Ứng dụng: Tòa nhà văn phòng, trung tâm thương mại, nhà máy sản xuất, bệnh viện, khách sạn, chung cư cao tầng

5. Tiêu Chí Sản Xuất Van MFD Đạt Chuẩn

Để đảm bảo van MFD vận hành ổn định và đáp ứng yêu cầu PCCC, quá trình sản xuất cần tuân thủ các tiêu chí sau:

5.1 Vật liệu đầu vào

• Thép/tôn mạ kẽm hoặc inox có nguồn gốc rõ ràng, có chứng chỉ chất lượng (CO/CQ).

• Độ dày vật liệu được kiểm tra bằng thiết bị đo chuyên dụng trước khi đưa vào gia công.

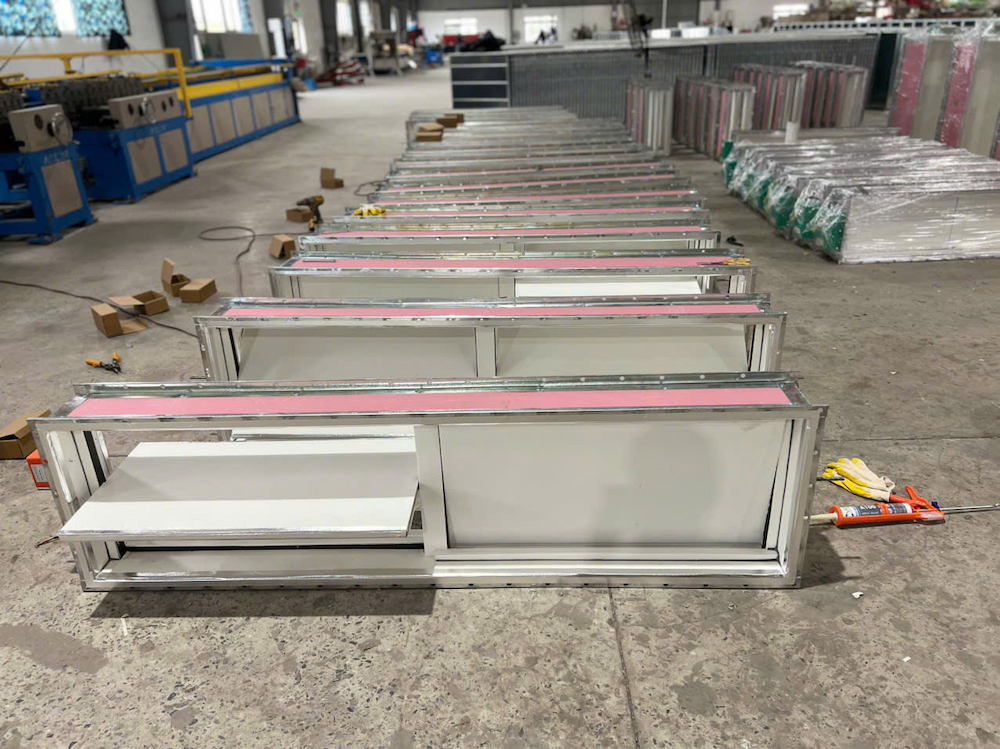

5.2 Gia công cơ khí

• Cắt, dập, uốn lá van bằng máy CNC để đảm bảo độ chính xác kích thước, tránh hở khe khi đóng van.

• Hàn mối nối thân van bằng công nghệ hàn kín, chống rò rỉ khí.

• Sơn tĩnh điện hoặc mạ kẽm nhúng nóng để tăng khả năng chống ăn mòn.

5.3 Lắp ráp và kiểm tra động cơ

• Động cơ điện và cầu chì nhiệt được kiểm tra hoạt động độc lập trước khi lắp vào van.

• Kiểm tra thời gian đóng van (thường yêu cầu đóng hoàn toàn trong vài giây sau khi nhận tín hiệu).

5.4 Kiểm định và chứng nhận

• Van thành phẩm được kiểm tra khả năng chịu lửa theo tiêu chuẩn EI60/EI90/EI120.

• Kiểm định bởi cơ quan có thẩm quyền (Cục Cảnh sát PCCC, đơn vị đo lường chất lượng) trước khi xuất xưởng.

• Cung cấp đầy đủ hồ sơ CO/CQ, biên bản thử nghiệm khi bàn giao cho công trình.

5.5 Đóng gói và vận chuyển

• Đóng gói bằng khung gỗ hoặc màng bọc chống va đập, chống ẩm.

• Dán nhãn thông tin sản phẩm (kích thước, ngày sản xuất, tiêu chuẩn chịu lửa) trên từng van.

6. Đặc Tính Nổi Bật Của Van Gió MFD

Lắp đặt ngay đầu đường ống thông gió: giúp cách ly nhanh khu vực cháy, ngăn khói bụi và lửa lan sang hệ thống thông gió khác.

Độ bền vượt trội: chế tạo từ tôn mạ kẽm hoặc inox dày 0.8–2mm, chịu được điều kiện vận hành khắc nghiệt trong thời gian dài.

Tích hợp cầu chì nhiệt an toàn: cho phép điều chỉnh ngưỡng nhiệt kích hoạt phù hợp với từng loại công trình, kể cả nhà máy công suất lớn.

7. Các Yếu Tố Ảnh Hưởng Đến Giá Van MFD

Giá van MFD trên thị trường có sự chênh lệch tùy theo:

1. Kích thước van — kích thước càng lớn, chi phí vật liệu và gia công càng cao. Ví dụ: van 2200x1000 có giá niêm yết khoảng 17,690,000 VNĐ, trong khi van 2000x700 chỉ khoảng 14,230,000 VNĐ.

2. Chất liệu sản xuất — thép mạ kẽm hay inox, độ dày vật liệu càng lớn thì khả năng chống cháy và độ bền càng cao, giá thành cũng tăng theo.

3. Cơ chế đóng/mở — van MFD dùng motor điện, hiện đại hơn van FD (đóng bằng cầu chì nhiệt thuần túy) nên giá thường cao hơn. Ví dụ: van FD 2200x1000 giá khoảng 14,280,000 VNĐ, trong khi van MFD cùng kích thước khoảng 17,690,000 VNĐ.

4. Thương hiệu và tiêu chuẩn PCCC — van đạt chuẩn EI60, EI90, EI120 có mức giá khác nhau; sản phẩm từ đơn vị uy tín như Phú Hưng thường có giá cao hơn nhưng đảm bảo đầy đủ chứng chỉ kiểm định.

5. Số lượng đặt hàng và yêu cầu gia công riêng — đặt số lượng lớn thường được chiết khấu; kích thước đặc biệt ngoài tiêu chuẩn sẽ có phụ phí gia công.

8. Bảng Giá Tham Khảo Van chặn lửa MFD Phú Hưng

STT	Kích thước van (mm)	Giá niêm yết Van FD (VNĐ)	Giá niêm yết Van MFD (VNĐ)
1	2200x1000	14,280,000	17,690,000
2	2200x800	12,640,000	16,070,000
3	2100x700	11,400,000	15,040,000
4	2000x900	12,330,000	15,700,000
5	2000x700	10,840,000	14,230,000

(Bảng trên chỉ trích dẫn một số mẫu từ bảng giá chi tiết của Phú Hưng. Giá có thể thay đổi theo thời điểm và yêu cầu cụ thể của dự án.)

9. Câu Hỏi Thường Gặp Khi Mua Van MFD

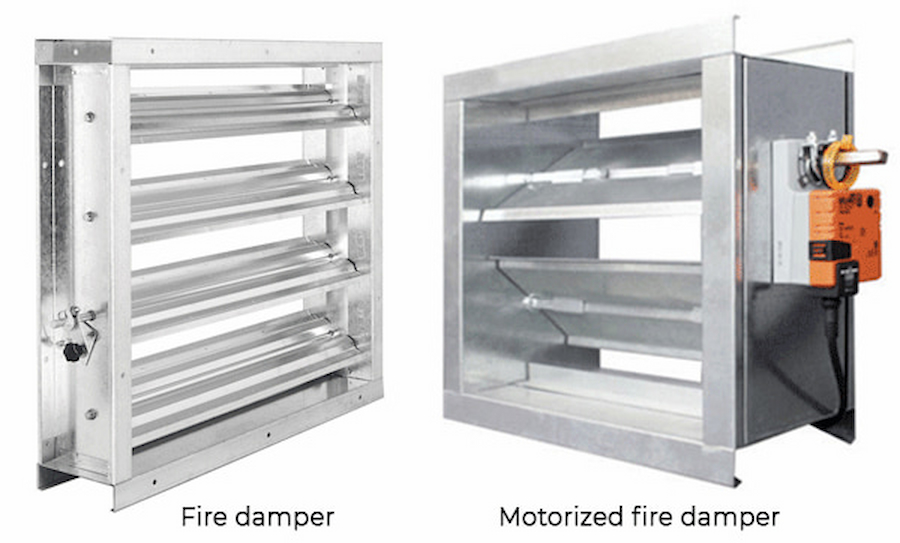

9.1. Van MFD khác van FD ở điểm nào? Van FD đóng hoàn toàn dựa vào cầu chì nhiệt (thụ động), còn van MFD có thêm động cơ điện, có thể đóng/mở chủ động theo tín hiệu từ hệ thống báo cháy trung tâm, đồng thời phản hồi trạng thái về phòng điều khiển.

9.2. Cần cung cấp thông tin gì cho nhà sản xuất để được báo giá chính xác? Khách hàng nên cung cấp: kích thước lắp đặt thực tế, tiêu chuẩn chịu lửa yêu cầu (EI60/EI90/EI120), điện áp điều khiển hệ thống (24V hay 220V), số lượng đặt hàng và bản vẽ kỹ thuật (nếu có) để nhà sản xuất tư vấn chính xác nhất.

9.3. Thời gian sản xuất và giao hàng van MFD mất bao lâu? Với các kích thước tiêu chuẩn, thời gian sản xuất thường ngắn hơn do có sẵn khuôn mẫu. Với kích thước đặc biệt theo yêu cầu, thời gian sẽ kéo dài hơn tùy theo số lượng và độ phức tạp của đơn hàng. Nên trao đổi trực tiếp với nhà sản xuất để có lịch giao hàng cụ thể.

9.4. Van MFD có cần bảo trì định kỳ không? Có. Nên kiểm tra định kỳ (thường 6 tháng hoặc 1 năm/lần) các bộ phận: động cơ điện, cầu chì nhiệt, lá van, công tắc hành trình để đảm bảo van hoạt động chính xác khi có sự cố.

9.5. Làm sao để kiểm tra chất lượng van MFD trước khi nhận hàng? Yêu cầu nhà sản xuất cung cấp đầy đủ hồ sơ CO/CQ, biên bản thử nghiệm khả năng chịu lửa, và có thể yêu cầu kiểm tra thực tế tại xưởng trước khi xuất hàng, đặc biệt với các đơn hàng số lượng lớn.

9.6. Có thể đặt van MFD với kích thước ngoài tiêu chuẩn không? Có. Nhà sản xuất có thể gia công theo kích thước riêng của công trình, tuy nhiên chi phí và thời gian sản xuất sẽ cao hơn so với các size tiêu chuẩn có sẵn.

9.7. Van MFD có bảo hành không? Hầu hết nhà sản xuất uy tín đều có chính sách bảo hành cho động cơ điện và các bộ phận cơ khí, thời hạn cụ thể nên được thỏa thuận rõ trong hợp đồng mua bán.

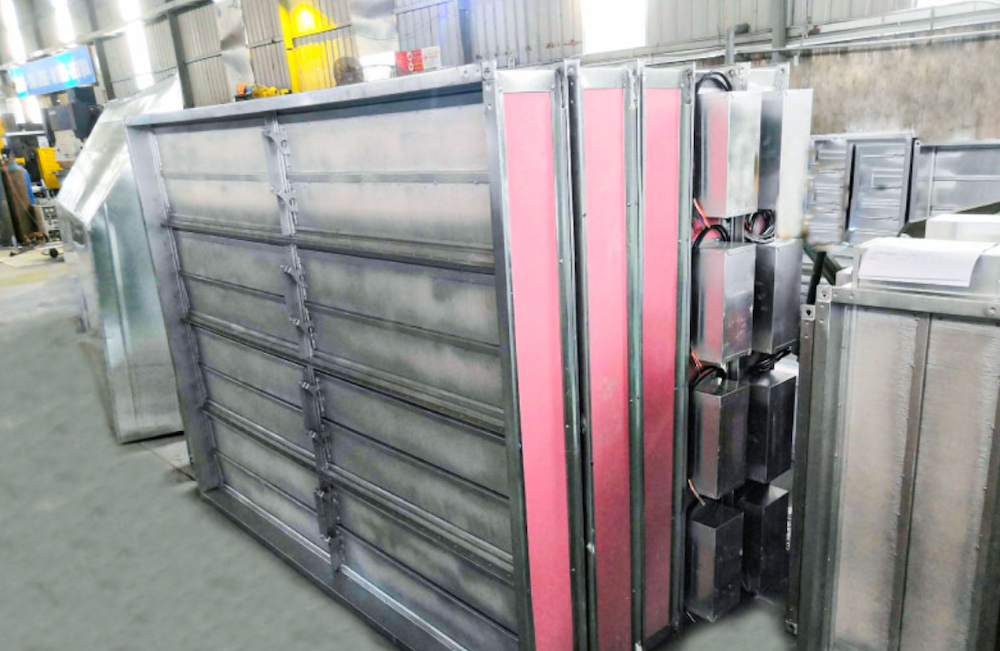

10. Sản Xuất Gia Công Van MFD Chất Lượng Tại Cơ Khí Phú Hưng

Trên thị trường hiện nay có rất nhiều nhà cung cấp van chống cháy, tuy nhiên để đảm bảo chất lượng và độ an toàn cho công trình, khách hàng cần tìm hiểu kỹ về nguồn gốc vật liệu, quy trình sản xuất và chứng nhận kiểm định của sản phẩm.

Tại Cơ Khí Phú Hưng, chúng tôi cung cấp đầy đủ các loại van chống cháy với đa dạng mẫu mã, kích thước và mức giá, đảm bảo tuân thủ nghiêm ngặt các tiêu chí sản xuất từ khâu chọn vật liệu, gia công cơ khí, lắp ráp động cơ đến kiểm định chất lượng trước khi xuất xưởng. Đội ngũ kỹ thuật sẵn sàng tư vấn thông số phù hợp với từng loại công trình và hỗ trợ báo giá chi tiết theo yêu cầu.
