Van nrd: Bảng giá van gió 1 chiều nrd tư vấn chi tiết

Trong các hệ thống thông gió, điều hòa không khí trung tâm (HVAC) tại các tòa nhà, nhà xưởng, việc kiểm soát hướng đi của dòng khí và ngăn chặn hiện tượng luồng khí ngược là yếu tố cốt lõi quyết định hiệu suất hệ thống. Để giải quyết bài toán này, van gió 1 chiều (hay còn gọi là Non-Return Damper - NRD) là thiết bị bắt buộc phải có.

Bài viết này, Cơ Khí Phú Hưng sẽ cung cấp cho bạn cái nhìn toàn diện về cấu tạo, nguyên lý hoạt động của van gió nrd cùng bảng tra cứu kích thước, báo giá vật tư đi kèm tiêu chuẩn kỹ thuật.

Van Gió 1 Chiều NRD Là Gì? Nguyên Lý Hoạt Động Kỹ Thuật



Van NRD - Non-Return Damper

Van gió 1 chiều (tiếng Anh: Non-Return Damper, ký hiệu: NRD) là loại van 1 chiều ống gió được sử dụng trên đường ống cấp khí hoặc hút xả khí. Chức năng chính của van gió 1 chiều là chỉ cho phép dòng không khí lưu thông theo một hướng duy nhất và tự động đóng lại để ngăn dòng khí đi ngược lại khi hệ thống quạt thông gió ngừng hoạt động. Điều này giúp ngăn chặn mùi hôi, bụi bẩn, côn trùng hoặc không khí ô nhiễm từ bên ngoài tràn vào trong phòng.

Cơ chế vận hành cơ học

Van hoạt động hoàn toàn dựa trên nguyên lý cơ học tự động (áp suất dòng khí và trọng lực):

• Khi quạt chạy (Mở van): Áp suất dòng gió thổi vào cánh van thắng được trọng lực (hoặc lực lò xo phản hồi), đẩy cánh van mở ra để lưu thông khí.

• Khi quạt dừng (Đóng van): Áp suất khí bằng không, dưới tác dụng của trọng lực cánh van hoặc lò xo đối trọng, cánh van sẽ tự động khép kín hoàn toàn, ngăn chặn tuyệt đối dòng khí lưu chuyển ngược lại.

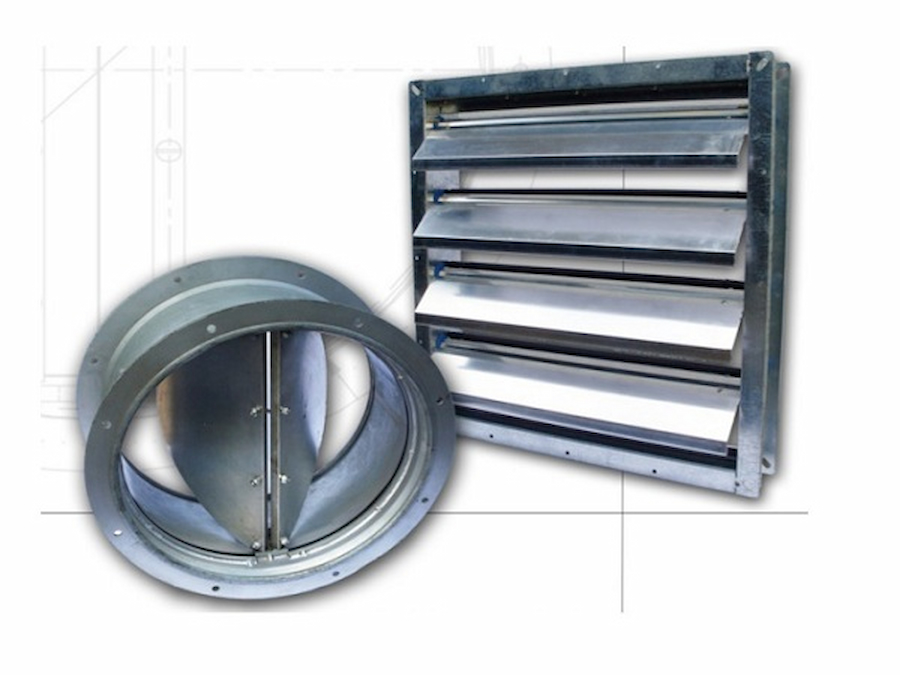

Các biên dạng phổ biến

Tùy thuộc vào thiết kế hệ thống ống dẫn, thiết bị được chia thành hai dạng chính:

1. Van gió 1 chiều vuông/chữ nhật: Thường lắp trên vách thiết bị hoặc các đoạn ống chính quy mô lớn.

2. Van gió 1 chiều tròn: Phổ biến nhất là dòng van gió 1 chiều d100 (đường kính tiêu chuẩn D100mm), chuyên dùng cho hệ thống hút mùi nhà vệ sinh, bếp gia đình hoặc căn hộ chung cư.

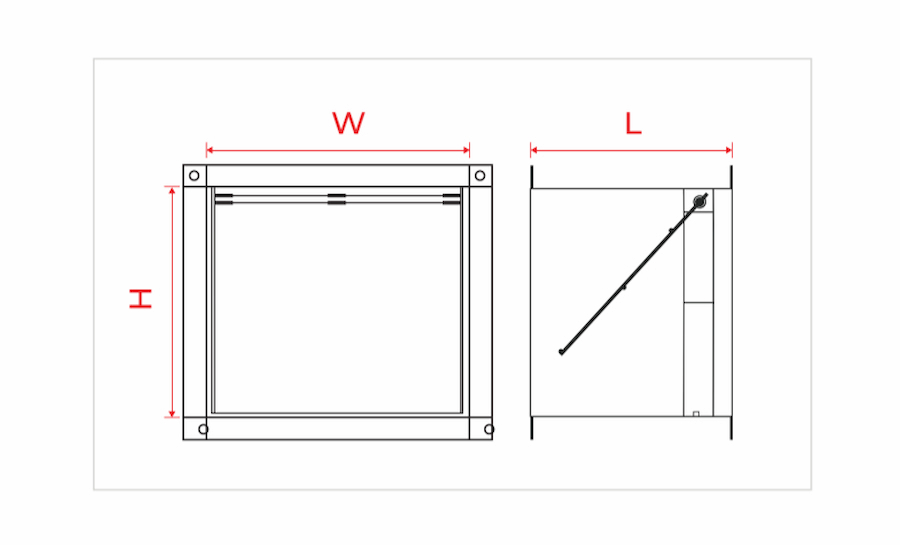

Bản Vẽ Kỹ Thuật & Vị Trí Lắp Đặt Tiêu Chuẩn



Theo tiêu chuẩn lắp đặt hệ thống cơ điện (M&E), van gió 1 chiều nrd được định vị tại các điểm mấu chốt sau trong bản vẽ thuyết minh hệ thống:

• Vị trí đầu đẩy của quạt ly tâm hoặc quạt hướng trục: Ngăn hiện tượng gió từ trục ống chính thổi ngược vào quạt khi quạt đó đang dừng (đối với hệ thống nhiều quạt chạy song song chung một trục ống).

• Vị trí cuối đường ống xả thải: Ngăn gió trời, mưa và không khí độc hại từ môi trường bên ngoài lùa ngược vào hệ thống điều hòa nội bộ.

Thông số vật liệu tiêu chuẩn:

• Thân van: Thường gia công bằng tôn mạ kẽm (GI) độ dày từ 0.75mm – 1.15mm hoặc inox 304 để chống ăn mòn.

• Trục van & Cánh van: Bằng nhôm định hình lá mỏng, trọng lượng nhẹ giúp tối ưu hóa độ nhạy mở van khi áp suất gió nhỏ.

Bảng Báo Giá Miệng Gió 1 Lớp & Phụ Kiện Hệ Thống Đồng Bộ



Trong một hệ thống thông gió hoàn chỉnh, ở điểm cuối của đường ống lắp van 1 chiều ống gió luôn cần kết hợp với hệ thống miệng gió 1 lớp (Single Layer Supply/Return Air Grille) để điều tiết và phân tán đều dòng khí ra không gian.

Bảng giá van 1 chiều PG113 được xây dựng dựa trên kích thước thực tế của cửa gió hoặc hệ thống thông gió cần lắp đặt. Giá sản phẩm được tính theo hai thông số chính là chiều ngang (W) và chiều cao (H) của cổ nối, giúp khách hàng dễ dàng tra cứu và lựa chọn đúng sản phẩm phù hợp với công trình.

Nguyên tắc tra cứu bảng giá

Để xác định giá van 1 chiều PG113, khách hàng thực hiện theo các bước sau:

Bước 1: Xác định kích thước chiều ngang (W) của cổ nối.

Bước 2: Xác định kích thước chiều cao (H) của cổ nối.

Bước 3: Đối chiếu hàng ngang và cột dọc trong bảng để tìm mức giá tương ứng.

Ví dụ:

• Van 1 chiều kích thước 400 x 400 mm có giá 229.000 VNĐ/bộ.

• Van 1 chiều kích thước 600 x 800 mm có giá 581.000 VNĐ/bộ.

• Van 1 chiều kích thước 1.000 x 1.000 mm có giá 1.084.000 VNĐ/bộ.

BẢNG GIÁ VAN 1 CHIỀU - PG113
		Tra theo kích thước chiều cao
	K.T Cổ	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200
Tra theo kích thöôùc chieàu ngang(W)	200	121	149	159	169	179	202	239	250	262	287	298	310	321	383	396	409	421	448	461	473	486
	250	130	159	170	181	192	216	256	269	281	308	320	332	344	413	427	440	454	483	496	510	523
	300	138	170	181	193	204	230	274	287	300	329	342	355	368	442	457	472	486	517	531	546	560
	350	147	180	192	204	217	244	292	306	320	350	364	378	391	472	488	503	519	551	567	582	597
	400	156	190	203	216	229	257	309	324	339	371	385	400	415	501	518	534	551	585	602	618	634
	450	165	200	214	228	241	271	327	343	358	392	407	423	438	531	548	566	583	619	637	654	671
	500	202	243	259	276	293	328	344	361	378	412	429	445	462	560	578	597	615	653	672	690	708
	550	213	255	273	290	308	344	362	379	397	433	451	468	485	589	609	628	647	687	707	726	745
	600	224	267	286	304	323	361	379	398	416	454	472	490	508	618	639	659	679	721	741	762	782
	650	234	280	299	318	338	378	397	416	435	475	494	513	531	647	669	690	711	755	776	797	818
	700	245	292	312	332	353	394	414	434	454	495	515	535	555	676	699	721	743	789	811	833	855
	750	283	348	373	398	423	482	507	532	557	615	640	664	689	832	859	886	914	976	1.003	1.030	1.057
	800	296	363	389	415	442	503	529	555	581	642	668	694	719	869	898	926	954	1.020	1.048	1.076	1.105
	850	351	426	456	487	518	587	618	648	678	747	777	807	837	906	936	966	995	1.064	1.093	1.122	1.152
	900	365	443	475	507	539	611	643	674	706	778	809	840	872	943	974	1.005	1.036	1.107	1.138	1.168	1.199
	950	380	461	494	527	560	635	668	701	733	808	841	873	906	980	1.012	1.044	1.076	1.151	1.182	1.214	1.246
	1000	394	478	512	547	581	659	693	727	761	839	873	906	940	1.017	1.051	1.084	1.117	1.194	1.227	1.260	1.293
	1050	408	495	531	566	602	683	718	753	789	869	904	939	974	1.054	1.089	1.123	1.157	1.237	1.271	1.306	1.340
	1100	423	512	549	586	623	707	743	780	816	900	936	972	1.008	1.091	1.127	1.162	1.198	1.280	1.316	1.351	1.386
	1150	437	530	568	606	644	731	768	806	843	930	967	1.004	1.042	1.127	1.164	1.201	1.238	1.323	1.360	1.396	1.433
	1200	451	547	586	625	664	754	793	832	871	960	999	1.037	1.075	1.164	1.202	1.240	1.278	1.366	1.404	1.442	1.479

Đặc điểm của bảng giá

• Giá tăng theo kích thước thực tế của van.

• Các kích thước tiêu chuẩn dao động từ 200 mm đến 1.200 mm.

• Hỗ trợ đa dạng quy cách phù hợp cho hệ thống thông gió dân dụng, thương mại và công nghiệp.

• Các kích thước lớn có giá thành cao hơn do sử dụng nhiều vật tư và gia công phức tạp hơn.

Lưu ý khi đặt hàng

• Giá trong bảng áp dụng cho các kích thước tiêu chuẩn.

• Các kích thước ngoài bảng hoặc sản phẩm gia công theo yêu cầu sẽ được báo giá riêng.

• Giá có thể thay đổi tùy theo vật liệu chế tạo (tôn mạ kẽm, inox, nhôm), độ dày vật liệu và số lượng đặt hàng.

• Đối với các dự án số lượng lớn, khách hàng nên liên hệ trực tiếp để nhận báo giá và chính sách chiết khấu tốt nhất.

Xem chi tiết, đầy đủ tại đây: PG-102 bao gia mieng gio 1 lop

Liên Hệ Tư Vấn Thiết Kế Và Cung Cấp Phụ Kiện Ống Gió Tại Cơ Khí Phú Hưng

Việc chọn lựa đúng chủng loại van gió 1 chiều d100, các dòng van gió nrd hay kích thước miệng gió đóng vai trò quyết định đến áp suất tĩnh của đường ống và độ ồn của toàn hệ thống khi vận hành.

Tại Cơ Khí Phú Hưng, chúng tôi mang đến giải pháp trọn gói:

• Tư vấn chuyên sâu: Tính toán tổn thất áp suất, lưu lượng gió (m³/h) để chọn mã sản phẩm tối ưu.

• Sản xuất tiêu chuẩn cao: Toàn bộ van gió và miệng gió được gia công trên dây chuyền CNC hiện đại, đảm bảo cánh van đóng khít, không rơ lắc, không gây tiếng kiết cơ học.

• Đầy đủ chứng nhận vật liệu: Cung cấp CO, CQ và bàn giao hồ sơ thuyết minh kỹ thuật chi tiết cho nhà thầu nghiệm thu.

Xem thêm: VAN MỘT CHIỀU ỐNG GIÓ VUÔNG
