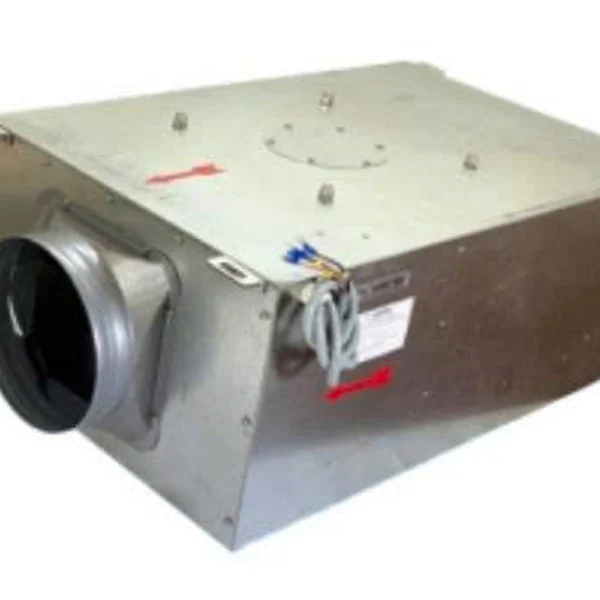

Quạt Vortex CBX - Quạt Hút Mái Giếng Trời: Review Kỹ Thuật

Trong các dự án xây dựng dân dụng và công nghiệp hiện nay, bài toán thông gió cho giếng trời, hành lang kín hay các không gian thiếu cửa sổ trực tiếp ngày càng được đặt ra cấp thiết hơn. Quạt vortex dòng CBX — quạt ly tâm hút mái giếng trời — đang trở thành lựa chọn kỹ thuật được nhiều nhà thầu M&E, kỹ sư thiết kế và chủ đầu tư ưu tiên tích hợp vào hệ thống thông gió của công trình. Bài viết dưới đây phân tích toàn diện sản phẩm này dưới góc nhìn của đối tác, nhà thầu và đơn vị sử dụng thực tế.

1. Quạt Vortex CBX Là Gì?



1.1. Cbx là gì?

CBX là dòng quạt ly tâm hút mái giếng trời nằm trong hệ sinh thái sản phẩm Vortex Fresh Air, được thiết kế chuyên biệt để sử dụng trong các hệ thống thông gió cấp và thoát khí. Điểm đặc trưng của CBX là khả năng tạo áp suất tĩnh cao, vận hành bền bỉ và tích hợp linh hoạt vào hệ thống đường ống gió từ đầu vào đến cuối tuyến ống.

Khác với quạt hướng trục (axial fan) thông thường chỉ phù hợp với kênh gió có trở lực thấp, CBX sử dụng nguyên lý ly tâm: không khí được hút vào dọc theo trục quạt, sau đó bị đẩy ra theo phương hướng tâm nhờ lực ly tâm của cánh quạt — tạo ra áp suất đủ lớn để vượt qua trở lực của các đường ống dài, có co cút, tê, van gió và nhiều phụ kiện.

1.2. So sánh nguyên lý làm việc: quạt ly tâm vs quạt hướng trục

Tiêu chí so sánh	Quạt ly tâm (CBX)	Quạt hướng trục
Hướng dòng khí	Vuông góc với trục quay	Song song với trục quay
Áp suất tĩnh tạo ra	Cao (phù hợp hệ thống ống dài, nhiều phụ kiện)	Thấp (chỉ phù hợp ống ngắn, trở lực nhỏ)
Lưu lượng gió	Vừa đến lớn	Lớn nhưng áp thấp
Hiệu quả khi có trở lực	Tốt — giữ được lưu lượng khi áp tăng	Kém — lưu lượng giảm mạnh khi áp tăng
Ứng dụng điển hình	Hệ thống giếng trời, ống gió nhiều tầng	Quạt thông gió nhà vệ sinh, tường mỏng
Độ ồn	Thấp hơn ở cùng lưu lượng	Cao hơn do tốc độ cánh quạt lớn

1.3. Vị trí CBX trong hệ thống thông gió hoàn chỉnh

Trong một hệ thống thông gió đầy đủ, CBX thường được bố trí tại một trong các vị trí sau:

• Đầu hút trên mái (giếng trời) để kéo không khí từ tầng dưới lên và xả ra ngoài.
• Điểm giữa đường ống dài để tăng cường lưu lượng và bù tổn thất áp (kết hợp cùng quạt inline).
• Đầu cấp khí tươi khi tích hợp với filterbox, hộp hồi nhiệt hoặc máy ERV.

---

2. Thông Số Kỹ Thuật Chi Tiết Quạt Hút Gió Giếng Trời CBX

2.1. Bảng thông số tổng quan

Thông số	Giá trị	Ghi chú
Tên sản phẩm	CBX	Dòng quạt ly tâm hút mái giếng trời
Lưu lượng gió tối đa	550 m³/h	Đo tại điều kiện không tải trở lực
Công suất động cơ	Từ 60W	Tùy theo cỡ ống và model
Độ ồn	Từ 38 dB	Đo tại khoảng cách 1m, điều kiện chuẩn
Cỡ ống gió vào/ra	D100 — D250 mm	Phù hợp tiêu chuẩn ống gió tròn phổ biến
Vật liệu vỏ	Thép ZAM	Hợp kim Zn-Al-Mg, chống ăn mòn vượt trội
Cánh quạt	Hợp kim nhôm / thép chịu lực	Tùy theo dòng sản phẩm cụ thể
Loại động cơ	AC đồng điện xoay chiều	Hiệu suất cao, không cần bộ chỉnh lưu
Nguồn điện	220V / 50Hz	Sử dụng trực tiếp từ lưới điện
Tuổi thọ vòng bi	Lên tới 50.000 giờ	Tương đương ~17 năm vận hành 8h/ngày
Phương án lắp đặt	Sàn / Tường / Trần	4 tai treo tích hợp sẵn trên vỏ



2.2. Thông số điện — cơ của động cơ AC

Thông số điện — cơ	Mô tả chi tiết
Loại động cơ	AC (Alternating Current) — Đồng bộ điện xoay chiều
Cấu tạo stator	Cuộn dây cấp dòng điện xoay chiều, tạo từ trường quay
Cấu tạo rotor	Gắn vào trục đầu ra, quay theo từ trường stator
Phương thức cấp điện	Trực tiếp từ lưới 220V/50Hz, không cần bộ chỉnh lưu
Điều chỉnh tốc độ	Đa cấp tốc (multi-speed)
Bảo vệ quá tải	Có cơ chế bảo vệ tích hợp
Vòng bi	Bạc đạn kín, tuổi thọ 50.000 giờ
Kết cấu	Bền vững, chịu tải tốt trong điều kiện vận hành liên tục

2.3. Thông số vật liệu vỏ — thép ZAM

Vỏ quạt CBX được chế tạo từ thép ZAM (hợp kim Zinc-Aluminium-Magnesium), là thế hệ vật liệu chống ăn mòn cao cấp hơn thép tráng kẽm (GI) thông thường.

Đặc tính	Thép ZAM	Thép tráng kẽm GI thường
Thành phần lớp phủ	Zn + Al (6%) + Mg (3%)	Zn thuần
Khả năng chống ăn mòn	Gấp 5–10 lần thép GI thường	Tiêu chuẩn cơ bản
Độ bền trong môi trường ẩm	Rất tốt	Trung bình
Khả năng tự phục hồi vết cắt	Có (Al và Mg hình thành lớp oxit bảo vệ)	Không
Ứng dụng phù hợp	Mái nhà, giếng trời, môi trường ẩm	Ống gió trong nhà, điều kiện khô

2.4. Quan hệ lưu lượng — áp suất (Đường cong hiệu suất — Performance Curve)

Hiểu đúng đường cong hiệu suất là yêu cầu tối thiểu để chọn quạt phù hợp với thực tế công trình. Đối với dòng quạt ly tâm như CBX, quan hệ giữa lưu lượng (Q) và áp suất tĩnh (P) tuân theo quy luật:

Trạng thái hệ thống	Lưu lượng Q (m³/h)	Áp suất tĩnh P (Pa)	Ghi chú
Không tải trở lực (free delivery)	~550 (tối đa)	~0	Không ứng dụng thực tế
Trở lực thấp (ống ngắn, ít phụ kiện)	400 — 500	30 — 80	Phòng nhỏ, ống < 5m
Trở lực trung bình (ống dài, có co cút)	250 — 400	80 — 150	Giếng trời 3–5 tầng
Trở lực cao (hệ thống phức tạp)	100 — 250	150 — 250	Giếng trời > 5 tầng, nhiều nhánh
Áp suất tĩnh tối đa (shut-off)	~0	~250 — 300	Không ứng dụng thực tế

Lưu ý cho kỹ sư thiết kế: Điểm vận hành thực tế (operating point) là giao điểm của đường cong đặc tính quạt và đường cong trở lực hệ thống. Cần tính tổn thất áp suất tổng cộng của hệ thống trước khi chọn model CBX phù hợp.

2.5. Kích thước ống gió tương thích

Model CBX (cỡ ống)	Đường kính ống (mm)	Tiết diện ống (cm²)	Phù hợp lưu lượng (m³/h)
CBX D100	100	78.5	Đến ~150
CBX D125	125	122.7	~150 — 250
CBX D150	150	176.7	~250 — 350
CBX D200	200	314.2	~350 — 450
CBX D250	250	490.9	~450 — 550

Ghi chú: Lưu lượng phù hợp tính tại tốc độ gió trong ống từ 3 đến 6 m/s — dải tốc độ khuyến nghị để tối ưu độ ồn và hiệu suất.

---

3. Quạt Hút Mái Công Nghiệp CBX — Ứng Dụng Thực Tế Theo Loại Công Trình

3.1. Bảng phân loại ứng dụng

Loại công trình	Vị trí lắp đặt	Model CBX gợi ý	Chế độ vận hành
Nhà phố / Biệt thự có giếng trời	Đỉnh giếng trời, lắp trên mái	D150 — D200	Liên tục hoặc theo cảm biến CO₂
Văn phòng thông tầng	Hộp kỹ thuật đỉnh atrium	D200 — D250	Theo timer hoặc BMS
Khách sạn boutique	Giếng trời sảnh, hành lang kín	D150 — D200	Liên tục, chế độ ban đêm giảm tốc
Trung tâm thương mại	Atrium trung tâm, hành lang ngầm	D250 (ghép cụm)	Điều khiển tự động theo giờ cao điểm
Nhà xưởng sản xuất nhẹ	Hút mái xưởng, bổ trợ quạt mái lớn	D200 — D250	Liên tục 24/7
Nhà máy thực phẩm / dược phẩm	Kết hợp filterbox, phòng sạch	D150 — D200	Liên tục, kiểm soát áp dương/âm
Kho lạnh, phòng lạnh	Cân bằng áp suất	D100 — D150	Theo chu kỳ xả đông
Hầm để xe	Hút khí thải, cấp khí tươi	D250 (ghép cụm)	Theo cảm biến CO

3.2. Quạt hút mái vortex trong hệ thống giếng trời — Phân tích kỹ thuật

Quạt hút mái vortex CBX giải quyết ba vấn đề điển hình của giếng trời trong khí hậu nhiệt đới Việt Nam:

Vấn đề 1 — Nhiệt tích tụ (Heat stratification):

Không khí nóng tự nhiên nổi lên đỉnh giếng trời nhưng không thoát ra được. CBX tạo lực hút chủ động, liên tục kéo không khí nóng ra ngoài, giảm hiệu ứng lò nhiệt.

Chiều cao giếng trời	Chênh lệch nhiệt độ điển hình (đỉnh — chân)	Lưu lượng CBX cần thiết
3 — 5m	3 — 5°C	250 — 350 m³/h
5 — 10m	5 — 10°C	350 — 450 m³/h
10 — 15m	8 — 15°C	450 — 550 m³/h (hoặc ghép 2 CBX)



Vấn đề 2 — Ngưng tụ hơi nước:

Độ ẩm cao trong mùa mưa tích tụ tại khu vực giếng trời kín gây nấm mốc. CBX đảm bảo lưu thông không khí liên tục, duy trì độ ẩm tương đối trong ngưỡng an toàn (< 70% RH).

Vấn đề 3 — Áp suất âm trong không gian kín:

Khi chỉ có quạt hút mà không có nguồn cấp bù, không gian sẽ thiếu áp, gây khó đóng cửa và giảm hiệu suất hút. CBX cần được phối hợp với cửa gió cấp bù hoặc máy cấp khí tươi.

3.3. Tích hợp CBX với quạt inline và đường ống gió

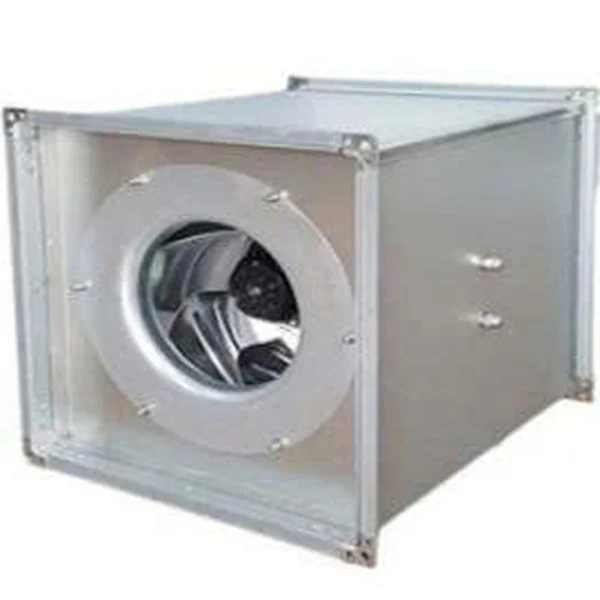

QUẠT INLINE LY TÂM VF-SI - QUẠT THÔNG GIÓ NỐI ỐNG

Từ góc nhìn của nhà thầu cơ điện, CBX vận hành hiệu quả nhất khi là một mắt xích trong chuỗi hệ thống. Sơ đồ tích hợp điển hình:

[Cửa gió cấp bù / Máy ERV]
        |
        | (Khí tươi vào)
        v
[Filterbox lọc bụi]
        |
        v
[Không gian sử dụng: văn phòng / giếng trời]
        |
        | (Khí thải ra)
        v
[Quạt Inline VF-SI — bổ trợ giữa ống]
        |
        v
[Quạt hút mái CBX — điểm hút cuối tuyến]
        |
        v
[Xả ra ngoài qua ống gió thoát mái]

Thiết bị trong chuỗi	Chức năng	Kết nối với CBX
Filterbox	Lọc bụi PM10, PM2.5 trước khi vào không gian	Đầu vào hệ thống
Quạt inline VF-SI	Tăng cường áp lực giữa tuyến ống dài	Nối tiếp trước CBX
Van gió một chiều	Ngăn luồng khí ngược khi CBX tắt	Ngay sau đầu ra CBX
Ống gió tròn / ống mềm	Dẫn khí từ không gian đến CBX và ra ngoài	Kết nối đầu vào/ra
Cảm biến CO₂ / nhiệt độ	Điều khiển tự động tốc độ CBX	Kết nối bộ điều khiển
Hộp điều tốc / BMS	Điều chỉnh công suất theo nhu cầu thực tế	Đầu vào điều khiển CBX

---

4. Tiêu Chí Đánh Giá Chất Lượng Quạt Hút Gió Giếng Trời

4.1. Khung tiêu chí lựa chọn kỹ thuật

Nhóm tiêu chí	Tiêu chí cụ thể	Yêu cầu tối thiểu	CBX đáp ứng
Hiệu suất khí động	Lưu lượng tại điểm vận hành	Xác minh bằng performance curve, không chỉ Qmax	Có
Hiệu suất khí động	Áp suất tĩnh tại điểm vận hành	Phải > tổng tổn thất áp của hệ thống	Có
Độ ồn	Mức ồn tại 1m	Văn phòng / nhà ở: ≤ 45 dB; Công nghiệp: ≤ 65 dB	Từ 38 dB
Độ bền vật liệu	Vật liệu vỏ chống ăn mòn	Thép ZAM hoặc inox cho môi trường ẩm	Thép ZAM
Độ bền cơ học	Tuổi thọ vòng bi	≥ 30.000 giờ	50.000 giờ
Lắp đặt	Linh hoạt vị trí lắp	Sàn / tường / trần	4 tai treo
Bảo trì	Khả năng tiếp cận để bảo dưỡng	Dễ tháo lắp, có hộp đấu nối	Có
Tương thích hệ thống	Cỡ ống phù hợp tiêu chuẩn phổ biến	D100 — D250 mm (tiêu chuẩn SMACNA)	D100–D250
Điện	Sử dụng lưới điện tiêu chuẩn	220V/50Hz, không cần biến tần riêng	220V/50Hz AC

4.2. Các lỗi phổ biến khi chọn sai thiết bị

Lỗi thường gặp	Nguyên nhân	Hậu quả	Giải pháp với CBX
Dùng quạt hướng trục cho ống dài	Không xét đường cong P-Q	Lưu lượng thực tế thấp hơn thiết kế 30–50%	Quạt ly tâm CBX giữ lưu lượng ổn định khi áp tăng
Chọn cỡ quạt theo công suất W	Bỏ qua thông số lưu lượng m³/h	Quạt quá lớn gây ồn, tiêu hao điện dư thừa	Chọn theo Q tại điểm vận hành thực
Không xét tổn thất áp hệ thống	Bỏ qua co cút, tê, van, filterbox	Hệ thống không đạt lưu lượng thiết kế	Tính tổng ΔP trước khi chọn model
Chọn vật liệu vỏ sai môi trường	Dùng GI thường cho môi trường ẩm ngoài trời	Gỉ sét sau 2–3 năm, tổn thất nhiệt	Vỏ ZAM của CBX phù hợp lắp đặt ngoài mái
Không phối hợp nguồn cấp bù	Chỉ lắp quạt hút, không có cửa gió cấp	Áp suất âm quá lớn, hiệu suất hút giảm	Kết hợp CBX với van/cửa gió cấp bù

4.3. Công thức tính toán nhanh cho kỹ sư

Tính lưu lượng gió cần thiết (ACH method):

Q (m³/h) = V_phòng (m³) × ACH_yêu cầu (lần/h)

Loại không gian	ACH khuyến nghị (lần/giờ)
Nhà ở, phòng ngủ	6 — 8
Văn phòng	8 — 12
Giếng trời thoáng	10 — 15
Nhà hàng, bếp	15 — 30
Khu vệ sinh công cộng	10 — 15
Xưởng sản xuất nhẹ	15 — 25

Ví dụ tính toán thực tế:

Thông số	Giá trị
Không gian	Giếng trời nhà phố 4 tầng
Thể tích ước tính	3m × 3m × 12m = 108 m³
ACH yêu cầu	10 lần/giờ
Lưu lượng cần	108 × 10 = 1.080 m³/h
Giải pháp	2 × CBX D250 (~550 m³/h mỗi chiếc)
Tổn thất áp ước tính	~120 Pa (ống 10m, 2 co 90°, 1 van)
Kết luận	CBX D250 đủ áp suất tại lưu lượng làm việc

Tính đường kính ống gió phù hợp:

D (mm) = 1000 × √(4Q / π × v × 3600)
Trong đó: Q = lưu lượng (m³/h), v = tốc độ gió trong ống (m/s, khuyến nghị 3–6 m/s)

---

5. Hướng Dẫn Lắp Đặt Và Bảo Trì

5.1. Các phương án lắp đặt

Phương án lắp	Mô tả	Ưu điểm	Phù hợp công trình
Lắp trên mái (roof-mounted)	Đặt trên sàn mái, ống xuyên mái thoát khí	Dễ bảo dưỡng, không chiếm không gian trong nhà	Nhà phố, biệt thự
Lắp trên trần (ceiling-mounted)	Treo vào trần bê tông hoặc khung thép bằng 4 tai treo	Tối ưu không gian, thi công nhanh	Văn phòng, khách sạn
Lắp tường kỹ thuật (wall-mounted)	Gắn vào tường hộp kỹ thuật cạnh giếng trời	Tiếp cận bảo dưỡng dễ, không chịu tải mái	Công trình có hộp kỹ thuật riêng
Lắp inline giữa ống (in-duct)	Tích hợp giữa tuyến ống gió nằm ngang	Tăng cường áp lực cho tuyến ống dài	Kết hợp với quạt hút mái chính

5.2. Yêu cầu thi công

Hạng mục	Yêu cầu kỹ thuật
Kết cấu đỡ	Chịu tối thiểu 3 lần trọng lượng quạt, có chống rung
Đệm chống rung	Bắt buộc đặt giữa tai treo và kết cấu để giảm rung truyền vào công trình
Nối ống mềm (flexible connector)	Bắt buộc ở đầu vào và đầu ra quạt để cách ly rung động
Khoảng cách vệ sinh tối thiểu	300mm xung quanh vỏ quạt để đảm bảo lưu thông nhiệt và tiếp cận bảo dưỡng
Hộp đấu nối điện	Phải có nắp đậy, đặt ở vị trí khô, dễ tiếp cận
Cân bằng áp suất hệ thống	Lắp van/cửa gió cấp bù đồng thời với CBX

5.3. Lịch bảo dưỡng định kỳ

Chu kỳ	Hạng mục bảo dưỡng	Người thực hiện
Hàng tháng	Vệ sinh lưới chắn côn trùng/bụi đầu vào	Kỹ thuật nội bộ
3 tháng	Kiểm tra và vệ sinh cánh quạt, đo dòng điện vận hành	Kỹ thuật nội bộ
6 tháng	Kiểm tra vòng bi (tiếng động, nhiệt độ), kiểm tra đệm chống rung, tra dầu mỡ (nếu có)	Kỹ thuật nội bộ hoặc nhà cung cấp
12 tháng	Đo lưu lượng thực tế so sánh với thiết kế, kiểm tra toàn bộ đường ống, van gió	Nhà cung cấp / đơn vị bảo trì
50.000 giờ vận hành	Thay vòng bi	Kỹ thuật chuyên môn

---

6. So Sánh Hiệu Quả Kinh Tế — Kỹ Thuật

6.1. Chi phí vận hành ước tính

Thông số	Giá trị ví dụ (CBX 60W)
Công suất tiêu thụ	60W = 0,06 kWh
Vận hành 12 giờ/ngày	0,06 × 12 = 0,72 kWh/ngày
Chi phí điện/ngày (giá 3.000đ/kWh)	0,72 × 3.000 = 2.160 đồng
Chi phí điện/tháng (30 ngày)	~64.800 đồng
Chi phí điện/năm	~777.600 đồng (~780.000 đồng)

So sánh với phương án điều hòa tăng công suất để bù nhiệt giếng trời:

Phương án	Chi phí điện/năm (ước tính)	Chi phí đầu tư ban đầu	Hiệu quả
CBX D200 chạy 12h/ngày	~1,5 — 2 triệu đồng	Thấp	Xử lý nguồn gốc nhiệt tích tụ
Tăng công suất điều hòa 1HP	~8 — 12 triệu đồng	Cao hơn	Chỉ làm lạnh không khí đã nóng, không xử lý nguồn

6.2. Tuổi thọ và chi phí sở hữu toàn vòng đời (TCO)

Hạng mục	Giá trị ước tính
Tuổi thọ thiết bị	10 — 15 năm (vòng bi 50.000 giờ)
Chi phí điện 10 năm (CBX 60W, 12h/ngày)	~7,8 — 10 triệu đồng
Chi phí bảo trì 10 năm	~1 — 2 triệu đồng (thay vòng bi 1 lần)
Tổng chi phí sở hữu (TCO)	Thấp nhờ tiêu thụ điện nhỏ và tuổi thọ cao

---
