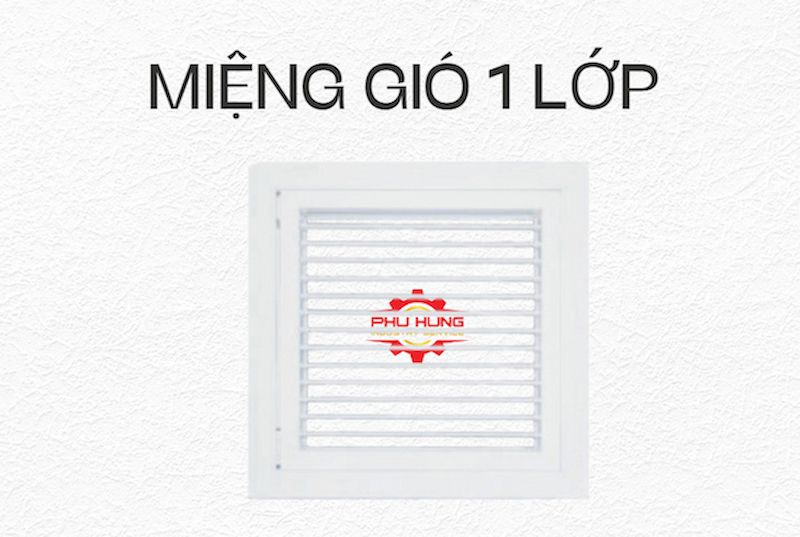

Miệng gió 1 lớp: Tư vấn báo giá cửa gió 1 lớp nan

Bảng báo giá miệng gió 1 lớp giúp khách hàng dễ dàng xác định chi phí dựa trên kích thước thực tế của hệ thống thông gió và điều hòa không khí. Với ưu điểm về giá thành, độ bền và khả năng phân phối gió hiệu quả, miệng gió 1 lớp là giải pháp được lựa chọn phổ biến trong hầu hết các công trình HVAC hiện nay.

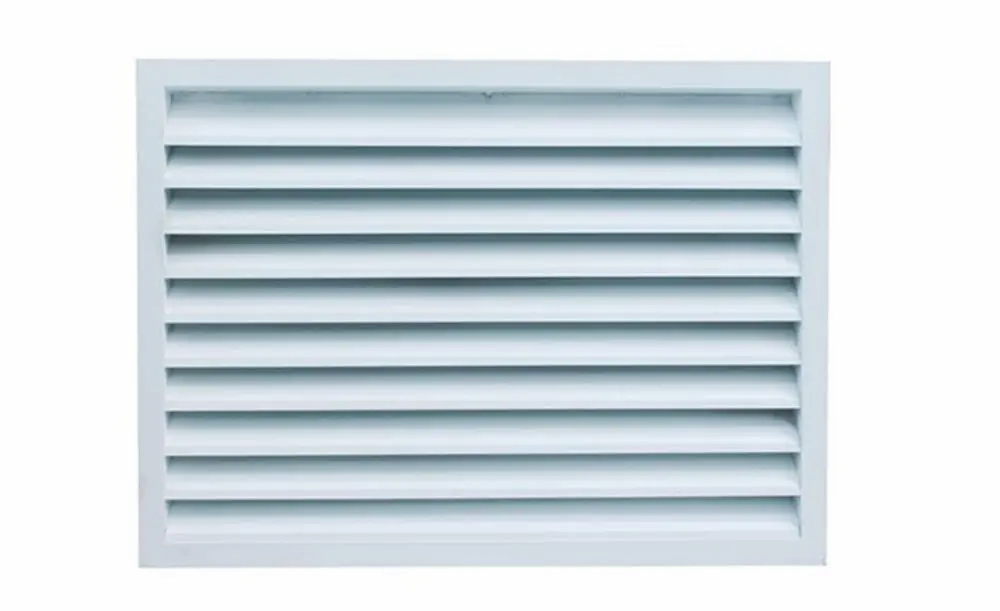

Tổng quan về sản phẩm miệng gió 1 lớp

Trong các hệ thống thông gió, cấp khí tươi và điều hòa không khí trung tâm (HVAC), miệng gió 1 lớp (Single Deflection Grille) là thiết bị phụ trợ quan trọng được lắp đặt tại điểm cuối của đường ống gió. Thiết bị này thực hiện chức năng phân phối, điều tiết lưu lượng khí và định hướng dòng gió đều khắp không gian kiến trúc, đồng thời đảm bảo yêu cầu thẩm mỹ cao cho các công trình như văn phòng, trung tâm thương mại, nhà xưởng công nghiệp và chung cư cao cấp.

Sản phẩm được thiết kế với một lớp cánh biên dạng khí động học. Từng cánh đơn lẻ có thể dễ dàng xoay chuyển và điều chỉnh góc nghiêng linh hoạt bằng tay theo phương đứng hoặc phương ngang. Qua đó, kỹ sư vận hành có thể hiệu chỉnh góc phân phối gió (bán kính quét) tối ưu nhất theo thực tế mặt bằng không gian.

Thông số kỹ thuật và tiêu chuẩn viện dẫn

1. Cấu trúc vật liệu và xử lý bề mặt

• Vật liệu khung và cánh: Toàn bộ phần khung bao và các lá cánh được định hình từ hợp kim nhôm đúc áp lực cao (Aluminium Profile) có độ dày tiêu chuẩn từ 1.0mm đến 1.2mm. Cấu trúc này giúp sản phẩm tối ưu hóa trọng lượng, nâng cao độ bền cơ học, chống rung động khi dòng khí lưu thông tốc độ cao và loại bỏ hoàn toàn rủi ro oxy hóa điện hóa trong môi trường nhiệt đới nóng ẩm.

• Xử lý bề mặt: Bề mặt miệng gió được phủ một lớp sơn tĩnh điện màng dày theo công nghệ sấy nhiệt độ cao đạt tiêu chuẩn quốc tế. Màu sắc phổ biến mặc định là màu trắng bóng hoặc trắng mờ (mã màu tiêu chuẩn chuyên ngành RAL 9010 / RAL 9016), giúp chống trầy xước, không bám bụi bẩn và dễ dàng lau chùi bảo dưỡng định kỳ.

2. Quy cách hình học và kích thước tiêu chuẩn

Kích thước của một bộ miệng gió 1 lớp luôn được phân tách rõ ràng thành hai khái niệm để phục vụ cho cả công tác thiết kế cơ điện lẫn thi công trần thạch cao:

• Kích thước cổ (K.T Cổ — Wc x Hc ): Là kích thước phần kết nối âm trực tiếp vào hộp van gió (Plenum Box) hoặc ống dẫn gió mềm. Đây là thông số cốt lõi dùng để tính toán diện tích thông thủy và lưu lượng không khí luân chuyển qua cửa gió.

• Kích thước mặt (K.T Mặt — Wm x Hm) : Là kích thước phủ bì biên ngoài của khung viền lộ ra trên bề mặt tường hoặc trần thạch cao. Theo tiêu chuẩn chế tạo cơ khí định hình, kích thước mặt lớn hơn kích thước cổ chính xác là 60mm (tương ứng độ rộng của viền khung bao xung quanh là 30mm mỗi bên).

3. Tiêu chuẩn kỹ thuật áp dụng

Thiết kế hình học, độ co ngót cơ khí và hiệu suất phân phối luồng khí của dòng sản phẩm này tuân thủ nghiêm ngặt các bộ tiêu chuẩn quốc tế uy tín:

• SMACNA: Tiêu chuẩn của Hiệp hội các nhà thầu tôn tấm và điều hòa không khí quốc gia Hoa Kỳ về chế tạo phụ kiện đường ống gió.

• ASHRAE 70-2006: Tiêu chuẩn thử nghiệm hiệu suất của các thiết bị đầu cuối phân phối không khí (đo đạc độ ồn, độ sụt áp động và mô hình phân tán luồng khí).

Bảng báo giá miệng gió 1 lớp (Đơn vị: VNĐ × 1.000)

Bảng báo giá miệng gió 1 lớp được xây dựng dựa trên kích thước thực tế của sản phẩm, bao gồm kích thước mặt (Face Size) và kích thước cổ gió (Neck Size). Đây là loại miệng gió phổ biến trong các hệ thống điều hòa không khí và thông gió, được sử dụng để cấp gió hoặc hồi gió tại văn phòng, nhà ở, trung tâm thương mại, khách sạn và nhà xưởng.

K.T Mặt		260	310	360	410	460	510	560	610	660	710	760	810	860	910	960	1010	1060	1110	1160	1210	1260
	K.T Cổ	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200
260	200	57	65	73	81	90	98	106	114	122	132	140	149	157	165	173	181	189	198	206	214	222
310	250	67	76	86	96	105	115	125	134	144	156	166	175	185	195	204	214	224	233	243	252	262
360	300	76	88	99	110	121	132	143	154	165	180	191	202	213	224	236	247	258	269	280	291	302
410	350	86	99	112	124	137	149	162	175	187	203	216	229	241	254	267	279	292	304	317	329	342
460	400	96	110	124	138	152	167	181	195	209	227	241	255	269	283	298	312	326	340	354	368	382
510	450	106	121	137	153	168	184	199	215	230	250	266	282	297	313	328	344	360	375	391	406	421
560	500	115	133	150	167	184	201	218	235	252	274	291	308	325	342	359	376	393	410	427	444	461
610	550	125	144	162	181	199	218	236	255	273	297	316	334	353	372	390	409	427	446	464	482	501
660	600	135	155	175	195	215	235	255	275	294	320	341	361	381	401	421	441	461	481	501	520	540
710	650	155	177	199	221	243	265	287	309	331	359	381	403	425	447	469	491	513	535	557	579	600
760	700	166	190	213	237	260	284	307	330	354	384	408	431	455	478	502	525	549	572	595	619	642
810	750	177	203	228	253	278	302	327	352	377	409	434	459	484	510	535	559	584	609	634	659	683
860	800	189	215	242	268	295	321	347	374	400	434	461	488	514	541	567	594	620	646	673	699	725
910	850	200	228	256	284	312	340	368	395	423	459	488	516	544	572	600	628	656	683	711	739	766
960	900	211	241	270	300	329	359	388	417	446	484	514	544	573	603	632	662	691	721	750	779	808
1010	950	223	254	285	316	347	377	408	439	470	510	541	572	603	634	665	696	727	758	788	819	850
1060	1000	234	267	299	332	364	396	429	461	493	535	568	600	633	665	698	730	763	795	827	859	891
1110	1050	246	280	314	348	381	415	449	483	516	560	594	629	663	697	731	764	798	832	865	899	933
1160	1100	257	293	328	364	399	434	469	504	539	585	621	657	692	728	763	799	834	869	904	939	974
1210	1150	269	306	343	380	416	453	490	526	563	611	648	685	722	759	796	833	869	906	943	979	1.015
1260	1200	281	319	358	396	434	472	510	548	586	636	675	713	752	790	829	867	905	943	981	1.019	1.057



Cách tra cứu giá miệng gió 1 lớp

Bảng giá được thiết kế theo dạng ma trận kích thước:

• Hàng ngang thể hiện kích thước mặt miệng gió.

• Hàng dọc thể hiện kích thước cổ gió.

• Giao điểm giữa hàng và cột là đơn giá tương ứng của sản phẩm.

Ví dụ tra giá:

Kích thước cổ (mm)	Kích thước mặt (mm)	Đơn giá (VNĐ)
200 x 200	260 x 260	57.000
400 x 400	460 x 460	152.000
600 x 600	660 x 660	294.000
800 x 800	860 x 860	514.000
1.000 x 1.000	1.060 x 1.060	633.000
1.200 x 1.200	1.260 x 1.260	1.057.000

Qua bảng giá có thể thấy:

• Giá sản phẩm tăng theo diện tích miệng gió.

• Kích thước càng lớn thì lượng vật tư sử dụng càng nhiều, dẫn đến chi phí sản xuất tăng.

• Dải kích thước tiêu chuẩn từ 200 mm đến 1.200 mm, đáp ứng hầu hết nhu cầu của các công trình dân dụng và công nghiệp.

• Các kích thước lớn trên 800 mm thường được sử dụng trong hệ thống HVAC trung tâm, nhà xưởng hoặc khu thương mại có lưu lượng gió lớn.

Xem chi tiết, đầy đủ tại đây:  PG-102 bao gia mieng gio 1 lop.xls - Google Sheets

Lưu ý khi đặt hàng

• Giá trong bảng áp dụng cho các kích thước tiêu chuẩn.

• Kích thước phi tiêu chuẩn sẽ được gia công và báo giá riêng.

• Đơn giá có thể thay đổi tùy theo:

  • Độ dày nhôm.

  • Loại sơn tĩnh điện.

  • Yêu cầu lưới lọc hoặc van điều chỉnh OBD.

  • Số lượng đặt hàng.

• Đối với dự án lớn hoặc đơn hàng số lượng nhiều, khách hàng nên liên hệ trực tiếp để được tư vấn và nhận chính sách chiết khấu phù hợp.

Hướng dẫn tính toán và thuyết minh lắp đặt

Trong kỹ thuật cơ điện (M&E), việc lựa chọn kích thước cổ miệng gió dựa trên sự cân bằng giữa lưu lượng gió yêu cầu (Q - m³/h) và vận tốc gió đi qua cửa tỏa (V-m/s) nhằm triệt tiêu tiếng rít động học. Công thức xác định diện tích cổ hữu dụng (Ac):

• Vận tốc khuyến nghị: Đối với khu vực văn phòng, vận tốc gió tại miệng gió cấp nên duy trì từ 1.5 m/s đến 2.5 m/s. Đối với nhà xưởng công nghiệp, có thể nâng lên từ 3.0 m/s đến 4.5 m/s.

• Biện pháp đấu nối: Cổ miệng gió được liên kết kín khít vào hộp plenum bằng vít đuôi cá hoặc bắn rivê, kết hợp quấn băng keo bạc và sơn silicon tại các điểm tiếp giáp để ngăn ngừa rò rỉ khí làm tổn thất áp suất hệ thống.

Xem thêm: MIỆNG GIÓ NAN ĐƠN
