Miệng gió 2 lớp: Bảng giá cửa gió 2 lớp chi tiết

Trong các hệ thống thông gió và điều hòa không khí, miệng gió 2 lớp là một trong những sản phẩm được sử dụng khá phổ biến tại nhiều công trình. Tuy nhiên, không phải ai cũng hiểu rõ sản phẩm này có cấu tạo ra sao và nên sử dụng trong trường hợp nào. Để nắm rõ hơn về đặc điểm, công dụng và bảng giá miệng gió hai lớp hiện nay, hãy theo dõi nội dung bài viết dưới đây.

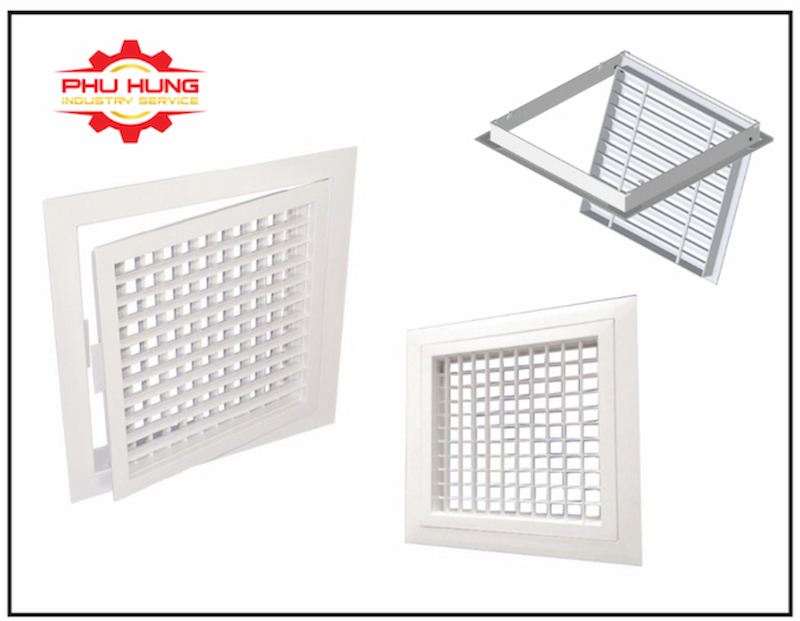

MIỆNG GIÓ 2 LỚP LÀ GÌ?

Miệng gió 2 lớp là thiết bị cấp gió được sử dụng phổ biến trong hệ thống thông gió, điều hòa không khí và hệ thống ống gió công trình. Sản phẩm thường được lắp tại đầu cấp gió hoặc hồi gió. Mục đích của sản phẩm là giúp điều hướng luồng không khí từ đường ống gió ra không gian sử dụng một cách ổn định, thẩm mỹ. Bên cạnh đó là phù hợp với yêu cầu vận hành của từng khu vực.

Khác với miệng gió 1 lớp, miệng gió hai lớp có hai hệ cánh điều hướng, gồm lớp cánh ngang và lớp cánh dọc. Nhờ cấu tạo này, người sử dụng có thể điều chỉnh hướng gió theo nhiều chiều. Từ đó, giúp hạn chế tình trạng gió thổi tập trung một điểm, đồng thời hỗ trợ phân bổ không khí đều hơn trong phòng.

Trong thiết kế hệ thống thông gió và điều hòa không khí, việc lựa chọn miệng gió cần phù hợp với lưu lượng gió, vận tốc gió, kích thước cổ gió,... Tại Việt Nam, thiết kế và lắp đặt hệ thống thông gió – điều hòa không khí có thể tham khảo theo TCVN 5687:2024. Đây là tiêu chuẩn quy định yêu cầu thiết kế và lắp đặt hệ thống thông gió, điều hòa không khí cho không gian công trình dân dụng khi xây dựng mới hoặc cải tạo.

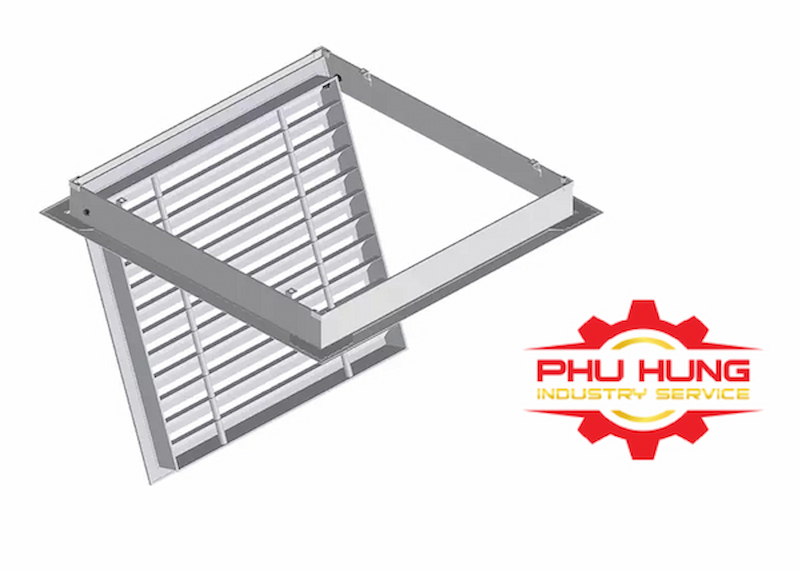

CẤU TẠO KỸ THUẬT CỦA MIỆNG GIÓ 2 LỚP

Miệng gió hai lớp thường gồm các bộ phận chính sau:

• Khung ngoài: tạo hình dáng tổng thể, giúp cố định miệng gió vào trần, tường hoặc hộp gió.

• Lớp cánh ngang: điều chỉnh hướng gió theo phương lên – xuống.

• Lớp cánh dọc: điều chỉnh hướng gió theo phương trái – phải.

• Cổ gió: phần kết nối với hộp gió hoặc đường ống gió phía sau.

• Lớp sơn hoàn thiện: thường sử dụng sơn tĩnh điện màu trắng, xám hoặc màu theo yêu cầu công trình.

Tùy theo yêu cầu kỹ thuật, miệng gió có thể được gia công bằng nhôm định hình, tôn mạ kẽm hoặc vật liệu phù hợp với hồ sơ thiết kế. Trong các công trình dân dụng, văn phòng, trung tâm thương mại, nhà xưởng sạch hoặc hệ thống HVAC, miệng gió nhôm sơn tĩnh điện thường được ưu tiên. Điều này là nhờ sản phẩm có trọng lượng nhẹ, bề mặt đẹp và khả năng chống oxy hóa tốt trong điều kiện sử dụng thông thường.

THÔNG SỐ KỸ THUẬT THAM KHẢO

• Tên sản phẩm: Miệng gió 2 lớp

• Dạng sản phẩm: Miệng gió cấp/hồi có 2 lớp cánh điều hướng

• Kích thước mặt H: từ 260 mm đến 1260 mm theo bảng giá

• Kích thước cổ: từ 200mm đến 1200mm theo bảng giá

• Hướng điều chỉnh gió: ngang và dọc

• Vị trí lắp đặt: trần, tường, hộp gió, đầu ống gió

• Bề mặt hoàn thiện: sơn tĩnh điện hoặc hoàn thiện theo yêu cầu

• Ứng dụng: hệ thống thông gió, điều hòa không khí, cấp gió tươi, hồi gió, hút gió

Lưu ý: Thông số vật liệu, độ dày, màu sơn và kiểu liên kết thực tế cần được xác nhận theo bản vẽ thi công hoặc yêu cầu đặt hàng của từng công trình.

BẢNG GIÁ MIỆNG GIÓ 2 LỚP THAM KHẢO

Bảng báo giá miệng gió 2 lớp được xây dựng dựa trên kích thước thực tế của sản phẩm, bao gồm kích thước mặt (Face Size) và kích thước cổ gió (Neck Size). Đây là dòng miệng gió được sử dụng phổ biến trong các hệ thống điều hòa không khí và thông gió nhờ khả năng điều chỉnh hướng gió linh hoạt theo cả phương ngang và phương dọc.

K.T Mặt		260	310	360	410	460	510	560	610	660	710	760	810	860	910	960	1010	1060	1110	1160	1210	1260
	K.T Cổ	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200
260	200	86	101	116	131	146	161	176	191	206	231	247	264	280	296	313	329	346	362	379	396	412
310	250	101	119	137	155	172	190	208	225	243	272	291	310	329	348	380	400	420	440	460	480	500
360	300	121	143	164	185	206	227	249	270	291	323	346	368	391	414	436	459	482	504	527	550	573
410	350	137	161	185	209	233	257	281	305	329	365	390	416	441	467	492	518	543	569	594	620	645
460	400	152	179	206	233	260	287	314	340	367	407	435	463	491	519	548	576	604	633	661	689	718
510	450	168	198	227	257	287	317	346	376	405	448	479	510	541	572	603	634	665	697	728	759	790
560	500	183	216	249	281	314	346	379	411	443	489	523	557	591	625	659	693	727	760	794	828	862
610	550	199	234	270	305	340	376	411	446	481	531	567	604	641	677	714	751	787	824	861	898	934
660	600	214	252	291	329	367	405	443	481	519	572	611	651	690	730	769	809	848	888	927	967	1.006
710	650	240	282	323	365	407	448	489	531	572	628	671	714	756	799	842	885	928	970	1.013	1.056	1.098
760	700	257	301	346	390	435	479	523	567	611	671	717	762	808	853	899	945	990	1.036	1.081	1.127	1.172
810	750	274	321	368	416	463	510	557	604	651	714	762	811	859	908	956	1.004	1.053	1.101	1.149	1.198	1.246
860	800	290	341	391	441	491	541	591	641	690	756	808	859	910	962	1.013	1.064	1.115	1.166	1.217	1.268	1.320
910	850	307	361	414	467	519	572	625	677	730	799	853	908	962	1.016	1.070	1.124	1.178	1.232	1.285	1.339	1.393
960	900	324	380	436	492	548	603	659	714	769	842	899	956	1.013	1.070	1.127	1.183	1.240	1.297	1.353	1.410	1.467
1010	950	341	400	459	518	576	634	693	751	809	885	945	1.004	1.064	1.124	1.183	1.243	1.302	1.362	1.421	1.481	1.540
1060	1000	358	420	482	543	604	665	727	787	848	928	990	1.053	1.115	1.178	1.240	1.302	1.365	1.427	1.489	1.551	1.613
1110	1050	375	440	504	569	633	697	760	824	888	970	1.036	1.101	1.166	1.232	1.297	1.362	1.427	1.492	1.557	1.622	1.686
1160	1100	393	460	527	594	661	728	794	861	927	1.013	1.081	1.149	1.217	1.285	1.353	1.421	1.489	1.557	1.624	1.692	1.760
1210	1150	410	480	550	620	689	759	828	898	967	1.056	1.127	1.198	1.268	1.339	1.410	1.481	1.551	1.622	1.692	1.762	1.833
1260	1200	427	500	573	645	718	790	862	934	1.006	1.098	1.172	1.246	1.320	1.393	1.467	1.540	1.613	1.686	1.760	1.833	1.906

Cách tra cứu bảng giá

Để xác định đơn giá miệng gió 2 lớp, khách hàng thực hiện theo các bước sau:

Bước 1: Xác định kích thước cổ gió (W x H) của hệ thống.

Bước 2: Đối chiếu với kích thước mặt tương ứng trên bảng báo giá.

Bước 3: Tìm giao điểm giữa hàng và cột để xác định đơn giá sản phẩm.

Ví dụ tra giá

Kích thước cổ	Kích thước mặt	Đơn giá (VNĐ)
200 x 200 mm	260 x 260 mm	86.000
400 x 400 mm	460 x 460 mm	260.000
600 x 600 mm	660 x 660 mm	519.000
800 x 800 mm	860 x 860 mm	910.000
1.000 x 1.000 mm	1.060 x 1.060 mm	1.115.000
1.200 x 1.200 mm	1.260 x 1.260 mm	1.906.000

Đặc điểm của bảng giá

Bảng giá được áp dụng cho các kích thước tiêu chuẩn từ 200 mm đến 1.200 mm.

Giá thành tăng theo diện tích miệng gió do:

• Tăng lượng nhôm định hình sử dụng.

• Gia tăng chi phí sơn tĩnh điện và gia công lắp ráp.

• Yêu cầu độ cứng vững cao hơn đối với các kích thước lớn.

Đối với các sản phẩm có diện tích lớn, chi phí được tính theo đơn giá mét vuông để đảm bảo tối ưu giá thành cho khách hàng.

Ghi chú theo bảng giá: Diện tích miệng gió lớn hơn 1 m² được tính theo đơn giá 1.250k/m².

Bảng trên là bảng giá tham khảo theo quy cách mặt và cổ miệng gió. Giá thực tế có thể thay đổi tùy theo vật liệu, màu sơn, độ dày, số lượng đặt hàng, yêu cầu gia công, bản vẽ kỹ thuật và điều kiện giao hàng tại công trình. Đối với các dự án lớn hoặc đơn hàng số lượng nhiều, khách hàng nên liên hệ trực tiếp để được tư vấn giải pháp phù hợp và nhận mức chiết khấu tốt nhất.

ƯU ĐIỂM CỦA MIỆNG GIÓ 2 LỚP

Miệng gió hai lớp được sử dụng rộng rãi nhờ nhiều ưu điểm kỹ thuật:

• Điều chỉnh được hướng gió theo cả phương ngang và phương dọc.

• Giúp phân phối luồng gió đều hơn trong không gian sử dụng.

• Phù hợp với nhiều loại công trình như văn phòng, nhà phố, chung cư, nhà xưởng, trung tâm thương mại.

• Bề mặt hoàn thiện thẩm mỹ, dễ đồng bộ với trần và tường.

• Có thể gia công theo kích thước thực tế của hệ thống ống gió.

• Dễ lắp đặt, bảo trì và vệ sinh trong quá trình sử dụng.

Với những công trình yêu cầu độ ổn định luồng gió và tính thẩm mỹ cao, miệng gió hai lớp là lựa chọn phù hợp hơn so với các loại miệng gió đơn giản chỉ có một lớp cánh.

ỨNG DỤNG CỦA MIỆNG GIÓ 2 LỚP TRONG CÔNG TRÌNH

Miệng gió hai lớp thường được lắp đặt trong các hệ thống sau:

• Hệ thống cấp gió lạnh của điều hòa trung tâm

• Hệ thống cấp gió tươi

• Hệ thống hồi gió

• Hệ thống thông gió văn phòng

• Hệ thống thông gió nhà xưởng

• Hệ thống HVAC trong trung tâm thương mại, khách sạn, căn hộ dịch vụ

• Hệ thống thông gió tầng hầm, hành lang, khu kỹ thuật

Theo ASHRAE, hệ thống HVAC bao gồm nhiều hệ thống, thiết bị và thành phần khác nhau; các tài liệu như ASHRAE Handbook được sử dụng để hỗ trợ người thiết kế và vận hành trong việc lựa chọn, sử dụng thiết bị phù hợp cho hệ thống sưởi, thông gió, điều hòa không khí và làm lạnh.

ĐẶT HÀNG GIA CÔNG MIỆNG GIÓ 2 LỚP THEO YÊU CẦU

Ống gió Phú Hưng nhận gia công miệng gió hai lớp theo kích thước thực tế, phù hợp cho nhiều hạng mục thông gió và điều hòa không khí. Sản phẩm được sản xuất theo yêu cầu công trình, hỗ trợ gia công nhiều quy cách khác nhau, đáp ứng nhu cầu lắp đặt cho nhà ở, văn phòng, nhà xưởng, trung tâm thương mại và các công trình dân dụng – công nghiệp.

Khách hàng có nhu cầu báo giá miệng gió 2 lớp có thể gửi kích thước mặt, kích thước cổ, số lượng và bản vẽ kỹ thuật để được tư vấn quy cách phù hợp. Gọi ngay đến hotline bên dưới để được tư vấn và báo giá nhé!
