Ống gió chống cháy là giải pháp quan trọng trong hệ thống thông gió và phòng cháy chữa cháy (PCCC), giúp ngăn chặn sự lan truyền của lửa và khói khi xảy ra sự cố. Sản phẩm được sử dụng rộng rãi trong các công trình yêu cầu cao về an toàn như tòa nhà cao tầng, trung tâm thương mại, nhà máy và khu công nghiệp.
Ống gió chống cháy là gì?
Ống gió chống cháy là loại ống gió được thiết kế đặc biệt với khả năng chịu nhiệt cao và chống cháy lan trong một khoảng thời gian nhất định (EI30, EI60, EI90, EI120…). Sản phẩm giúp đảm bảo hệ thống thông gió vẫn hoạt động an toàn và hạn chế thiệt hại trong trường hợp hỏa hoạn.

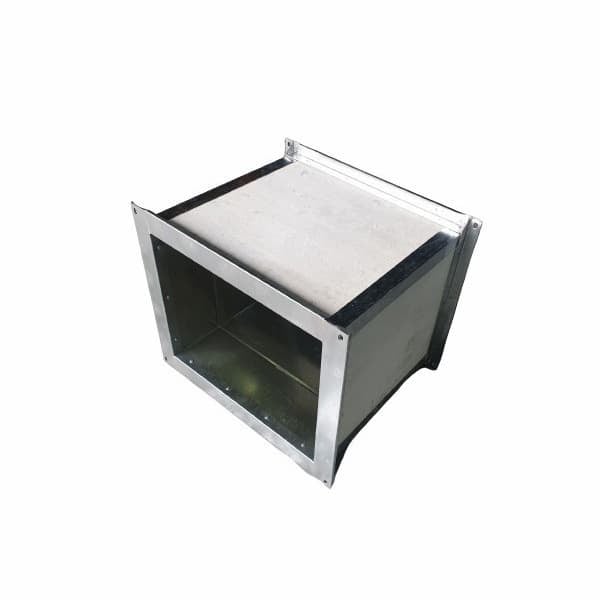

Ống gió chống cháy

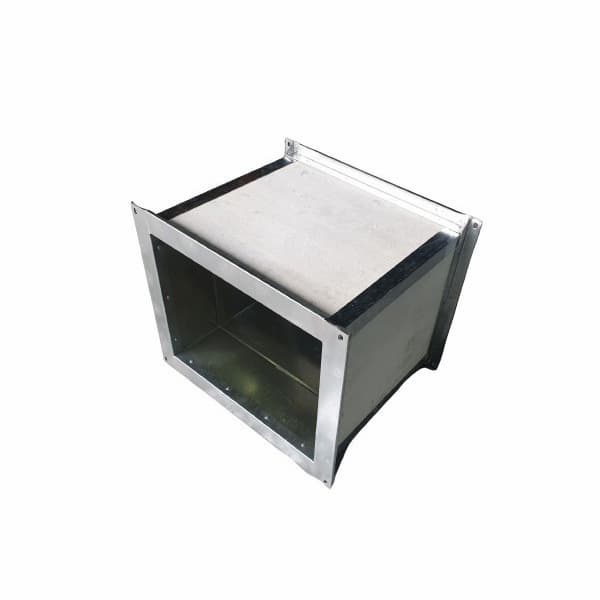

Ống gió chống cháy tấm MGO
Ống gió chống cháy tấm MGO là giải pháp ống gió sử dụng tấm Magnesium Oxide (MgO) làm lớp vật liệu chống cháy bao bọc bên ngoài thân ống tôn.
Với cấu hình sử dụng tấm MGO dày 5 mm, hệ thống được thiết kế cho các yêu cầu chống cháy của hệ thống thông gió, hút khói và điều hòa không khí trong công trình.
- Tấm MGO là vật liệu gốc khoáng Magnesium Oxide, có khả năng chịu nhiệt và được ứng dụng trong nhiều hệ kết cấu chống cháy.
- Kết hợp tấm MGO với thân ống tôn mạ kẽm tạo thành hệ thống có kết cấu tương đối gọn, phù hợp với các tuyến ống kỹ thuật.
- Có thể lựa chọn chiều dày tôn 0,75 mm, 0,95 mm hoặc 1,15 mm tùy cấu hình và yêu cầu của công trình.
Ống gió chống cháy tấm MGO là gì?
MGO là viết tắt của Magnesium Oxide (MgO), hay Magie Oxit. Đây là vật liệu vô cơ được sử dụng trong nhiều giải pháp xây dựng có yêu cầu về khả năng chống cháy, chịu nhiệt và ổn định trong môi trường có độ ẩm.
Trong hệ thống ống gió, tấm MGO được sử dụng làm lớp bảo vệ bên ngoài thân ống tôn. Khi được thi công theo đúng cấu hình, vật liệu bao bọc giúp hạn chế truyền nhiệt qua thành ống trong thời gian thiết kế yêu cầu.
Khả năng chống cháy của hệ thống không chỉ phụ thuộc vào riêng tấm MGO.
Cấp chịu lửa EI cần được xem xét trên toàn bộ cấu tạo của hệ thống gồm loại và chiều dày tấm MGO, chiều dày tôn, kích thước ống, mối nối, bích, phương án treo đỡ và các chi tiết thi công liên quan.
Cấu tạo ống gió chống cháy MGO EI60
Cấu hình sản phẩm sử dụng tấm MGO dày 5 mm kết hợp với thân ống tôn mạ kẽm. Chiều dày tôn có thể lựa chọn theo yêu cầu kỹ thuật và cấu hình báo giá.
Thân ống tôn mạ kẽm
Sử dụng tôn mạ kẽm với các lựa chọn chiều dày 0,75 mm, 0,95 mm hoặc 1,15 mm.
Thân tôn tạo hình tiết diện ống, chịu lực cơ học và là nền để liên kết lớp MGO chống cháy bên ngoài.
Tấm MGO chống cháy dày 5 mm
Tấm Magnesium Oxide dày 5 mm được sử dụng làm lớp bao bọc chống cháy cho thân ống.
Tấm MGO có ưu điểm về khả năng chịu nhiệt, chống ẩm và độ ổn định, tùy theo chủng loại và cấu tạo sản phẩm cụ thể.
Cấu tạo thực tế cần đối chiếu hồ sơ kỹ thuật:
Đối với công trình có yêu cầu nghiệm thu PCCC, Phú Hưng khuyến nghị xác định trước cấp EI, kích thước ống, loại tấm MGO, chiều dày tôn, phương án bích, mối nối và treo đỡ trước khi chốt cấu hình sản xuất.
Thông số kỹ thuật ống gió chống cháy tấm MGO
MGO – Magnesium Oxide
5 mm
EI60 theo cấu hình/hồ sơ kỹ thuật tương ứng
0,75 / 0,95 / 1,15 mm
m²
Theo kích thước và bản vẽ công trình
Bảng giá ống gió chống cháy MGO EI60
Bảng giá tham khảo cho cấu hình ống gió chống cháy sử dụng tấm MGO dày 5 mm. Đơn giá được tính theo m² và thay đổi theo chiều dày tôn.
| STT | Sản phẩm | Vật liệu | Đơn vị | Độ dày tôn (mm) |
Số lượng | Đơn giá (VNĐ/m²) |
Thành tiền (VNĐ/m²) |
|---|---|---|---|---|---|---|---|
| 3 | Ống gió chống cháy EI60 MGO 5mm | Tôn Hoa Sen Z8 | m² | 0,75 | 1 | 395.000 | 395.000 |
| 4 | Ống gió chống cháy EI60 MGO 5mm | Tôn Hoa Sen Z8 | m² | 0,95 | 1 | 425.000 | 425.000 |
| 5 | Ống gió chống cháy EI60 MGO 5mm | Tôn Hoa Sen Z8 | m² | 1,15 | 1 | 475.000 | 475.000 |
Lưu ý về giá: Đơn giá trên là mức giá tham khảo theo thông tin sản phẩm. Giá thực tế có thể được xác định lại theo kích thước ống, tổng khối lượng, số lượng phụ kiện, yêu cầu kỹ thuật, địa điểm giao hàng và điều kiện thi công của từng công trình.
Lựa chọn chiều dày tôn cho ống gió MGO
Tôn 0,75 mm
Đơn giá tham khảo: 395.000 VNĐ/m².
Phù hợp với cấu hình tiêu chuẩn khi thiết kế cho phép sử dụng tôn mạ kẽm 0,75 mm.
Tôn 0,95 mm
Đơn giá tham khảo: 425.000 VNĐ/m².
Phù hợp khi hồ sơ thiết kế yêu cầu tăng chiều dày thân tôn và độ cứng của kết cấu.
Tôn 1,15 mm
Đơn giá tham khảo: 475.000 VNĐ/m².
Dành cho cấu hình yêu cầu chiều dày tôn cao hơn theo thiết kế hoặc điều kiện kỹ thuật của dự án.
Ưu điểm của ống gió chống cháy tấm MGO
MgO là vật liệu gốc khoáng có khả năng chịu nhiệt cao, được ứng dụng trong các giải pháp chống cháy.
Tấm MGO có khả năng chống ẩm tốt tùy theo chủng loại, phù hợp với nhiều môi trường công trình.
Giải pháp sử dụng tấm MGO bao bọc bên ngoài thân tôn, phù hợp với nhiều tuyến ống kỹ thuật.
Tấm MGO có thể được cắt, khoan và gia công theo yêu cầu của từng cấu kiện.
Tấm gốc khoáng có độ cứng và khả năng chịu va đập phù hợp với nhiều ứng dụng xây dựng.
Có thể ứng dụng cho các tuyến thông gió, điều hòa và hút khói có yêu cầu bảo vệ chống cháy.
Ứng dụng ống gió chống cháy MGO
Ống gió bọc tấm MGO được sử dụng trong các hệ thống cơ điện cần duy trì chức năng và hạn chế truyền nhiệt trong điều kiện cháy theo yêu cầu thiết kế.
Quy trình gia công ống gió chống cháy MGO
Phú Hưng có thể triển khai gia công theo bản vẽ và bảng khối lượng của từng công trình. Các bước cơ bản gồm:
Thông tin cần cung cấp khi đặt ống gió MGO
Để Phú Hưng tính khối lượng và báo giá chính xác, khách hàng nên cung cấp:
- Bản vẽ thiết kế hoặc shop drawing MEP
- Kích thước rộng × cao của ống
- Chiều dài từng đoạn ống
- Tổng khối lượng m²
- Cấp độ chống cháy yêu cầu
- Chiều dày tôn yêu cầu
- Loại và chiều dày tấm MGO
- Kiểu bích và phương án liên kết
- Co, cút, chạc, chuyển tiết diện và phụ kiện
- Địa điểm giao hàng
- Tiến độ cần giao hàng
- Yêu cầu hồ sơ chất lượng / PCCC
Lưu ý kỹ thuật khi lựa chọn ống gió MGO chống cháy
Không nên đánh giá cấp EI chỉ dựa trên chiều dày tấm MGO.
Khả năng chịu lửa của ống gió là đặc tính của toàn bộ hệ thống. Ngoài tấm MGO, cần xem xét chiều dày tôn, kích thước tiết diện, cấu tạo mối nối, bích, vít, khe tiếp giáp, hệ thống treo đỡ và các chi tiết gia cường.
Đối với dự án có yêu cầu thẩm duyệt hoặc nghiệm thu PCCC, cần sử dụng đúng cấu hình đã được thử nghiệm/đánh giá và cung cấp hồ sơ kỹ thuật tương ứng khi được yêu cầu.
Câu hỏi thường gặp về ống gió chống cháy MGO
1. Ống gió chống cháy MGO là gì?
Đây là hệ thống ống gió sử dụng tôn mạ kẽm làm thân ống và tấm Magnesium Oxide (MGO) làm lớp vật liệu chống cháy bao bọc bên ngoài.
2. Tấm MGO dùng cho ống gió có độ dày bao nhiêu?
Cấu hình sản phẩm trong trang này sử dụng tấm MGO dày 5 mm.
3. Tôn 0,75 mm, 0,95 mm và 1,15 mm có giá bao nhiêu?
Giá tham khảo lần lượt là 395.000 VNĐ/m², 425.000 VNĐ/m² và 475.000 VNĐ/m² cho cấu hình MGO 5 mm theo bảng giá trên.
4. Ống gió MGO có phù hợp hệ thống hút khói không?
Có thể được sử dụng cho hệ thống hút khói hoặc các tuyến ống yêu cầu bảo vệ chống cháy khi cấu hình sản phẩm phù hợp với yêu cầu thiết kế và hồ sơ kỹ thuật của dự án.
5. Phú Hưng có gia công ống gió MGO theo bản vẽ không?
Có thể tiếp nhận bản vẽ MEP, shop drawing hoặc bảng khối lượng để kiểm tra kích thước, cấu hình, số lượng và lập báo giá theo dự án.
6. Giá ống gió MGO đã bao gồm phụ kiện chưa?
Đơn giá cần được xác nhận theo phạm vi cung cấp của từng đơn hàng. Với dự án có nhiều co, cút, chạc, chuyển tiết diện, bích hoặc yêu cầu đặc biệt, khách hàng nên gửi bản vẽ để Phú Hưng bóc tách khối lượng và báo giá đầy đủ.
7. Ống gió MGO có đạt EI60 không?
Cấu hình MGO 5 mm có thể được sử dụng trong các hệ thống ống gió được thiết kế theo yêu cầu EI60. Tuy nhiên, cần xác nhận đúng cấu hình thử nghiệm/đánh giá, kích thước, mối nối và hệ thống treo đỡ của dự án trước khi cam kết cấp EI cho công trình cụ thể.
Báo giá ống gió chống cháy tấm MGO
Gửi bản vẽ MEP, shop drawing hoặc bảng khối lượng cho Phú Hưng để được kiểm tra cấu hình, bóc tách khối lượng và báo giá ống gió chống cháy MGO theo từng dự án.
